Vertical Turbine Fire Fighting enheten BT med trycksättning enheten enligt EN12845 HYDROFIRE VTS modell med huvudsakliga vertikal turbin pumpar och dränkbara jockey pump, består av: Jockey Pump avsnitt Nr. 1 dränkbara jockey pump för underhåll av ordentlig vattentrycket in i eldvatten ringen tillverkade main, med delar av rostfritt stål, strålande impellrar, Axel i rostfritt stål och skaft koppling, tillsammans med dränkbara asynkron elektrisk motor med kortsluten armatur, Nema fläns, 2 stolpar, IP68 skydd, B isolering klass.
Jockey pumpen är utrustad med en backventil, en kulventil, postförskott en 20 liter Expansionstank PN16 och beslag för kontroll panel anslutning.
Den pumpen styrs automatiskt av en galvaniserad kontrollpanel med ett justerbart Start tryck switch IP55 skyddsnivå, mätare och provtryckning av switch krets.
Jockey elektriska pumpen styrs av ett självständigt Kontrollpanelen tillverkas enligt EN 12845 normen, med målade IP55 skyddsnivå plåt, automatiska starter, består av:
Låsning dörrhandtag;
Contactor och överbelastning relä;
Manuell växelväljare 0 automatisk med nyckel;
Start signalljus;
Block signalljus;
Huvudsakliga nuvarande signalljus;
Transformator 400/24/12V för hjälpkretsar;
Extra krets Säkringar;
Terminal board och kabel körtlar;
Ineffekt 400 (3F) 50 Hz;
Huvudsakliga (eller backup) elektrisk Pump avsnitt
Nr. 1 vertikal turbin elektrisk pump, med dränkbar vertikal pump med avstängning ventil med sugfiltret, standard 3 mt axeln att koppla pumpen till enheten
enhet, som tillåter överföring av förslaget att fläkthjulen, drivenhet för koppling av den elektriska motorn genom elastisk gemensamma och normaliserade UNEL-IEC vertikal och V1 motor, vertikal och med V1.
Den huvudsakliga elektriska pumpen styrs av en oberoende kontrollpanel tillverkas enligt EN 12845 normen, med målade IP55 skydd nivå plåt metall, automatiska starter (tills 9,2 kW) och star delta start (från 11 kW) består av:
Dörr Lås växlar;
Programmerbar elektronisk förvaltning med indikator led och ljus;
Integrerad vecko test;
Förreglad mono-fas 16A power servicepunkt;
Manuell väljare nivå 0 automatisk med nyckel
Starta och stoppa knappar;
Fas misslyckande och fas sekvens relä;
Buffert-batteri med laddaren;
Transformator 400/24/12V för hjälpkretsar;
Extra krets Säkringar;
Allmänna säkringar;
Nr. 3 kontaktorer;
Swap timer;
Ampere mätaren.
Voltmeter med voltmeter växla;
Blinkande med Summer;
Terminalkort;
Power input 400 (3F + N) 50 Hz
Huvudsakliga (eller backup) Diesel Motor Pump avsnitt
Nr. 1 Backup diesel Motor vertikal turbin med dränkbar vertikal pump med avstängning ventil med sugfiltret, standard 3 mt axeln att koppla pumpen till drivenheten, som tillåter överföring av förslaget att fläkthjulen, rätt vinkel drev för koppling dieselmotor genom elastisk gemensamma och diesel luft kyls motorn upp till 30 KW och vätskan kyls ovanför 30 kW med flera armband bälten , komplett med gravitation tank att garantera 6 h självständighet och dubbel startbatteriet.
Diesel motor pumpaggregatet skall slutföras av vibrationsdämpande leder ansluten till ram.
Diesel Motor pumpen styrs av en oberoende Kontrollpanelen tillverkade enligt EN12845 norm, med målade IP55 skydd nivå plåt metall, består av:
Dörr Lås växlar;
Programmerbar elektronisk förvaltning med indikator led och ljus;
Indikationer och larm på displayen;
Manuell väljare – automatisk med nyckel;
Nr. 2 batteriladdningarna 12/24V med mikroprocessorstyrning slutföra för nr. 2
Transformatorer 230/16V och strömförsörjningen separata kretsar;
Batteri kontroll på displayen;
Extra krets Säkringar;
Analoga varvräknare;
Integrerad vecko test;
Förvärmning differentiell magneto thermic;
Terminalkort;
Power input 230(F+N) 50 Hz
Varje huvudpumpen har på dess leverans en 90° biflanged kurva, en flänsad gummi gemensamma, en Kona pipe fläns en mässingsskylt öppning av 3/8" luftpump återvinna och avvisa, en manometer, en icke inspekterade backventil, en galvaniserad membran med ½" utgång för pumpen igång panel förbindelsen och en fjäril avstängningsventil.
Pumparna styrs automatiskt av galvaniserat Kontrollpanelen, ansluten till membranet av PLASTBELAGT 2034 15/12,5 pa12 slang, där det finns 2 justerbara start tryck med IP55 nivå skydd, spårvidd och provtryckning krets.
På leverans samlingsröret finns det ett anlag för "grenrör test".
Samlingsröret stöds av två "ben" ansluten till huvudramen att garantera service stabilitet och kontinuitet.
Kontrollpaneler, pumpar och motorer är installerade på en galvaniserad stålram.
Brandbekämpning enheter med huvudsakliga vertikal turbin pump med extern motor och dränkbara jockey pump, finns i följande versioner:

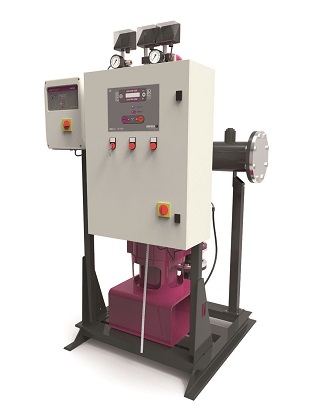

1 Main elektrisk pump + jockey pump

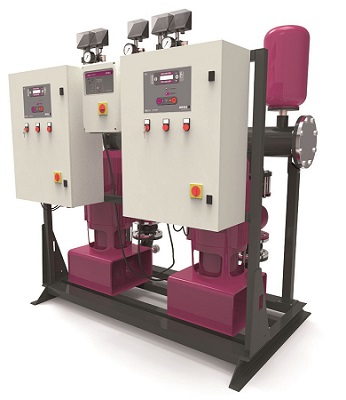

1 Main elektrisk pump + 1 Backup elektrisk pump + jockey pump

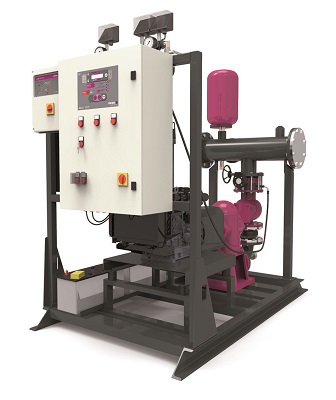

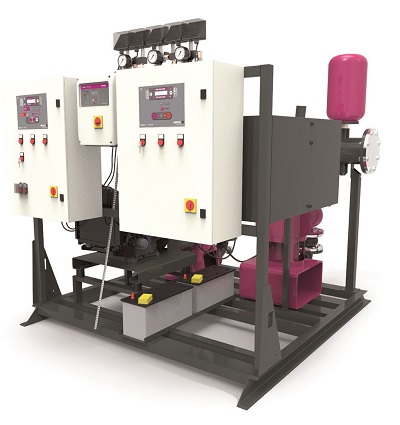

1 Main elektrisk pump + 1 säkerhetskopiera motorpump + jockey pump
1 Main motorpump + jockey pump
1 Main motorpump + 1 säkerhetskopiera motorpump + jockey pump
Teknisk data
Kapacitet: från 15 till 342 mc/h
Huvud: upp till 164 Mkr
Motorer Power: från 7,5 till 110 kW
