Tryckregleringsenhet PRS-Dial
Tryckregleringsenhet PRS-Dial
PRS-Dial reglerar utgångstrycket på ventilen oberoende av ingångstrycket. inställningen är enkel och går snabbt. Tryckregleringsenheterna passar på alla ventiler i rain birds serier PGA, PEB, PESB, BPE och BPES.
Reglerar och håller utgångstrycket konstant mellan 1,04 till 6,90 bar ( ±0,21 bar).
Justeringsknapp med låsanordning möjliggör stegvis fininställning från 0,02 bar. Inställningscylindern gör att montering och inställning kan utföras snabbt, enkelt och exakt.
Flöde: 13,6 till 68,0 m3 / h.
Tryck: 1,4 till 13,8 bar (23° C).
Vattentemperatur: upp till 43° C.
Elektriska teknisk data
Magnetspole: 24 VAC - 50 Hz.
Startström: 0,41 A (9,9 VAC).
Hållström: 0,28 A (6,7 VAC).
Modeller
300-BPE: inre gänga vid inloppet och utloppet på 3 "BSP.
300-BPES: med en 3 "BSP-rengöringsenhet.
Funktioner
Genom / vinkelkonfiguration.
Karosseri gjord av mässing och glasfiberarmerad plast.
Flödeskontrollratten.
Brett arbetstryckområde.
Filterskärm.
BPES-modellen har en självrenande nylonanordning som fungerar när ventilen öppnas och stängs.
Fungerar med PRS-Dial tryckregleringsmodul justerbar i området från 1 till 6,9 bar.
Tabellen avser ventilernas genomflödesvärden. PRS-Dial reglerar bara upp till 100 psi (6,9 bar).
PRS-Dial reglerar utgångstrycket på ventilen oberoende av ingångstrycket. inställningen är enkel och går snabbt. Tryckregleringsenheterna passar på alla ventiler i rain birds serier PGA, PEB, PESB, BPE och BPES.
Reglerar och håller utgångstrycket konstant mellan 1,04 till 6,90 bar ( ±0,21 bar).
Justeringsknapp med låsanordning möjliggör stegvis fininställning från 0,02 bar. Inställningscylindern gör att montering och inställning kan utföras snabbt, enkelt och exakt.
- All inställning sker snabbt, enkelt och exakt.
- Justeringsknappen har en låsanordning för säker inställning.
- Passar på alla ventiler i Rain Birds serier PGA, PEB, PESB, BPE och BPES, vilka alla säljs här på Bevattningsteknik.
- En PRS-Dial reglerar och håller utgångstrycket konstant mellan 1,04 och 6,90 bar (+/- 0,21 bar).
Flöde: 13,6 till 68,0 m3 / h.
Tryck: 1,4 till 13,8 bar (23° C).
Vattentemperatur: upp till 43° C.
Elektriska teknisk data
Magnetspole: 24 VAC - 50 Hz.
Startström: 0,41 A (9,9 VAC).
Hållström: 0,28 A (6,7 VAC).
Modeller
300-BPE: inre gänga vid inloppet och utloppet på 3 "BSP.
300-BPES: med en 3 "BSP-rengöringsenhet.
Funktioner
Genom / vinkelkonfiguration.
Karosseri gjord av mässing och glasfiberarmerad plast.
Flödeskontrollratten.
Brett arbetstryckområde.
Filterskärm.
BPES-modellen har en självrenande nylonanordning som fungerar när ventilen öppnas och stängs.
Fungerar med PRS-Dial tryckregleringsmodul justerbar i området från 1 till 6,9 bar.
 |

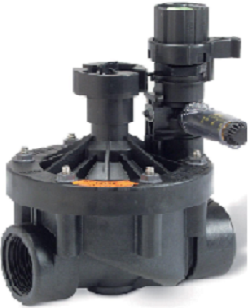

| Ventil 300-BPE med installerad PRS-Dial. |
| Ventilmodell | Genomflöde | |
| m3/h | l/h | |
| 100-PGA | 1,14-9,08 | 19,2-151 |
| 150-PGA | 6,81-22,70 | 113-378 |
| 200-PGA | 9,08-34,05 | 151-568 |
| 100-PEB | 1,14-11,35 | 19,2-189 |
| 150-PEB | 4,54-34,05 | 76-568 |
| 200-PEB | 17,03-45,40 | |
| 300 BPE | 13,62-68,10 | 227-1136 |
| 300 BPES | 13,62-68,10 | 227-1136 |
Tabellen avser ventilernas genomflödesvärden. PRS-Dial reglerar bara upp till 100 psi (6,9 bar).
