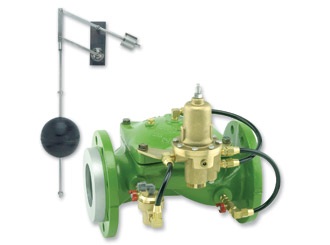

Styrventil Bermad IR45766U BERMAD IR45766U nivå- och flödeskontroll ventil med bi-nivå vertikal float är hydrauliskt manövrerad, membran påverkas styrventil som styr reservoar fyllning, öppning vid förinställda reservoar låg nivå, och stänga vid förinställd hög nivå. Under fyllning, det begränsar flödet till ett maximalt förinställt värde.
Produktfunktioner och Fördelar
Linjetrycksdriven, nivå & flödeskontroll
Bi-nivå hydrauliska vertikala Float
På / av-tjänst
Flexibel nivåjustera sortiment
Inga rörliga delar inte heller elektroniska komponenter
Obehindd flödesväg
Enstaka rörliga delen
Fullt stöd & balanserad Diafragman
Kräver lågt öppnings- och aktiveringstryck
Förhindrar
diafragman Snedvridning
Användarvänlig Design
lätt åtkomst till ventil och flyta
Enkel in-line inspektion och service
Typiska applikationer
Fullständigt utbud av reservoarer på låg nivå
otillgänglig strömförsörjning Platser
Begränsad Flödeskapacitet System
Reservoarer Ämne till högt inloppstryck
Tryck bromsning Reservoarer i Gravity Fed Lines
System bevattnas direkt från Påfyllningsraden
» Klicka här för att se den Brochyr
Modell |
DN |
L(Längd) mm |
H(Höjd) mm
|
C mm
|
R mm
|
A;B mm |
Vikt kg |
IR45766U80 |
80 |
250 |
210 |
125 |
100 |
300 |
19 |
IR45766U100 |
100 |
320 |
242 |
145 |
112 |
312 |
28 |
IR45766U150 |
150 |
415 |
345 |
207 |
140 |
353 |
68 |
IR45766U200 |
200 |
500 |
430 |
258 |
170 |
383 |
125 |
IR45766U250 |
250 |
605 |
460 |
276 |
202 |
403 |
140 |
IR45766U300 |
300 |
725 |
635 |
381 |
242 |
490 |
290 |
IR45766U350 |
350 |
742 |
655 |
393 |
260 |
494 |
358 |
IR45766U400 |
400 |
742 |
965 |
579 |
300 |
500 |
377 |
