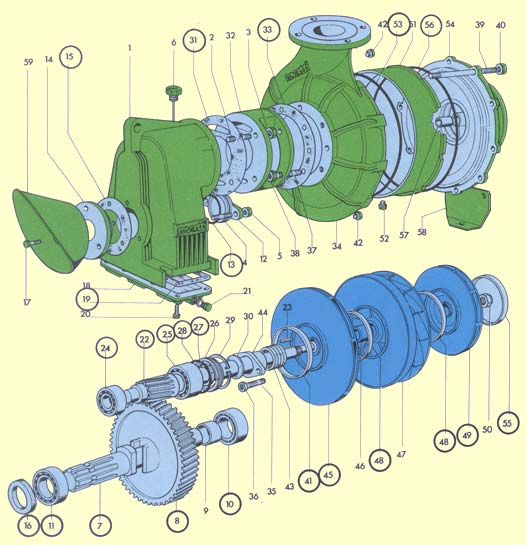

Sprängskiss Traktorpump Rovatti TK




Nummer Beskrivning Nummer Beskrivning
1 Växellåda 31 Packning
2 Bult 32 Stöd
3 Mutter 33 Packning
4 Bult 34 Pumphus
5 Mutter 35 Pinnbult
6 Plugg med vätskedjupsmätare 36 Mutter
7 Drivaxel 37 Pinnbult
8 Kraftöverföringskugghjul 38 Mutter
9 Distans 39 Pinnbult
10 o 11 Kullager 40 Mutter
12 Hölje 41 Bärring
13 Packning 42 Plugg
14 Hölje 43 Stoppningspackning
15 Packning 44 Stoppningsfläns
16 Låsring 45 Vattenhjul
17 Skruv 46 Distansring
18 Hölje 47 Spridare
19 Packning 48 Bärring
20 Skruv 49 Vattenhjul
21 Plugg 50 Självlåsande mutter
22 Axel med drev 51 Spridarstomme
23 Kil 52 Plugg
24 Kullager 53 Packning
25 Kullager 54 Intagsstöd
26 Bussning 55 Bärring
27 Mellanbussning 56 Packning
28 Packning 57 Mässingsbricka
29 Låsring 58 Stödfot
30 Anlutningsbricka 59 Universalt fogskydd
