Snabbkopplingsventil RC 33 Serie




Snabbkopplingsventil RC 33 Serie
Mässing och Plast and snabbkopplingsventil och nyckel
Snabbkopplingsventiler passar i alla bevattningssystem i trädgårdar och parkanläggningar i anslutning till ett vattenförsörjningsnät.
Snabbkopplingsventiler ger snabb tillgång till vattenförsörjningsnät under marknivå och kan användas för anslutning av manuella spridare eller när plattor och vägar ska rengöras.

Funktioner
RC SERIES: 3RC/5LRC
Snabbkopplingsventil av mässing.
Nyckeln sätts in i ventilöverdelen som öppnas när nyckeln vrids; vrider man åt andra hållet och tar ur nyckeln så bryts vattentillförseln.
Lock av termoplast.
Intern, rostfri ventilfj äder förhindrar läckage.
P-33 SERIES: P-33 AND P-33DK
Praktisk nyckel P-33DK som vrids ett kvarts varv för att öppna ventilen.
Delrin™ ventilhus.
Tvådelat hus med en passande nyckel.
Rostfri fjäder.
Med lock som förhindrar att smuts tränger in.
Av slagtålig plast i hög kvalitet, UV-tålig.

Modell
SERIE RC: 3RC,5LRC

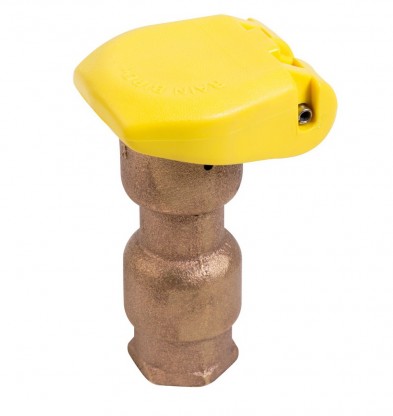

3RC: snabbkopplingsventiler 20mm invändig gänga med termoplastlock.

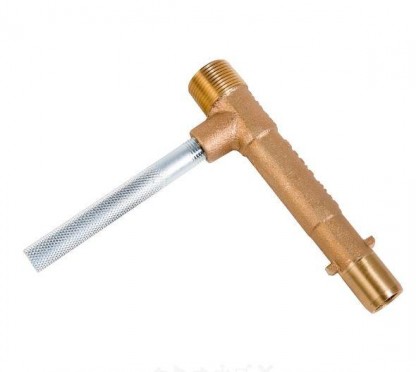

33DK: nyckel 20/27 YG och 15/21 IG
5LRC Snabbkopplingsventil 26mm invändig gänga (BSP) med låsbart gummilock.

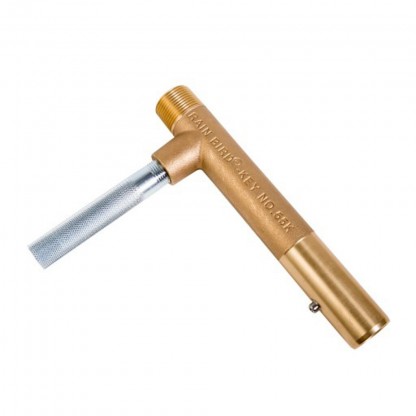

55K-1: Nyckel 26/34 BSP Utvändig gänga (BSP)
SERIE P-33: P-33 OCH P-33DK
P-33: snabbkopplingsventil
P-33DK: nyckel för p-33

Teknisk data
RC SERIES: 3RC/5LR
3RC
Flöde: 3 to 4 m3/tim
Max. tryck: 0,4 to 8,6 bar

5LRC
Flöde: 7,0 till 16,0 m3/tim
Max. tryck: 0,4 till 8,6 bar

P-33 SERIES: P-33 AND P-33DK
Max. tryck: 6,2 bar
Anslutning av ventilen: 20/27 utvändig gänga
Nyckel: 20/27 utvändig gänga

Prestandadiagram

RC Serie 3RC/5LR

Ventil tryckfall prestanda
m3/tim Ventil tryckfall
3RC
3 -0,25 Bar
4 -0,42 Bar
5LRC
7 0,30 Bar
8 0,40 Bar
9 0,50 Bar
10 0,61 Bar
12 0,85 Bar
14 1,15 Bar
16 1,48 Bar


P-33 Serie : P-33 och P-33DK

Ventil tryckfall prestanda
m3/tim Ventil tryckfall
2,5 < 0,1 Bar
3 - 0,13 Bar
3,5 - 0,18 Bar
4 - 0,23 Bar
4,5 - 0,29 Bar
5 - 0,35 Bar
