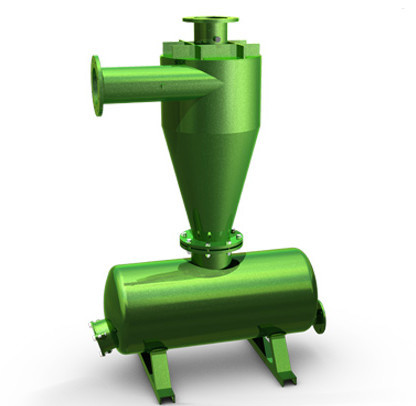

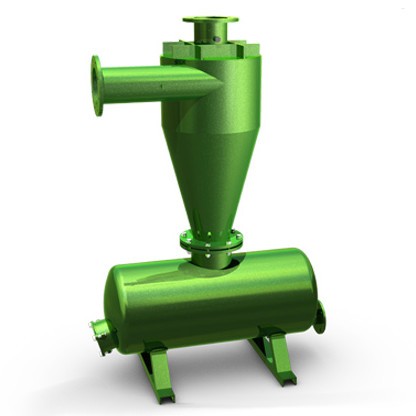

Sandfilter hydroklon F1000 serie SAD01

Sandfilter hydro-klon F1000 serie SAD01
Den F1000 hydro sandseparatorn skapar en centrifugalverkan som förflyttar vattnet runt kanten av kroppen, kastar sanden och tunga material till utsidan av cyklonen. De tunga materialen faller sedan in i underflödet kammaren som skall samlas in.

Rivulis tillhandahåller korrekt storlek underflödeskammaren för att matcha prestandan hos varje storlek på hydrocyklonsandavskiljare, förhindra det uppsamlade sanden från att röra sig tillbaka in i vattenflödet. De F1000 Hydrocyklon Sand Separatorer finns med flera alternativ inklusive olika flödeshastigheter och kammarstorlekar. Alla modeller innefattar uppsamlingsbehållare, ben, gummi skyddskonen

Nyckel specifikationer
Filteringsmetod	Centrifugalverkan
Rengöringsmekanism	Kontinuerliga centrifugalkrafter
Konfigurationer	Standard
Storlek (mm)	40 till 200
Intern Beläggning Alternativ	Standard
Kropps	Standard

Teknisk data
Tryckfall 0,2 till 0,5 bar
Arbetstryck 8,0 bar
Maximalt tryck 10,0 bar

Installation
Installera och ansluta hydrocyklonen vertikalt med underflödeskammaren under hydrocyklonen .
Det måste ges till den korrekta flödesriktningen; horisontell inlopp och övre vertikala utlopp är markerade med pilar om hydrocyklonen är utrustad med ett automatiskt spolsystem
Dubbelkammarhydraulikavtappningsventilen måste installeras vid dräneringspunkten (5 - uppdelning ritning).
Ansluta kontrollenheten till ventilen.
Sätt i batterierna inuti regulatorn och stäng locket ordentligt.
Justera regulatorn enligt följande:
a) Sköljningstiden för underströms kamrarna 5-60 liter: 15-20 sekunder.
b) Spolning tid för underströms kamrar 120-300 liter: 30-50 sekunder.
c) Tid mellan spolningar: 30-120 minuter.

Modell	Inlopp/utlopp	Kropp	Minsta flöde	Maximal flöde	Funktioner	Under flödeskammare tank kapacitet (L)	Ansluting typ
	(mm)		m3/h	(m3/h)
RVD101044524	40	Standard	9,3	13,2	Tank kollektor	10	BSP
RVD101044526	40	Standard	9,3	13,2	Tank kollektor	10	VIC
RVD101043043	50	Standard	12,4	17,5	Tank kollektor	10	BSP
RVD101043045	50	Standard	12,4	17,5	Tank kollektor	10	VIC
RVD101043047	80	Standard	25,9	36,6	Tank kollektor	10	BSTD
RVD101043048	80	Standard	25,9	36,6	Tank kollektor	10	ISO16
RVD101043049	80	Standard	25,9	36,6	Tank kollektor	10	VIC
RVD101043055	100 inlopp / 80 utlopp	Standard	37,2	52,7	Tank kollektor	60	BSTD
RVD101043056	100 inlopp / 80 utlopp	Standard	37,2	52,7	Tank kollektor	60	ISO16
RVD101043057	100 inlopp / 80 utlopp	Standard	37,2	52,7	Tank kollektor	60	VIC
RVD101043051	100	Standard	61,3	86,8	Tank kollektor	120	BSTD
RVD101043052	100	Standard	61,3	86,8	Tank kollektor	120	ISO16
RVD101043053	100	Standard	61,3	86,8	Tank kollektor	120	VIC
RVD101043059	150	Standard	117,8	166,5	Tank kollektor	220	BSTD
RVD101043060	150	Standard	117,8	166,5	Tank kollektor	220	ISO16
RVD101043061	150	Standard	117,8	166,5	Tank kollektor	220	VIC
RVD101043063	150	Lång	169,8	240,1	Tank kollektor	220	BSTD
RVD101043064	150	Lång	169,8	240,1	Tank kollektor	220	ISO16
RVD101043065	150	Lång	169,8	240,1	Tank kollektor	220	VIC
RVD101043067	200	Standard	265,6	375,7	Tank kollektor	320	BSTD
RVD101043068	200	Standard	265,6	375,7	Tank kollektor	320	ISO16
RVD101043069	200	Standard	265,6	375,7	Tank kollektor	320	VIC

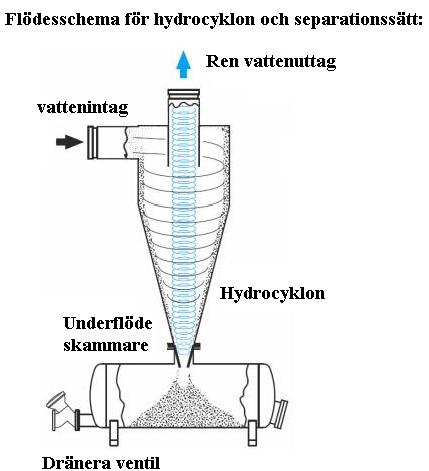

Fig : Flödesschema av Hydrocyclone och sättet för separation

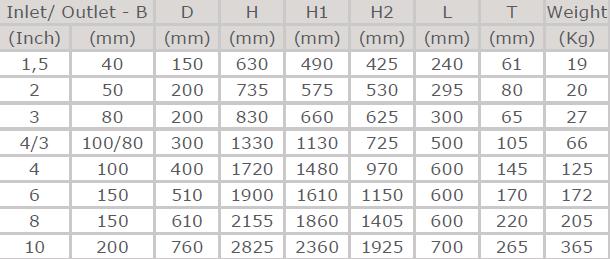

Fig:Dimension

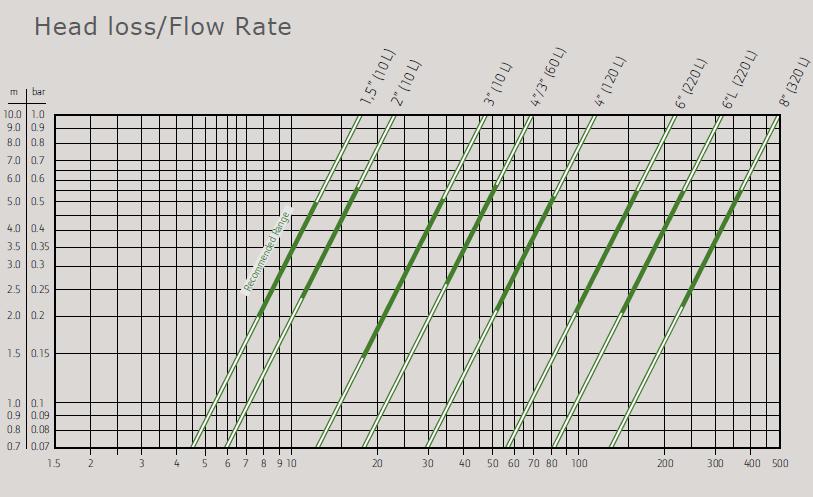

Fig: Huvud förlust / flödes diagram
