  1. Bevattningsteknik
  2. Pumpenhet BT Safety för brandbekämpning VTS P2M

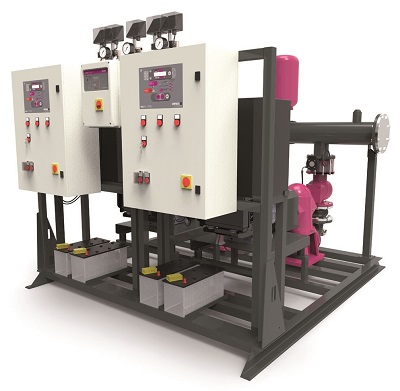

Pumpenhet BT Safety för brandbekämpning VTS P2M




Pumpenhet BT Safety för brandbekämpning VTS P2M

1 Huvudsakliga elektrisk pump + 1 Backup diesel motor pump + Jockey pump





Komponentlistan

  1. Tjänsten vertikal pump, 1A. Backup vertikal pump
  2. Linjeaxeln för service och backup pump
  3. Drivenhet för att länka pumpen och diesel motor
  4. Diesel motor för service pump och backup pump
  5. Jockey dränkbar pump
  6. Swing backventil ("Clapet" Valve)
  7. Avstängningsventil låsbar
  8. Backventil
  9. Kulventil med nivå
  10. Vändbar leverans grenrör med blind fläns
  11. Shunt för flödesmätare
  12. Anlag för sprinkler kit
  13. Start kit för huvudpumpen består av 2 Tryck switch 2-14 bar med integrerad testknappen, 1 manometer 0-16 bar och by-pass krets
  14. Start kit för jockey elektrisk pump består av 1 Tryck switch med integrerad testknappen, 1 manometer
  15. Elektriska manöverpaneler (en för varje pump)
  16. Kit återvinning membran komplett med visuella flöde indikator
  17. Manometer 0-16 bar
  18. Membran tryckkärl 24LT PN16
  19. Gummi stam neutralizer
  20. Biflanged 90 ° kurva
  21. Bränsletank för dieselmotor
  22. Gummi vibrationsdämpande lederna
  23. Frame

Tekniska Data

MODELLGRUPP
 MOTOR PUMP
diesel motor   rätvinklig drivenhet
VTS P2M mod. kW NA
 kW NB
mod. DN
BIVP2M6G4AECS411 15LD440 6,2 6,7 R16/3L/20 80
BIVP2M6G6AECS416 25LD425 10,4 11,5 R16/3L/20 80
BIVP2M6G8AECS421 12LD477/2 13,6 15 R16/3L/20 80
BIVP2M6G10AECS432 9LD625/2 17 18,9 R16/3L/20 80
BIVP2M6G12AECS432 9LD625/2 17 18,9 R16/3L/20 80
BIVP2M6C4AECS411 25LD425 10,4 11,5 R16/3L/20 80
BIVP2M6C6AECS421 12LD477/2 13,6 15 R16/3L/20 80
BIVP2M6C8AECS421 9LD625/2 17 18,9 R16/3L/20 80
BIVP2M6C10AECS432 11LD626/3 24 26 R16/3L/24 80
BIVP2M7L3AECS411 25LD425 10,4 11,5 R16/3L/20 80
BIVP2M7L4AECS416 12LD477/2 13,6 15 R16/3L/20 80
BIVP2M7L5AECS421 9LD625/2 17 18,9 R16/3L/20 80
BIVP2M7L6AECS421 11LD626/3 24 26 R16/3L/20 80
BIVP2M7L7AECS432 11LD626/3 24 26 R16/3L/24 80
BIVP2M7L8AECS432 D703LE0 33 37 R16/3L/24 80
BIVP2M7L9AECS432 D703LE0 33 37 R16/3L/24 80
BIVP2M7C2AECS411 25LD425 10,4 11,5 R16/4L/20 100
BIVP2M7C3AECS411 9LD625/2 17 18,9 R16/4L/20 100
BIVP2M7C4AECS416 11LD626/3 24 26 R16/4L/20 100
BIVP2M7C5AECS421 D703LE0 33 37 R26/4L/24 100
BIVP2M7C6AECS421 D703LE0 33 37 R26/4L/24 100
BIVP2M7C7AECS432 D703LTE0 48 53 R26/4L/24 100
BIVP2M8B2AECS411 25LD425 10,4 11,5 R16/3L/20 80
BIVP2M8B3AECS416 9LD625/2 17 18,9 R16/3L/20 80
BIVP2M8B4AECS421 11LD626/3 24 26 R16/3L/20 80
BIVP2M8B5AECS432 D703LE0 33 37 R26/3L/24 80
BIVP2M8B6AECS432 D703LE0 33 37 R26/3L/24 80
BIVP2M8F2AECS411 12LD477/2 13,6 15 R16/4L/20 100
BIVP2M8F3AECS416 9LD625/2 17 18,9 R16/4L/20 100
BIVP2M8F4AECS421 11LD626/3 24 26 R26/4L/24 100
BIVP2M8F5AECS421 D703LE0 33 37 R26/4L/24 100
BIVP2M8F6AECS432 D703LTE0 48 53 R26/4L/24 100
BIVP2M8L2AECS411 12LD477/2 13,6 15 R16/5/20 125
BIVP2M8L3AECS416 11LD626/3 24 26 R16/5/20 125
BIVP2M8L4AECS421 D703LE0 33 37 R26/5/24 125
BIVP2M8L5AECS421 D703LE0 33 37 R26/5/24 125
BIVP2M8L6AECS432 D703LTE0 48 53 R26/5/24 125
BIVP2M8C2AECS411 9LD625/2 17 18,9 R16/5/20 125
BIVP2M8C3AECS416 D703LE0 33 37 R26/5/24 125
BIVP2M8C4AECS421 D703LTE0 48 53 R26/5/24 125
BIVP2M8C5AECS432 D703LTE0 48 53 R42/5/30 125
BIVP2M8C6AECS432 D754TPE2 65 73 R42/5/30 125
BIVP2M10F1BECS411 D703LE0 33 37 R26/6/24 125
BIVP2M10F1AECS411 D703LTE0 48 53 R26/6/30 150
BIVP2M10F2EECS411 D703LTE0 48 53 R42/6/30 150
BIVP2M10F2CDECS416 D754TPE2 65 73 R42/6/30 150
BIVP2M10F2BCECS416 D754TPE2 65 73 R42/6/30 150
BIVP2M10F3CDECS421 D756IPE2 100 110 R75/6/30 150
BIVP2M10F3BECS421 D756IPE2 100 110 R75/6/30 150
BIVP2M12B1BECS411 D703LTE0 48 53 R26/7/30 175
BIVP2M12B1AECS411 D703LTE0 48 53 R42/7/30 175
BIVP2M12B2CECS421 D754TPE2 65 73 R75/7/30 175
BIVP2M12B2BECS421 D756IPE2 100 110 R75/7/30 175
BIVP2M12B3CECS432 D756IPE2 100 110 R75/7/30 175


» Klicka här för att visa i detalj


    • Pumpenhet BT Safety för brandbekämpning med 6,2kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M6G4ALC..
      Pumpenhet BT Safety för brandbekämpning med 6,2kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 10,4kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M6C4ALC..
      Pumpenhet BT Safety för brandbekämpning med 10,4kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 10,4kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M6G6ALC..
      Pumpenhet BT Safety för brandbekämpning med 10,4kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M8F2ALC..
      Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M7L4ALC..
      Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M6G8ALC..
      Pumpenhet BT Safety för brandbekämpning med 13,6kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M7C3ALC..
      Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M8B3ALC..
      Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M6C8ALC..
      Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M6G10AL..
      Pumpenhet BT Safety för brandbekämpning med 17kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M7C4ALC..
      Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M7L6ALC..
      Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M6C10AL..
      Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M7C5AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M7L8AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8B5AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8B6AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M8F5AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M7C7AVC..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8F6AVC..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M8L3ALC..
      Pumpenhet BT Safety för brandbekämpning med 24kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M8L4AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M8L5AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8L6AVC..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M8C3AVC..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M10F1BV..
      Pumpenhet BT Safety för brandbekämpning med 33kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 0,75kW serverpump
      Art. nr.
      BIVP2M10F1AV..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 0,75kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M8C4AVC..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8C5AVC..
      Pumpenhet BT Safety för brandbekämpning med 48kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 1,1kW serverpump
      Art. nr.
      BIVP2M10F2CD..
      Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 1,1kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M12B2CV..
      Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M8C6AVC..
      Pumpenhet BT Safety för brandbekämpning med 65kW dieselmotor och 2,2kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 100kW dieselmotor och 1,5kW serverpump
      Art. nr.
      BIVP2M10F3CD..
      Pumpenhet BT Safety för brandbekämpning med 100kW dieselmotor och 1,5kW serverpump
    • Pumpenhet BT Safety för brandbekämpning med 100kW dieselmotor och 2,2kW serverpump
      Art. nr.
      BIVP2M12B3CV..
      Pumpenhet BT Safety för brandbekämpning med 100kW dieselmotor och 2,2kW serverpump
