  1. Bevattningsteknik
  2. Pumpenhet BT Safety för brandbekämpning VTS P2E

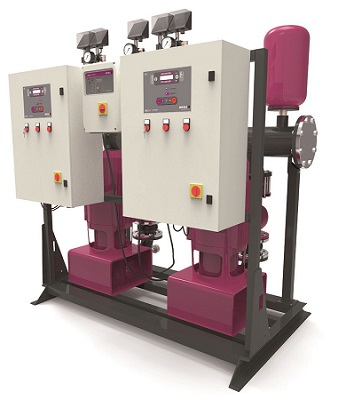

Pumpenhet BT Safety för brandbekämpning VTS P2E




Pumpenhet BT Safety för brandbekämpning VTS P2E

1 Huvudsakliga elektrisk pump + 1 Backup elektrisk pump + Jockey pump





Komponentlistan

  1. Tjänsten vertikal pump, 1A. Backup vertikal pump
  2. Linjeaxeln för service pump och backup pump
  3. Drivenhet för att länka pumpen och motorn (service and backup)
  4. Elektrisk motor för service pump och backup pump
  5. Jockey dränkbar pump
  6. Swing backventil ("Clapet" Valve)
  7. Avstängningsventil låsbar
  8. Backventil
  9. Kulventil med nivå
  10. Vändbar leverans grenrör med blind fläns
  11. Shunt för flödesmätare
  12. Anlag för sprinkler kit
  13. Start kit för huvudpumpen består av 2 Tryck switch 2-14 bar med integrerad testknappen, 1 manometer 0-16 bar och by-pass krets
  14. Start kit för jockey elektrisk pump består av 1 Tryck switch med integrerad testknappen, 1 manometer
  15. Elektriska manöverpaneler (en för varje pump)
  16. Kit återvinning membran komplett med visuella flöde indikator
  17. Manometer 0-16 bar
  18. Membran tryckkärl 24LT PN16
  19. Gummi stam neutralizer
  20. Biflanged 90 ° kurva
  21. Frame

Tekniska Data

 MODELLGRUPP
 ELEKTRISK PUMP JOCKEY PUMP

Elmotor Drivenheten på ytan
VTS P2E kW mod. DN  mod.  kW
BIVP2E6G4AECS411 7,5 E13/38/3L/20A 80 S4/11 0,75
BIVP2E6G6AECS416 11 E18/42/3L/20A 80 S4/16 1,1
BIVP2E6G8AECS421 11 E18/42/3L/20A 80 S4/21 1,5
BIVP2E6G10AECS432 15 E18/42/3L/20A 80 S4/32 2,2
BIVP2E6G12AECS432 18,5 E18/42/3L/20A 80 S4/32 2,2
BIVP2E6C4AECS411 11 E18/42/3L/20A 80 S4/11 0,75
BIVP2E6C6AECS421 15 E18/42/3L/20A 80 S4/21 1,5
BIVP2E6C8AECS421 18,5 E18/48/3L/20A 80 S4/21 1,5
BIVP2E6C10AECS432 30 E20/55/3/24 100 S4/32 2,2
BIVP2E7L3AECS411 11 E18/42/3L/20A 80 S4/11 0,75
BIVP2E7L4AECS416 15 E18/42/3L/20A 80 S4/16 1,1
BIVP2E7L5AECS421 18,5 E18/42/3L/20A 80 S4/21 1,5
BIVP2E7L6AECS421 22 E18/48/3L/20A 80 S4/21 1,5
BIVP2E7L7AECS432 30 E20/55/3/24 100 S4/32 2,2
BIVP2E7L8AECS432 30 E20/55/3/24 100 S4/32 2,2
BIVP2E7L9AECS432 30 E20/55/3/24 100 S4/32 2,2
BIVP2E7C2AECS411 11 E18/42/4L/20A 100 S4/11 0,75
BIVP2E7C3AECS411 18,5 E18/42/4L/20A 100 S4/11 0,75
BIVP2E7C4AECS416 22 E18/48/4L/20A 100 S4/16 1,1
BIVP2E7C5AECS421 30 E20/55/4/24 100 S4/21 1,5
BIVP2E7C6AECS421 37 E20/55/4/24 100 S4/21 1,5
BIVP2E7C7AECS432 37 E22/55/4/24 100 S4/32 2,2
BIVP2E8B2AECS411 11 E18/42/3L/20A 80 S4/11 0,75
BIVP2E8B3AECS416 18,5 E18/42/3L/20A 80 S4/16 1,1
BIVP2E8B4AECS421 22 E18/48/3L/20A 80 S4/21 1,5
BIVP2E8B5AECS432 30 E20/55/3/24 100 S4/32 2,2
BIVP2E8B6AECS432 37 E20/55/3/24 100 S4/32 2,2
BIVP2E8F2AECS411 15 E18/42/4L/20A 100 S4/11 0,75
BIVP2E8F3AECS416 18,5 E18/42/4L/20A 100 S4/16 1,1
BIVP2E8F4AECS421 30 E20/55/4/24 100 S4/21 1,5
BIVP2E8F5AECS421 30 E20/55/4/24 100 S4/21 1,5
BIVP2E8F6AECS432 37 E20/55/4/24 100 S4/32 2,2
BIVP2E8L2AECS411 15 E18/42/5/20A 125 S4/11 0,75
BIVP2E8L3AECS416 22 E18/48/5/20A 125 S4/16 1,1
BIVP2E8L4AECS421 30 E20/55/5/24 125 S4/21 1,5
BIVP2E8L5AECS421 37 E20/55/5/24 125 S4/21 1,5
BIVP2E8L6AECS432 45 E22/55/5/30 125 S4/32 2,2
BIVP2E8C2AECS411 18,5 E18/42/5/20A 125 S4/11 0,75
BIVP2E8C3AECS416 30 E20/55/5/24 125 S4/16 1,1
BIVP2E8C4AECS421 37 E22/55/5/30 125 S4/21 1,5
BIVP2E8C5AECS432 45 E28/60/5/30 150 S4/32 2,2
BIVP2E8C6AECS432 55 E28/60/5/30 150 S4/32 2,2
BIVP2E10F1BECS411 37 E20/55/6/24 150 S4/11 0,75
BIVP2E10F1AECS411 45 E22/55/6/30 150 S4/11 0,75
BIVP2E10F2EECS411 45 E22/55/6/30 150 S4/11 0,75
BIVP2E10F2CDECS416 55 E28/60/6/30 150 S4/16 1,1
BIVP2E10F2BCECS416 75 E28/65A/6/30 150 S4/16 1,1
BIVP2E10F3CDECS421 90 E28/65A/6/30 150 S4/21 1,5
BIVP2E10F3BECS421 110 E28/65A/6/30 150 S4/21 1,5
BIVP2E12B1BECS411 37 E20/55/7/30 175 S4/11 0,75
BIVP2E12B1AECS411 45 E22/55/7/30 175 S4/11 0,75
BIVP2E12B2CECS421 75 E28/65A/7/30 200 S4/21 1,5
BIVP2E12B2BECS421 75 E28/65A/7/30 200 S4/21 1,5
BIVP2E12B3CECS432 110 E28/65A/7/35 200 S4/32 2,2

» Klicka här för att visa i detalj


  • Pumpenhet BT Safety för brandbekämpning med 7,5kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E6G4AEC..
    Pumpenhet BT Safety för brandbekämpning med 7,5kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E6C4AEC..
    Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E6G6AEC..
    Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E7C2AEC..
    Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E6G8AEC..
    Pumpenhet BT Safety för brandbekämpning med 11kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E8F2AEC..
    Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E7L4AEC..
    Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E6C6AEC..
    Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E6G10AE..
    Pumpenhet BT Safety för brandbekämpning med 15kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E7C3AEC..
    Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E8B3AEC..
    Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E6C8AEC..
    Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E6G12AE..
    Pumpenhet BT Safety för brandbekämpning med 18,5kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 22kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E7C4AEC..
    Pumpenhet BT Safety för brandbekämpning med 22kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 22kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E7L6AEC..
    Pumpenhet BT Safety för brandbekämpning med 22kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E8C3AEC..
    Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E7L8AEC..
    Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E7L9AEC..
    Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E7C5AEC..
    Pumpenhet BT Safety för brandbekämpning med 30kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E7C6AEC..
    Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E7C7AEC..
    Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E12B1BE..
    Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E8C4AEC..
    Pumpenhet BT Safety för brandbekämpning med 37kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 45kW elmotor och 0,75kW serverpump
    Art. nr.
    BIVP2E10F1AE..
    Pumpenhet BT Safety för brandbekämpning med 45kW elmotor och 0,75kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 45kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E8C5AEC..
    Pumpenhet BT Safety för brandbekämpning med 45kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 55kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E10F2CD..
    Pumpenhet BT Safety för brandbekämpning med 55kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 55kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E8C6AEC..
    Pumpenhet BT Safety för brandbekämpning med 55kW elmotor och 2,2kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 75kW elmotor och 1,1kW serverpump
    Art. nr.
    BIVP2E10F2BC..
    Pumpenhet BT Safety för brandbekämpning med 75kW elmotor och 1,1kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 75kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E12B2CE..
    Pumpenhet BT Safety för brandbekämpning med 75kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 90kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E10F3CD..
    Pumpenhet BT Safety för brandbekämpning med 90kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 110kW elmotor och 1,5kW serverpump
    Art. nr.
    BIVP2E10F3BE..
    Pumpenhet BT Safety för brandbekämpning med 110kW elmotor och 1,5kW serverpump
  • Pumpenhet BT Safety för brandbekämpning med 110kW elmotor och 2,2kW serverpump
    Art. nr.
    BIVP2E12B3CE..
    Pumpenhet BT Safety för brandbekämpning med 110kW elmotor och 2,2kW serverpump
