  1. Bevattningsteknik
  2. Pumpar elektriska vertikala flerstegs MEKVI65-30

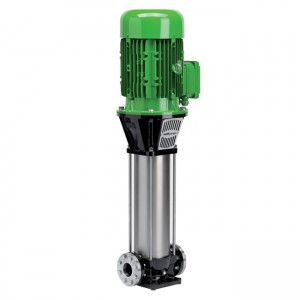

Pumpar elektriska vertikala flerstegs MEKVI65-30




Pumpar elektriska vertikala flerstegs MEKVI65-30

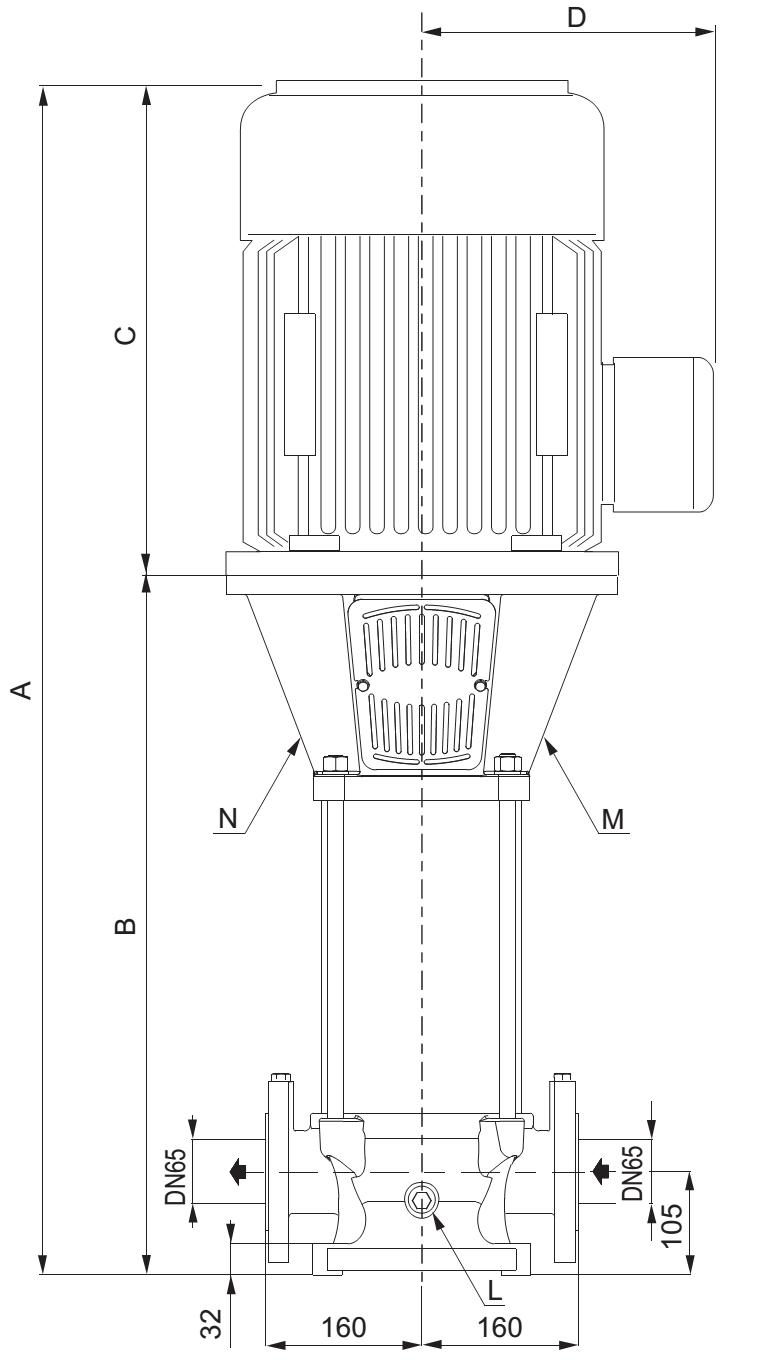

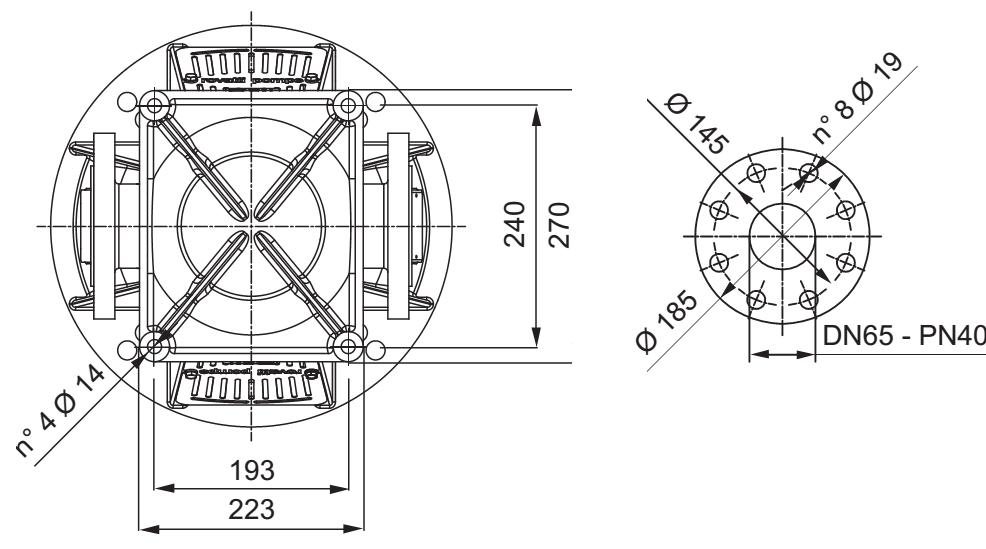

Utvändiga mått i mm och vikt i kg

M=Pump fyllning =3/8 GAS, N=Dropp Avlopp =3/8 GAS, L=pump Avlopp =1/4" GAS


MEKVI65-30 - 2 Poler
Pump IEC A B

C

 D Pump Vikt Motor Vikt
ME12KVI65-30/4 •
    *    661    *       *      74 *
ME15KVI65-30/5 • * 714 * * 79 *
ME17KVI65-30/6 • * 766 * * 83 *
ME20KVI65-30/7 • * 819 * * 88 *
ME25KVI65-30/8 • * 871 * * 93 *
ME30KVI65-30/10 • * 976 * * 103 *
ME35KVI65-30/11 • * 1029    *   * 107 *
ME35KVI65-30/11 • * 1029 * * 108 *
ME40KVI65-30/13 • * 1134 *    *    116 *

Pump typ Motoreffekt  Kapacitet
[l/min]] 0 200 300 400 450 500 550 600 700
[m3/h] 0 12 18 24 27 30 33 36 42
IEC [kW] [l/s] 0   3,3  5   6,7   7,5   8,3  9,2   10  11,7
ME12KVI65-30/4 • 11 [Hm] 75 75 75 73 72 70 67 62 52
ME15KVI65-30/5 • 11 [Hm] 92 92 92 90 88 85 81 76 62
ME17KVI65-30/6 • 15 [Hm] 109 108 108 106 104 100 96 89 72
ME20KVI65-30/7 • 15 [Hm] 125 124 124 123 121 117 111 103 81
ME25KVI65-30/8 • 18,5 [Hm] 150 149 149 147 144 139 133 125 103
ME30KVI65-30/10 •
22 [Hm] 182 181 182 179 175 169 161 150 122
ME35KVI65-30/11 • 26 [Hm] 210 208 208 205 201 194 186 175 145
ME35KVI65-30/11 • 30 [Hm] 210 208 208 205 201 194 186 175 145
ME40KVI65-30/13 • 30 [Hm] 245 244 244 240 235 227 218 204 169


Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm²/s
Temperatur 20°C,
η% - Pump effektivitet, Y Ventilförlust returnerar inte.

  • Pump vertikala flerstegs ME12KVI65-30/4 11kW 42m³/h 75m 50Hz
    Art. nr.
    ROV2319
    Pump vertikala flerstegs ME12KVI65-30/4 11kW 42m³/h 75m 50Hz
  • Pump vertikala flerstegs ME15KVI65-30/5 11kW 42m³/h 92m 50Hz
    Art. nr.
    ROV2320
    Pump vertikala flerstegs ME15KVI65-30/5 11kW 42m³/h 92m 50Hz
  • Pump vertikala flerstegs ME17KVI65-30/6 15kW 42m³/h 109m 50Hz
    Art. nr.
    ROV2321
    Pump vertikala flerstegs ME17KVI65-30/6 15kW 42m³/h 109m 50Hz
  • Pump vertikala flerstegs ME20KVI65-30/7 15kW 42m³/h 125m 50Hz
    Art. nr.
    ROV2322
    Pump vertikala flerstegs ME20KVI65-30/7 15kW 42m³/h 125m 50Hz
  • Pump vertikala flerstegs ME25KVI65-30/8 18,5kW 42m³/h 150m 50Hz
    Art. nr.
    ROV2323
    Pump vertikala flerstegs ME25KVI65-30/8 18,5kW 42m³/h 150m 50Hz
  • Pump vertikala flerstegs ME30KVI65-30/10 22kW 42m³/h 182m 50Hz
    Art. nr.
    ROV2324
    Pump vertikala flerstegs ME30KVI65-30/10 22kW 42m³/h 182m 50Hz
  • Pump vertikala flerstegs ME35KVI65-30/11 26kW 42m³/h 210m 50Hz
    Art. nr.
    ROV2325
    Pump vertikala flerstegs ME35KVI65-30/11 26kW 42m³/h 210m 50Hz
  • Pump vertikala flerstegs ME35KVI65-30/11 30kW 42m³/h 210m 50Hz
    Art. nr.
    ROV2326
    Pump vertikala flerstegs ME35KVI65-30/11 30kW 42m³/h 210m 50Hz
  • Pump vertikala flerstegs ME40KVI65-30/13 30kW 42m³/h 245m 50Hz
    Art. nr.
    ROV2327
    Pump vertikala flerstegs ME40KVI65-30/13 30kW 42m³/h 245m 50Hz
För mer information kontakta oss på
