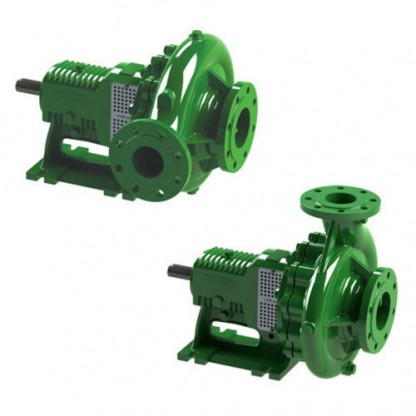

Pumpar centrifugalpumpar horisontella enstegs ROVATTI SN1F40-200
Pumpar centrifugalpumpar horisontella enstegs ROVATTI SN1F40-200
| Q | Kapacitet | ||||||||
| [m3/h] | 0 | 18 | 27 | 33 | |||||
| [l/s] | 0 | 4,2 | 6,7 | 7,5 | |||||
| [l/min] | 0 | 250 | 400 | 450 | |||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 1450 | E | 16,8 | 0,7 | 15,6 | 1,3 | 13,2 | 1,6 | 10,6 | 1,8 |
| F | 14,8 | 0,7 | 14,3 | 1,2 | 11,8 | 1,5 | 9,2 | 1,6 | |
| G | 13,5 | 0,6 | 12,7 | 1,1 | 10,2 | 1,3 | |||
| H | 12,3 | 0,5 | 11,2 | 1 | 8,8 | 1,2 | |||
| I | 10,9 | 0,4 | 9,7 | 0,9 | 6,9 | 1 | |||
| L | 9,7 | 0,4 | 8,3 | 0,7 | 5,2 | 0,9 | |||
| NPSH | - | 2,6 | 3,2 | 3,9 | |||||
| Q | Kapacitet | ||||||||||
| [m3/h] | 0 | 18 | 27 | 33 | 39 | ||||||
| [l/s] | 0 | 5 | 7,5 | 9,2 | 10,8 | ||||||
| [l/min] | 0 | 300 | 450 | 550 | 650 | ||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 1750 | E | 24,6 | 1,2 | 23,8 | 2,1 | 21,5 | 2,6 | 19,1 | 3 | 16 | 3,2 |
| F | 21.7 | 1 | 21,2 | 1,8 | 19,1 | 2,3 | 16,9 | 2,6 | 13,9 | 2,8 | |
| G | 19,5 | 0,9 | 19,2 | 1,6 | 17 | 2 | 14,7 | 2,3 | |||
| H | 17,5 | 0,8 | 17,2 | 1,4 | 15,1 | 1,8 | 12,6 | 2 | |||
| I | 15,8 | 0,7 | 15,1 | 1,3 | 12,6 | 1,6 | 9,9 | 1,8 | |||
| L | 14,2 | 0,5 | 13,1 | 1,2 | 10,3 | 1,4 | |||||
| NPSH | - | 2,7 | 3,2 | 3,9 | 5 | ||||||
| Q | Kapacitet | ||||||||||||
| [m3/h] | 0 | 18 | 27 | 33 | 39 | 45 | |||||||
| [l/s] | 0 | 5 | 7,5 | 9,2 | 10,8 | 12,5 | |||||||
| [l/min] | 0 | 300 | 450 | 550 | 650 | 750 | |||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 2000 | E | 32,1 | 1,8 | 31,5 | 3 | 29,4 | 3,7 | 27,2 | 4,1 | 24,3 | 4,5 | 20,6 | 4,9 |
| F | 28,4 | 1,5 | 28,1 | 2,5 | 26,2 | 3,2 | 24,2 | 3,5 | 21,4 | 3,9 | 17,9 | 4,2 | |
| G | 25,5 | 1,3 | 25,4 | 2,2 | 23,5 | 2,8 | 21,4 | 3,1 | 18,6 | 3,5 | |||
| H | 22,9 | 1,2 | 22,9 | 2 | 21 | 2,5 | 18,8 | 2,8 | 15,8 | 3 | |||
| I | 20,6 | 1 | 20,2 | 1,8 | 17,9 | 2,2 | 15,5 | 2,5 | |||||
| L | 18,5 | 0,7 | 17,7 | 1,6 | 15,1 | 2 | 12,3 | 2,2 | |||||
| NPSH | - | 2,6 | 3 | 3,3 | 3,8 | 4,6 | |||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 18 | 27 | 33 | 39 | 45 | 51 | ||||||||
| [l/s] | 0 | 5 | 7,5 | 9,2 | 10,8 | 12,5 | 14,2 | ||||||||
| [l/min] | 0 | 300 | 450 | 550 | 650 | 750 |
850 |
||||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 2300 | E | 41,9 | 2,5 | 41,8 | 3,7 | 40,4 | 4,6 | 38,7 | 5,2 | 36,3 | 5,8 | 32,9 | 6,4 | 28,5 | 6,8 |
| F | 37,2 | 2,1 | 37,1 | 3,2 | 35,9 | 4 | 34,3 | 4,5 | 31,9 | 5 | 28,6 | 5,6 | 24,1 | 6,1 | |
| G | 33,6 | 1,7 | 33,4 | 2,8 | 32,1 | 3,6 | 30,5 | 4,1 | 28 | 4,6 | 24,5 | 5 | |||
| H | 30,1 | 1,4 | 30,1 | 2,5 | 28,6 | 3,2 | 26,8 | 3,7 | 24,1 | 4,1 | 20,5 | 4,4 | |||
| I | 27 | 1,1 | 27 | 2,2 | 25,2 | 2,9 | 23 | 3,3 | 19,9 | 3,6 | |||||
| L | 24,2 | 0,9 | 24 | 2 | 21,8 | 2,5 | 19,3 | 2,9 | 15,8 | 3,1 | |||||
| NPSH | - | 2,6 | 2,8 | 3 | 3,2 | 3,6 | 4,2 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 18 | 33 | 39 | 45 | 51 | 57 | ||||||||
| [l/s] | 0 | 5 | 9,2 | 10,8 | 12,5 | 14,2 | 15,8 | ||||||||
| [l/min] | 0 | 300 | 550 | 650 | 750 | 850 |
950 |
||||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 2600 | E | 53,6 | 3,6 | 53,6 | 5,2 | 51 | 6,9 | 48,8 | 7,7 | 45,9 | 8,5 | 42 | 9,2 | 37 | 9,8 |
| F | 47,6 | 3 | 47,6 | 4,5 | 45,2 | 6 | 43,1 | 6,7 | 40,2 | 7,4 | 36,4 | 8,1 | 31,5 | 8,7 | |
| G | 43 | 2,5 | 42,9 | 3,9 | 40,4 | 5,5 | 38,2 | 6,1 | 35,2 | 6,7 | 31,2 | 7,2 | |||
| H | 38,5 | 2 | 38,7 | 3,4 | 35,8 | 4,9 | 33,5 | 5,5 | 30,3 | 6 | 26,1 | 6,4 | |||
| I | 34,5 | 1,7 | 34,7 | 3 | 31,3 | 4,3 | 28,5 | 4,8 | 24,9 | 5,3 | |||||
| L | 30,9 | 1,4 | 31 | 2,6 | 26,9 | 3,9 | 23,7 | 4,3 | 19,5 | 4,6 | |||||
| NPSH | - | 2,6 | 2,8 | 2,9 | 3,11 | 3,4 | 3,8 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 18 | 33 | 45 | 57 | 60 | 66 | ||||||||
| [l/s] | 0 | 5 | 9,2 | 12,5 | 15,8 | 16,7 | 18,3 | ||||||||
| [l/min] | 0 | 300 | 550 | 750 | 750 | 1000 |
1100 |
||||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 2900 | E | 66,7 | 5 | 66,9 | 6,9 | 64,6 | 9 | 60 | 10,9 | 52,1 | 12,8 | 49,5 | 13,2 | 43,5 | 13,9 |
| F | 59,2 | 4,2 | 59,3 | 5,9 | 57,3 | 7,9 | 52,9 | 9,5 | 45,2 | 11,2 | 42,6 | 11,6 | |||
| G | 53,5 | 3,5 | 53,5 | 5,1 | 51,4 | 7,1 | 46,8 | 8,7 | 38,8 | 10 | 36,1 | 10,3 | |||
| H | 47,9 | 2,8 | 48,3 | 4,4 | 45,8 | 6,3 | 40,9 | 7,8 | 32,4 | 8,9 | |||||
| I | 43 | 2,3 | 43,4 | 3,9 | 40,4 | 5,6 | 34,6 | 6,9 | |||||||
| L | 38,4 | 1,9 | 38,9 | 3,5 | 35,2 | 5 | 28,4 | 6 | |||||||
| NPSH | - | 2,6 | 2,7 | 3 | 3,5 | 3,6 | 4 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 27 | 33 | 51 | 60 | 72 | 78 | ||||||||
| [l/s] | 0 | 7,5 | 9,2 | 14,2 | 16,7 | 20 | 21,7 | ||||||||
| [l/min] | 0 | 450 | 550 | 850 | 1000 | 1200 |
1300 |
||||||||
| min-1 | Impeller |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
H [m] |
N [kw] |
| 3500 | E | 97,1 | 7,5 | 96,4 | 13,1 | 95,5 | 14,4 | 89,1 | 18,4 | 83,5 | 20,5 | 72,8 | 23,1 | 65,7 | 24,2 |
| F | 86,8 | 6,4 | 86,3 | 11,5 | 85,4 | 12,7 | 79 | 16,3 | 73,3 | 18,1 | 62,3 | 20,5 | |||
| G | 78,5 | 5,4 | 78,5 | 10 | 77,3 | 11,2 | 70,3 | 14,8 | 64,2 | 16,4 | 52,8 | 18,1 | |||
| H | 69,5 | 4,8 | 69,6 | 8,7 | 68,5 | 9,8 | 61,3 | 13 | 55 | 14,4 | |||||
| I | 62,2 | 4,1 | 62,5 | 7,6 | 61,1 | 8,6 | 52,8 | 11,4 | 45,7 | 12,6 | |||||
| L | 55,4 | 3,6 | 55,4 | 6,7 | 53,9 | 7,5 | 44,7 | 10 | 36,9 | 10,9 | |||||
| NPSH | - | 2,7 | 2,8 | 3,3 | 3,7 | 4,6 | 5,2 | ||||||||
