  1. Bevattningsteknik
  2. Pumpar borrhålspump elektriska Rovatti 8E4N

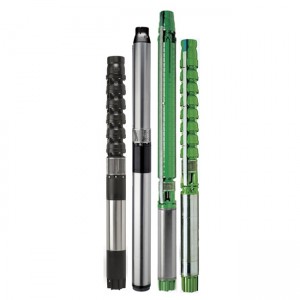

Pumpar borrhålspump elektriska Rovatti 8E4N




Pumpar borrhålspump elektriska Rovatti 8E4N

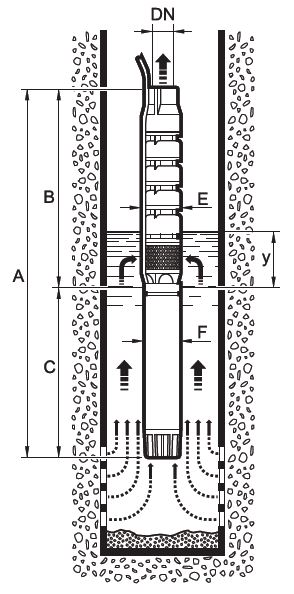

Utvändiga måtti mmoch vikti kg

8E4N- 2 Poler
Pump A B C

DN

GAS

E

Ø MAX

 F Y Pump Vikt Motor Vikt
8E4N/1M-610 * 551 * 5" 196 142 1200 31 *
8E4N/2I-620 * 687 * 5" 196 142 1200 41 *
8E4N/3O-625 * 823 * 5" 196 142 1200 50 *
8E4N/3N-627 * 823 * 5" 196 142 1200 51 *
8E4N/3I-630 * 823 * 5" 196 142 1200 51 *
8E4N/4O-635 * 959 * 5" 196 142 1200 61 *
8E4N/4I-640 * 959 * 5" 196 142 1200 61 *
8E4N/4Q-645 * 959 * 5" 198 142 1200 61 *
8E4N/4I-845 * 959 * 5" 198 190 1200 62 *
8E4N/5I-650 * 1095 * 5" 198 142 1200 71 *
8E4N/5M-850 * 1095 * 5" 198 190 1200 72 *
8E4N/6O-855 * 1231 * 5" 198 190 1200 82 *
8E4N/6L-860 * 1231 * 5" 198 190 1200 82 *
8E4N/7M-870 * 1367 * 5" 198 190 1200 92 *
8E4N/7I-875 * 1367 * 5" 198 190 1200 92 *
8E4N/8M-880 * 1503 * 5" 198 190 1200 102 *
8E4N/9M-890 * 1639 * 5" 200 190 1200 112 *
8E4N/10L-8100 * 1775 * 5" 200 190 1200 122 *
8E4N/12L-8125 * 2047 * 5" 202 190 1200 142 *
8E4N/14I-8150 * 2319 * 5" 202 190 1200 162 *

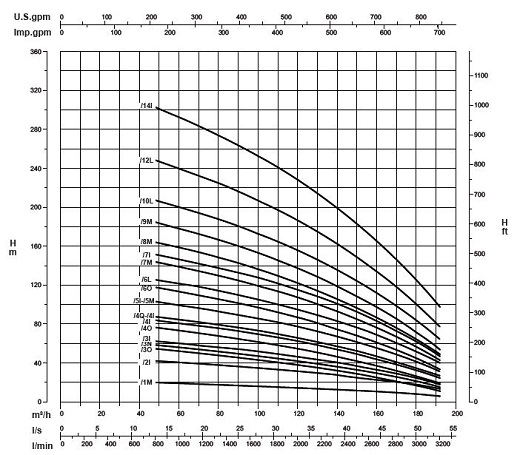

Pumptyp Motor
effekt 		 Kapacitet
[l/min] 0 800 1600 1700 1800 2000 2200 2400 2600 2800 3200
[m3/h] 0 48 96 102 108 120 132 144 156 168 192
[kW] [l/s] 0 13,3 26,7 28,3 30 33,3 36,7 40 43,3 46,7 53,3
8E4N/1M-610 7,5 [m] 23,5 20 16 15,5 15,5 14,5 13,5 12 11 9,5 6
8E4N/2I-620 15 [m] 48 42 35 34 33,5 31,5 29 26,5 23,5 20,5 13,5
8E4N/3O-625 18,5 [m] 63,5 55 44 43 41,5 38,5 35 31 26,5 21,5 11
8E4N/3N-627 20 [m] 67 59 48,5 49 45,5 42,5 39 35 30,5 26 15,5
8E4N/3I-630 22 [m] 72 63 52 51 49,5 46,5 43,5 39 34,5 29,5 18
8E4N/4O-635 26 [m] 87 76,5 62,5 60,5 59 55 50 44,5 39 32,5 19
8E4N/4I-640 30 [m] 94,5 84 70 68,5 66,5 62,5 58 52,5 46 39,5 24
8E4N/4Q-645 33 [m] 97,5 87,5 74 72 70,5 66,5 61,5 55,5 49 42 26,5
8E4N/4I-845 33 [m] 97,5 87,5 74 72 70,5 66,5 61,5 55,5 49 42 26,5
8E4N/5I-650 37 [m] 115,5 103,3 86,5 84,5 82,5 77,5 72 65 57,5 49,5 31,5
8E4N/5M-850 37 [m] 115,5 103,5 86,5 84,5 82,5 77,5 72 65 57,5 49,5 31,5
8E4N/6O-855 40 [m] 133 118 98 96 93 87,5 80,5 72,5 63,5 54 33,5
8E4N/6L-860 45 [m] 141 126 106,5 104 101,5 95,5 89 80,5 71,5 62 40
8E4N/7M-870 51,5 [m] 162 144,5 120,5 118 114,5 108 100 90 79,5 68 43
8E4N/7I-875 55 [m] 170,5 152,5 128,5 126 122,5 116 108 98 87 75 47
8E4N/8M-880 59 [m] 185 164,5 137,5 134,5 131 123 114 102,5 90,5 77,5 48,5
8E4N/9M-890 66 [m] 208 185 154,5 151 147 138 127,5 115 101,5 87 54,5
8E4N/10L-8100 75 [m] 235,5 208 174,5 170,5 166 156,5 145,5 132 117 101 65
8E4N/12L-8125 90 [m] 282,5 249 209 204 199 187,5 174 157,5 139,5 120,5 77,5
8E4N/14I-8150 110 [m] 341,5 303,5 303,5 249,5 243,5 229,5 213,5 194 172,5 149 98

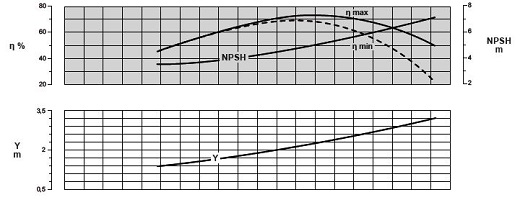

Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-VentilförlustIckeavkastning.

  • Pump borrhålspump elektriska Rovatti 8E4N/1M-610 7,5kW 192m³/h
    Art. nr.
    ROV1878
    Pump borrhålspump elektriska Rovatti 8E4N/1M-610 7,5kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/2I-620 15kW 192m³/h
    Art. nr.
    ROV1879
    Pump borrhålspump elektriska Rovatti 8E4N/2I-620 15kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/3O-625 18,5kW 192m³/h
    Art. nr.
    ROV1880
    Pump borrhålspump elektriska Rovatti 8E4N/3O-625 18,5kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/3N-627 20kW 192m³/h
    Art. nr.
    ROV1881
    Pump borrhålspump elektriska Rovatti 8E4N/3N-627 20kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/3I-630 22kW 192m³/h
    Art. nr.
    ROV1882
    Pump borrhålspump elektriska Rovatti 8E4N/3I-630 22kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/4O-635 26kW 192m³/h
    Art. nr.
    ROV1883
    Pump borrhålspump elektriska Rovatti 8E4N/4O-635 26kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/4I-640 30kW 192m³/h
    Art. nr.
    ROV1884
    Pump borrhålspump elektriska Rovatti 8E4N/4I-640 30kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/4Q-645 33kW 192m³/h
    Art. nr.
    ROV1885
    Pump borrhålspump elektriska Rovatti 8E4N/4Q-645 33kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/4I-845 33kW 192m³/h
    Art. nr.
    ROV1886
    Pump borrhålspump elektriska Rovatti 8E4N/4I-845 33kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/5I-650 37kW 192m³/h
    Art. nr.
    ROV1887
    Pump borrhålspump elektriska Rovatti 8E4N/5I-650 37kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/5M-850 37kW 192m³/h
    Art. nr.
    ROV1888
    Pump borrhålspump elektriska Rovatti 8E4N/5M-850 37kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/6O-855 40kW 192m³/h
    Art. nr.
    ROV1889
    Pump borrhålspump elektriska Rovatti 8E4N/6O-855 40kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/6L-860 45kW 192m³/h
    Art. nr.
    ROV1890
    Pump borrhålspump elektriska Rovatti 8E4N/6L-860 45kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/7M-870 51,5kW 192m³/h
    Art. nr.
    ROV1891
    Pump borrhålspump elektriska Rovatti 8E4N/7M-870 51,5kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/7I-875 55kW 192m³/h
    Art. nr.
    ROV1892
    Pump borrhålspump elektriska Rovatti 8E4N/7I-875 55kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/8M-880 59kW 192m³/h
    Art. nr.
    ROV1893
    Pump borrhålspump elektriska Rovatti 8E4N/8M-880 59kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/9M-890 66kW 192m³/h
    Art. nr.
    ROV1894
    Pump borrhålspump elektriska Rovatti 8E4N/9M-890 66kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/10L-8100 75kW 192m³/h
    Art. nr.
    ROV1895
    Pump borrhålspump elektriska Rovatti 8E4N/10L-8100 75kW 192m³/h
  • Pump borrhålspump elektriska Rovatti 8E4N/12L-8125 90kW 192m³/h
    Art. nr.
    ROV1896
    Pump borrhålspump elektriska Rovatti 8E4N/12L-8125 90kW 192m³/h
  • Pump borrhålspumpar elektriska Rovatti 8E4N/14I-8150 110kW 192m³/h
    Art. nr.
    ROV1897
    Pump borrhålspumpar elektriska Rovatti 8E4N/14I-8150 110kW 192m³/h
För mer information kontakta oss på
