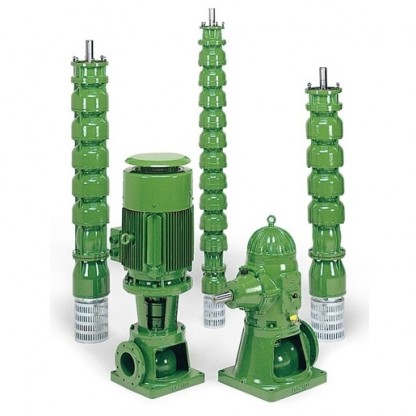

Pump vertikala transmissionsaxeln 16V
Pump vertikala transmissionsaxeln 16V
Förteckningen över delar och material
| ROVATTI-16V | ||
| Komponent | material | |
| 1 | Twinner systemet |
Rostfritt stål |
| 2 | urladdnings bas | Gjutjärn |
| 3 | kolonn röret | Stål |
| 4 | Transmissionsaxeln radiallager | Gummi |
| 5 | Kolonn röraxel | Stål |
| 6 | Line axelkoppling | Rostfritt stål |
| 7 | Pumpkroppen | Gjutjärn |
| 8 | Pumphjul | Gjutjärn |
| 9 | Pumphjul | Mässing (6v03) |
| 10 | Pump kropp radiallager | Gummi |
| 11 | Pumpaxeln | Stål |
| 12 | Sugledning | Stål |
| 13 | Bottenventil | Gjutjärn |
| Kapacitet | Drivhuvud | ||||||||||||||
| m3/h | 0 | 240 | 420 | 480 | 720 | min-1 | Transmissionsaxeln | OR | OM | ORM | |||||
| l/s | 0 | 66,7 | 116,7 | 133,3 | 200 | 1750 | |||||||||
| I/min | 0 | 4000 | 7000 | 8000 | 12000 | ||||||||||
| Pump | H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
|||||
| 16V18/1E | 27,1 | 27,7 | 22,3 | 25,1 | 18,2 | 25,5 | 16,5 | 25,7 | 8A30L | 80R3 | 80M2 | 80RM2 | |||
| 16V18/1D | 29,5 | 30,3 | 24,8 | 28,5 | 20,9 | 29,7 | 19 | 30,4 | |||||||
| 16V18/1C | 32,3 | 32,7 | 27 | 31,9 | 23,4 | 33,7 | 21,7 | 35 | 11 | 33 | 80R3 * |
80M35 | 80RM35 ** |
||
| 16V18/1B | 35,2 | 34,9 | 29,3 | 34,2 | 25,2 | 38,2 | 24,2 | 39,3 | 13,6 | 37,5 | |||||
| 16V18/1A | 38,1 | 35,7 | 32,4 | 37,4 | 27,9 | 42,7 | 26,3 | 44,1 | 16,4 | 42,5 | |||||
| 16V18/2E | 54,4 | 54,3 | 44,7 | 50,3 | 36,3 | 51,1 | 33,1 | 51,4 | 8A35L | 80R4.1 | 80M4 | ||||
| 16V18/2D | 59,1 | 60,6 | 49,5 | 57 | 41,8 | 59,4 | 38,1 | 60,9 | |||||||
| 16V18/2C | 64,5 | 65,5 | 54,1 | 63,8 | 46,7 | 67,5 | 43,5 | 70,1 | 22,1 | 66 | 80R4.1 *** |
||||
| 16V18/2B | 70,4 | 69,9 | 58,5 | 68,4 | 50,5 | 76,4 | 48,4 | 78,6 | 27,3 | 75,4 | 8A40L | ||||
| 16V18/2A | 76,2 | 71,4 | 64,8 | 74,9 | 56 | 85,6 | 52,8 | 88,3 | 32,9 | 85,1 | 80M4 | ||||
| 16V18/3E | 81,5 | 83,1 | 67 | 75,4 | 54,5 | 76,6 | 49,6 | 77,2 | 80R5 | ||||||
| 16V18/3D | 88,5 | 80,6 | 74,2 | 85,5 | 62,7 | 89,1 | 57,1 | 91,3 | |||||||
| 16V18/3C | 96,8 | 98,7 | 81,2 | 95,7 | 70,1 | 101,2 | 65,2 | 105,1 | 33,2 | 99 | |||||
| Kapacitet | Drivhuvud | ||||||||||||||
| m3/h | 0 | 240 | 420 | 480 | 720 | min-1 | Transmissionsaxeln | OR | OM | ORM | |||||
| l/s | 0 | 66,7 | 116,7 | 133,3 | 200 | 1450 | |||||||||
| I/min | 0 | 4000 | 7000 | 8000 | 12000 | ||||||||||
| Pump | H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
H [m] |
P2 [kw] |
|||||
| 16V18/1E | 19 | 15,5 | 14,9 | 14 | 11,4 | 14,8 | 9,4 | 14,5 | 8A30L | 80R3 | 80M3 | 80RM35 | |||
| 16V18/1D | 20,6 | 16,8 | 16,6 | 16,2 | 12,7 | 17,4 | 10,9 | 17,3 | |||||||
| 16V18/1C | 22,6 | 18,7 | 18,2 | 18,3 | 14,4 | 19,8 | 12,6 | 20,2 | |||||||
| 16V18/1B | 24,3 | 20,2 | 19,9 | 20,4 | 16 | 22,1 | 14,2 | 22,7 | |||||||
| 16V18/1A | 26,9 | 20,4 | 21,9 | 21,9 | 17,8 | 25,3 | 15,7 | 25,6 | |||||||
| 16V18/2E | 37,1 | 31,2 | 29,8 | 27,9 | 22,8 | 29,6 | 18,8 | 29 | 80R3 * |
80M35 | 80RM35 ** |
||||
| 16V18/2D | 41,3 | 33,6 | 33,1 | 32,4 | 25,5 | 34,9 | 21,7 | 33,9 | |||||||
| 16V18/2C | 45,1 | 37 | 36,4 | 36,5 | 28,7 | 39,6 | 25,2 | 40,3 | |||||||
| 16V18/2B | 48,5 | 40,3 | 39,8 | 40,7 | 32 | 44,3 | 28,4 | 45,3 | 8A35L | 80R4.1 | 80M4 | ||||
| 16V18/2A | 53,8 | 40,8 | 43,8 | 43,9 | 35,6 | 50,7 | 31,5 | 51,2 | |||||||
| 16V18/3E | 57,1 | 46,6 | 44,8 | 42 | 34,2 | 44,2 | 28,2 | 43,5 | |||||||
| 16V18/3D | 61,9 | 50,5 | 49,7 | 48,6 | 38,2 | 52,1 | 32,6 | 52 | |||||||
| 16V18/3C | 68,2 | 55,2 | 54,6 | 54,8 | 43,1 | 59,4 | 37,7 | 60,4 | 80R4.1 *** |
||||||
| 16V18/3B | 73 | 60,5 | 59,7 | 61,1 | 48 | 66,5 | 42,7 | 68 | |||||||
| 16V18/3A | 80,6 | 61,4 | 65,8 | 65,8 | 53,4 | 76 | 47,2 | 77 | |||||||
| 16V18/4E | 75,8 | 62,4 | 59,7 | 56 | 45,5 | 59 | 37,6 | 58 | 8A40L | ||||||
| 16V18/4D | 82,5 | 67,2 | 66,2 | 64,8 | 50,9 | 69,5 | 43,4 | 69,4 | 80R5 | ||||||
| 16V18/4C | 90,2 | 73,4 | 72,8 | 73 | 57,5 | 79,2 | 50,3 | 80,5 | |||||||
| 16V18/4B | 96,9 | 80,6 | 79,7 | 81,5 | 64 | 88,6 | 56,9 | 90,5 | |||||||
| 16V18/5D | 103,7 | 84,5 | 82,8 | 81 | 63,6 | 86,9 | 54,3 | 86,7 | |||||||
*Utom 1:2 förhållande
**Utom 1:5,62 förhållande
*Utom 1:1,75 förhållande
16V18- Föreställningar med elmotor
| Kapacitet |
Drivhuvud | ||||
| m3/h | min-1 | Transmissionsaxeln | Drivhuvud ME |
KW | HP |
| l/s | 1750 | ||||
| I/min | |||||
| Pump | |||||
| 16V18/1E | 8A30L | 8ME2N.2 | 30 | 40 | |
| 16V18/1D | 8ME3N.41 | 37 | 50 | ||
| 16V18/1B | 45 | 60 | |||
| 16V18/1A | 8ME4.4 | 55 | 75 | ||
| 16V18/2E | 8A35L | 55 | 75 | ||
| 16V18/2D | 8ME4.5 | 75 | 100 | ||
| 16V18/2B | 90 | 125 | |||
| 16V18/2A | 90 | 125 | |||
| 16V18/3E | 8A40L | 8ME5.1F | 110 | 150 | |
| 16V18/3CD | 110 | 150 | |||
| 16V18/3B | 8A45L | 8ME5.4H | 132 | 180 | |
| 16V18/3A | 162 | 220 | |||
| Kapacitet |
Drivhuvud | ||||
| m3/h | min-1 | Transmissionsaxeln | Drivhuvud ME |
KW | HP |
| l/s | 1450 | ||||
| I/min | |||||
| Pump | |||||
| 16V18/1E | 8A30L | 8ME20.4 | 18,5 | 25 | |
| 16V18/1D | 8ME2N.1 | 22 | 30 | ||
| 16V18/1A | 8ME2N.2 | 30 | 40 | ||
| 16V18/2DE | 8ME3N.41 | 37 | 50 | ||
| 16V18/2CD | 45 | 60 | |||
| 16V18/2AB | 8A35L | 8ME4.4 |
55 | 75 | |
| 16V18/3BC | 8ME4.5 | 75 | 100 | ||
| 16V18/3A | 8A40L | 90 | 125 | ||
| 16V18/4C | 90 | 125 | |||
| 16V18/4AB | 8ME5.1F | 110 | 150 | ||
| 16V18/5B | 8A45L | 8ME5.4H | 132 | 180 | |
