  2. Pump flerstegs ROVATTI- TR3K100-120/2 flöde 150m³/h

Pump flerstegs ROVATTI- TR3K100-120/2 flöde 150m³/h




Pump flerstegs ROVATTI- TR3K100-120/2 flöde 150m³/h

Allmän katalog

  • Kapacitet upp till 150m³/h
  • Huvudet upp till 140m
  • Effekt upp till 84hp

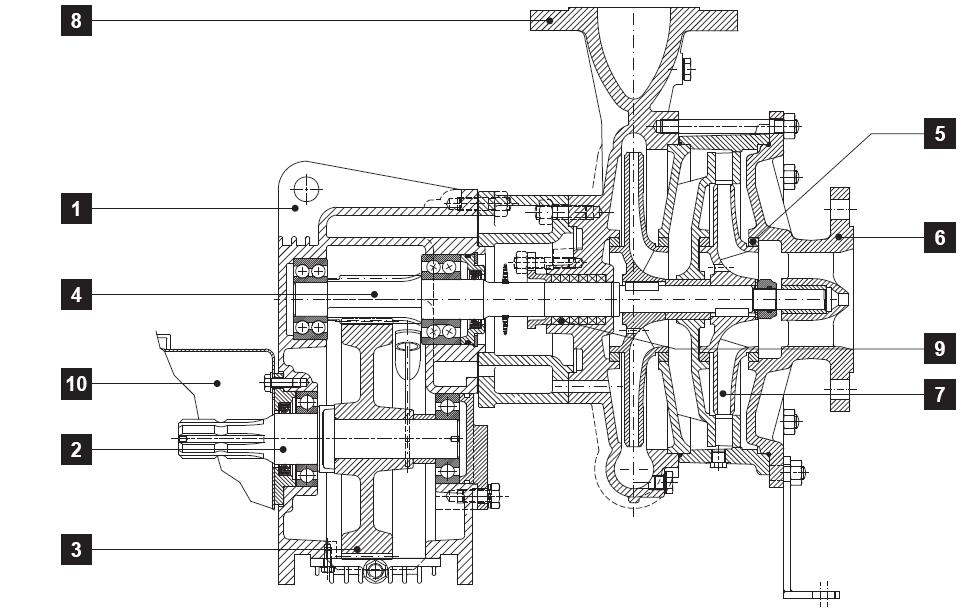

Förteckningen över delar och material





  Komponent Material
1 Växellåda Gjutjärn
2 Kraftöverföringsaxel Sätthärdat stål
3   PTO Växel Sätthärdat stål
4 Axel kuggdrev Sätthärdat stål
5 Slitring Gjutjärn
6 Sug skål Gjutjärn
7 Pumphjul Gjutjärn
8 Pumpkroppen  Gjutjärn

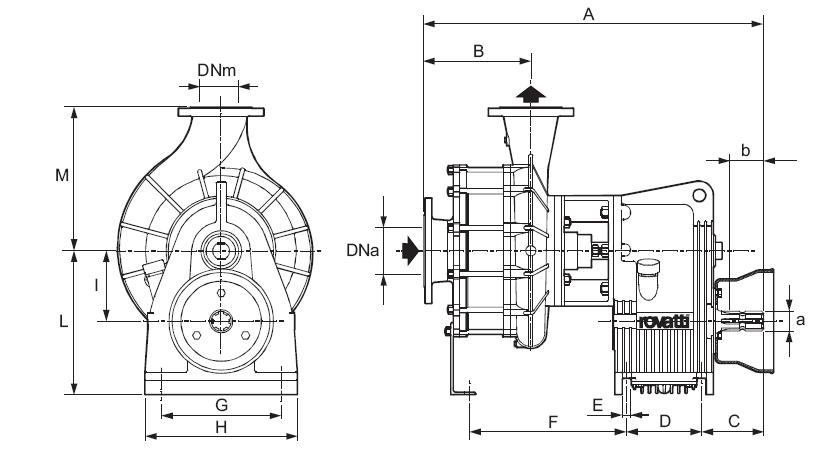

Totalmått i mm och vikt i kg

ROVATTI-TR3K100-120/2
 Pump TR3K100-120/2
DNa 100
DNm 80
A 712
B 313
C 111
D 130
E 15
F 402
G 240
H 270
I 130
L 254
M 275
a 13/8
b 60
Vikt 145



 Pump DN P Q R Hål
TR3K100-120/2 100 180 220 18 8



Inlopps x Utlopp

PTO min-1
x Utväxlingsförhållande

Pump

Pumphjul

 Kapacitet
[l/min] 1000 1250 1500 1750 2000 3500
[m3/h] 60 75 90 105 120 210
[l/s] 16,6 20,8 25 29,1 33,3 58,3
 100 x 80 500 x 5,85*
860 x 3,36		 TR3K100-120/2 G H 130 126 122 116 97 -
HP 53 58 63 67 75 -
FG H 136 133 128 123 107 -
HP 58 63 68 72 80 -
F H 143 139 135 129 114 -
HP 61 67 72 77 85 -
NPSH (m) - 2,5 2,6 3,1 3,7 -

*standardförhållande

  • Pump flerstegs ROVATTI- TR3K100-120/2 flöde 150m³/h
    Art. nr.
    ROV0360
    Pump flerstegs ROVATTI- TR3K100-120/2 flöde 150m³/h
    56 355,00 kr
    56 355,00 kr
    kr
