Pump flänsad pump ROVATTI FL822A 180m³/h

Pump flänsad pump ROVATTI FL822A 180m³/h

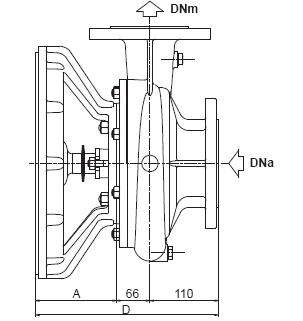

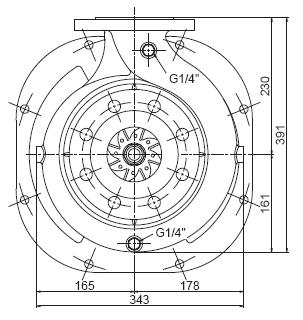

Flänsar			Standard	A	D	Vikt
CA	1	a	**
		b
		c

	2	a	**
		b

	3	a	**
		b
		c

	4	a	**
		b

	5	a	**
		b
		c

	6	a	**
		b

	7	a	**
		b

SB	11			**
	12
	21			**
	22
	23

	31			**
	32
	33

F	1			115	291	40
	2			120	296	41

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN10 /16*	100	220	180	8	19
DNm PN 16/25*	80	200	160	8	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		60		90		120		144		168		180
	[l/s]	0		16,7		25		33,3		40		46,7		50
	[l/min]	0		1000		1500		2000		2400		2800		3000
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	E	71	12,8	71	20,2	70	24,5	66	28,6	61	31,5	54	33,7	51	34,5
	F	65	11,3	66	18,2	64	22,2	60	25,9	55	28,4	48	30,2	44	30,8
	G	59	9,8	60	16,1	58	19,7	53	23	48	25,1	41	26,6	-	-
	H	54	8,5	54	14,2	52	17,4	47	20,3	42	22,1	-	-
	I	48	7,2	48	12,4	46	15,3	41	17,8	36	19,2	-	-	-	-

Q	Kapacitet
	[m³/h]	0		60		90		120		144		156		168
	[l/s]	0		16,7		25		33,3		40		43,3		46,7
	[l/min]	0		1000		1500		2000		2400		2600		2800
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	53	8,4	53	14	51	17,2	47	20,1	41	21,8	38	22,5	34	22,9
	F	49	7,4	49	12,6	47	15,6	42	18,1	37	19,6	33	20,1	-	-
	G	45	6,4	44	11,2	42	13,9	37	16,1	32	17,3	28	17,6	-	-
	H	40	5,5	40	9,9	38	12,3	33	14,2	27	15	-	-
	I	36	4,7	36	8,7	33	10,8	28	12,3	22	12,9	-	-	-	-

Q	Kapacitet
	[m³/h]	0		60		108		120		132		144		156
	[l/s]	0		16,7		30		33,3		36,7		40		43,3
	[l/min]	0		1000		1800		2000		2200		2400		2600
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2300	E	42	6,6	42	10,6	37	14,2	34	14,9	32	15,6	28	16,1	24	16,4
	F	39	5,8	39	9,6	33	12,8	31	13,4	28	14	24	14,4	-	-
	G	35	5,1	35	8,5	29	11,4	27	11,9	24	12,3	20	12,6	-	-
	H	32	4,4	31	7,5	25	10	23	10,4	20	10,8	-	-	-	-
	I	29	3,7	28	6,5	22	8,7	19	9,1	16	9,3	-	-	-	-

Q	Kapacitet
	[m³/h]	0		60		90		108		120		132		180
	[l/s]	0		16,7		25		30		33,7		36,7		50
	[l/min]	0		1000		1500		1800		2000		2200		3000
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2000	E	32	4,3	31	7,4	28	9,1	25	10	23	10,4	19	10,7	-	-
	F	29	3,8	29	6,7	26	8,2	22	9	20	9,3	16	9,6	-	-
	G	27	3,3	26	6	23	7,3	19	7,9	17	8,2	-	-	-	-
	H	24	2,9	23	5,3	20	6,4	16	7	13	7,2	-	-	-	-
	I	22	2,4	21	4,6	17	5,6	14	6	-	-	-	-	-	-

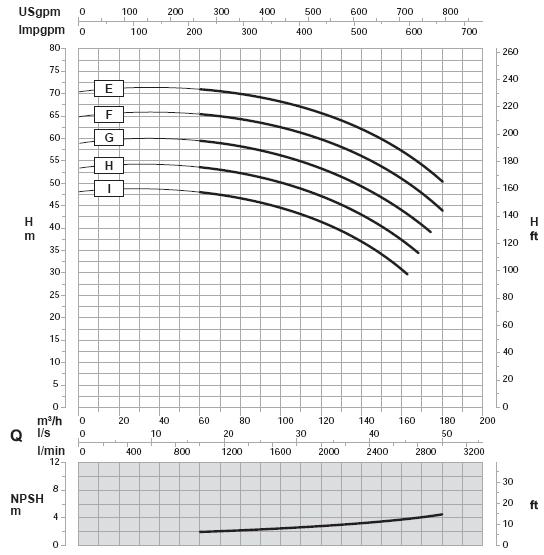

Föreställningar på 3000 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

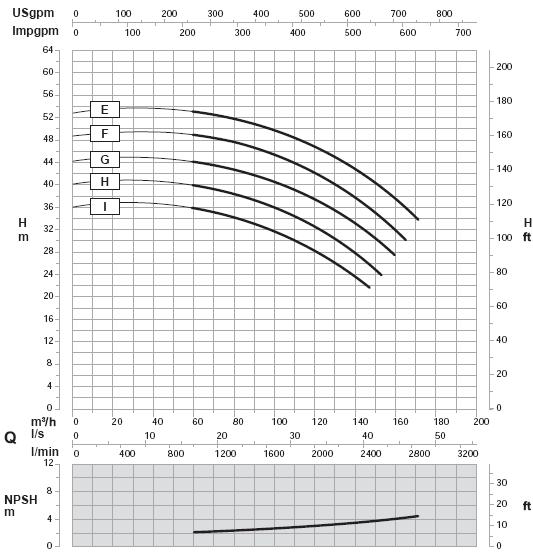

Föreställningar på 2600 min^-1

Föreställningar på 2300 min^-1

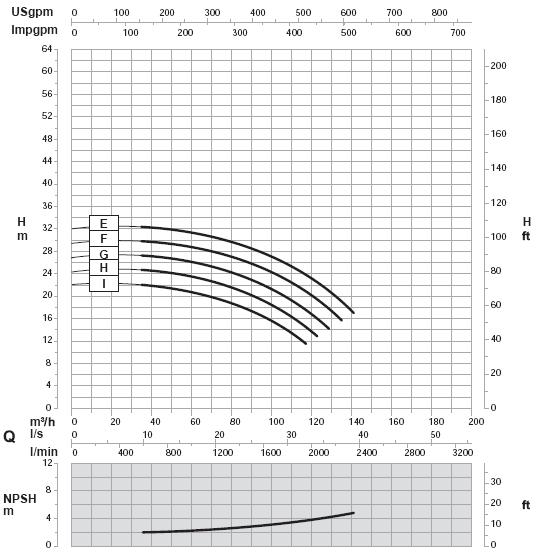

Föreställningar på 2000 min^-1

För mer information kontakta oss på
0431-222 90
