Pump flänsad pump ROVATTI FL626/2 102m³/h

Pump flänsad pump ROVATTI FL626/2 102m³/h

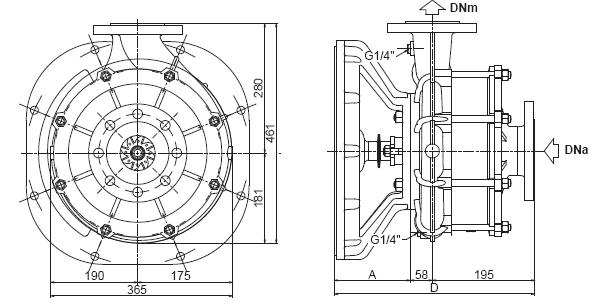

länsar			Standard	A	D	Vikt
CA	1	a	**
		b
		c

	2	a	**
		b

	3	a	**
		b
		c

	4	a	**
		b

	5	a	**
		b
		c

	6	a	**
		b

	7	a	**
		b

SB	11			**
	12
	21			**
	22
	23

	31			**
	32
	33

F	1			115	368	65
	2			120	373	65

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN 16	80	200	160	8	19
DNm PN 16/16*	65	185	145	4	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		48		66		78		90		96		102
	[l/s]	0		13,3		18,3		21,7		25		26,7		28,3
	[l/min]	0		800		1100		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	I	115	12,4	114	25,0	107	29,1	100	31,5	91	33,6	87	34,5	82	35,3
	L	104	10,8	103	22,2	96	25,9	89	28	80	29,8	75	30,5	-	-
	M	92	9,7	90	19,6	83	22,7	76	24,4	67	25,7	62	26,1	-	-

Q	Kapacitet
	[m³/h]	0		48		66		78		90		96		102
	[l/s]	0		13,3		18,3		21,7		25		26,7		28,3
	[l/min]	0		800		1100		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	124	12,5	122	26,6	115	31,6	109	34,4	101	36,6	97	37,4	93	38,0
	F	113	10,9	110	23,7	103	28,1	97	30,5	90	32,3	85	32,9	81	33,3
	G	103	9,6	101	21,4	94	25,4	88	27,3	80	28,8	76	29,4	-	-
	H	97	8,9	95	20,1	88	23,7	82	25,5	74	26,7	70	27,1	-	-
	I	87	7,7	85	17,6	78	21	72	22,5	65	23,5	-	-	-	-
	L	77	6,7	75	15,4	67	18,2	61	19,4	53	20,1	-		-	-
	M	68	5,9	66	13,4	58	15,9	51	16,9	43	17,5	-	-	-	-

Q	Kapacitet
	[m³/h]	0		48		66		78		90		96		102
	[l/s]	0		13,3		18,3		21,7		25		26,7		28,3
	[l/min]	0		800		1100		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2300	E	89	7,9	87	17,7	81	20,9	74	22,7	66	24,1	62	24,7	57	25,3
	F	85	7,6	82	16,7	76	19,7	69	21,3	61	22,6	56	23,1	-	-
	G	80	7,1	77	15,5	70	18,2	64	19,7	56	20,8	52	21,3	-	-
	H	76	6,6	73	14,6	66	17,3	59	18,5	52	19,4	-	-	-	-
	I	69	5,6	66	13	58	15,1	51	16,2	43	16,9	-	-	-	-
	L	61	4,5	57	11,1	50	12,9	42	13,6	-	-	-	-	-	-
	M	54	3,8	50	9,8	41	11,5	34	12	-	-	-	-	-	-

Q	Kapacitet
	[m³/h]	0		48		60		72		78		84		90
	[l/s]	0		13,3		16,7		20		21,7		23,3		25
	[l/min]	0		800		1000		1200		1300		1400		1500
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2000	E	68	5,5	65	12,6	60	14,2	54	15,4	51	15,8	47	16,2	44	16,5
	F	64	5,1	60	11,8	56	13,1	50	14,3	47	14,6	43	14,9	-	-
	G	60	4,7	57	11	52	12,2	46	13,2	42	13,5	39	13,8	-	-
	H	58	4,1	54	10,3	49	11,5	43	12,4	39	12,7	-	-	-	-
	I	52	3,6	47	9,3	42	10,2	36	10,9	32	11,1	-	-	-	-
	L	46	2,9	41	7,9	36	8,8	29	94	-	-	-	-	-	-
	M	40	2,6	36	7	30	7,7	23	8,2	-	-	-	-	-	-

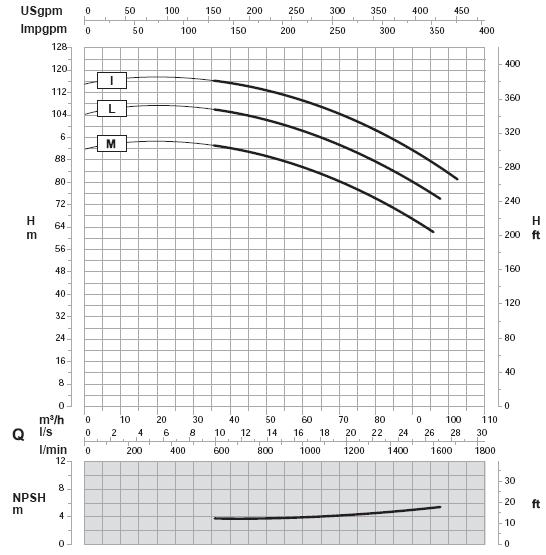

Föreställningar på 3000 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

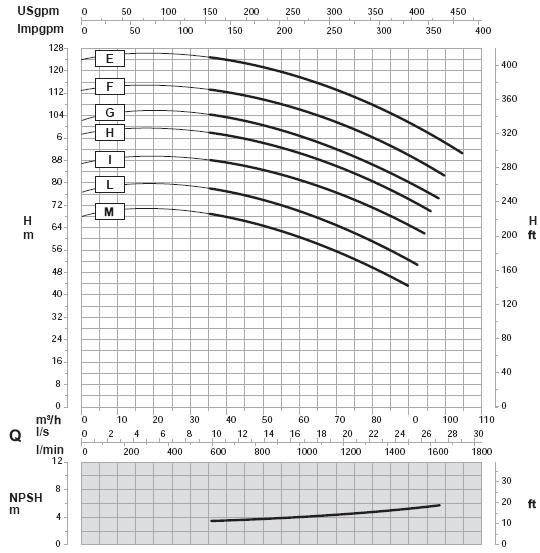

Föreställningar på 2600 min^-1

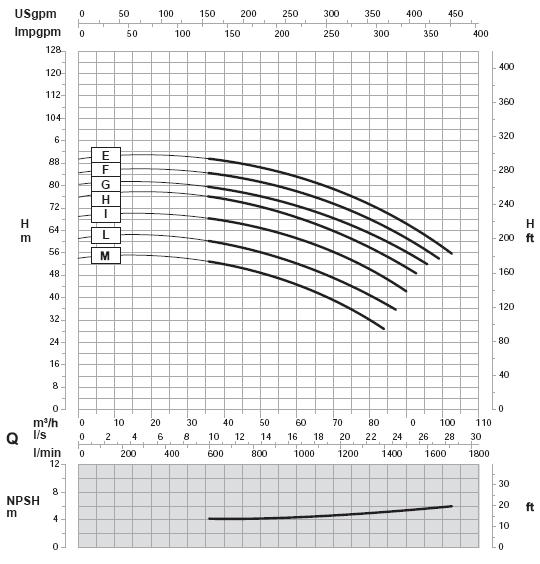

Föreställningar på 2300 min^-1

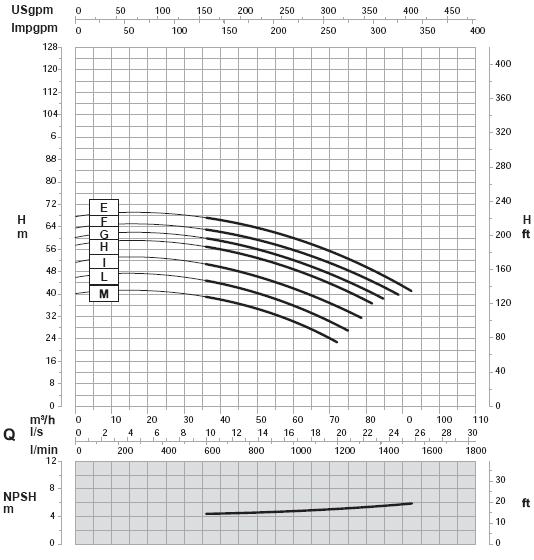

Föreställningar på 2000 min^-1
