Pump flänsad pump ROVATTI FL520 78m³/h

Pump flänsad pump ROVATTI FL520 78m³/h
Flänsar | Standard | A |
D |
Vikt | ||
CA | 1 | a | • | 60 | 230 | 24 |
b | 115 | 285 | 25 | |||
c | 160 | 330 | 29 | |||
2 | a | • | 95 | 265 | 26 | |
b | 130 | 300 | 27 | |||
3 | a | • | 60 | 230 | 26 | |
b | 95 | 265 | 26 | |||
c | 130 | 300 | 25 | |||
4 | a | • | 70 | 240 | 26 | |
b | 115 | 285 | 27 | |||
5 | a | • | 60 | 230 | 26 | |
b | 95 | 265 | 26 | |||
c | 130 | 300 | 27 | |||
6 | a | • | 115 | 285 | 27 | |
b | 160 | 330 | 29 | |||
7 | a | • | 70 | 240 | 26 | |
b | 115 | 285 | 27 | |||
SB | 11 | 115 | 285 | 25 | ||
12 | ** | |||||
21 | 144 | 314 | 26 | |||
22 | ** | |||||
23 | 147 | 317 | 28 | |||
31 | 144 | 314 | 26 | |||
32 | ** | |||||
33 | 147 | 317 | 28 | |||
F | 1 | ** | ||||
2 |

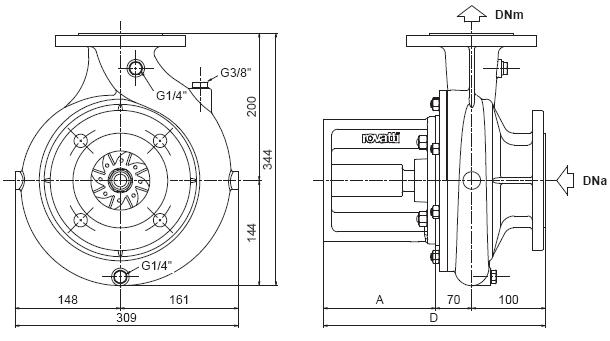

Overalll mått i mm och vikt i kg
** - Inte tillgängliga versionen
Q | Flänsad | ||||
DN | D1 | D2 |
S |
D3 | |
DNa PN 10/16* |
65 | 185 | 145 | 4 | 19 |
DNm PN 16/25* |
50 | 165 | 125 | 4 | 19 |
* Beroende på fungera pressar
Q | Kapacitet | ||||||||||||||
[m3/h] | 0 |
12 |
24 | 48 | 60 | 72 | 78 | ||||||||
[l/s] | 0 | 3,3 | 6,7 | 13,3 | 16,7 | 20 | 21,7 | ||||||||
[l/min] | 0 | 200 | 400 | 800 | 1000 | 1200 |
1300 |
||||||||
min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
3600 | G | 68 | 4,7 | 68 | 6,8 | 69 | 8,8 | 64 | 12,4 | 59 | 13,9 | 53 | 15 | 48 | 15,4 |
H | 61 | 4 | 61 | 5,9 | 61 | 7,7 | 57 | 10,8 | 52 | 12 | 45 | 12,9 | - | - | |
I | 54 | 3,4 | 54 | 5 | 55 | 6,6 | 49 | 9,3 | 44 | 10,3 | 37 | 11 | - |
Q | Kapacitet | ||||||||||||||
[m3/h] | 0 |
12 |
36 | 54 | 66 | 72 | 78 | ||||||||
[l/s] | 0 | 3,3 | 10 | 15 | 18,3 | 20 | 21,7 | ||||||||
[l/min] | 0 | 200 | 600 | 900 | 1100 | 120 |
1300 |
||||||||
min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
3300 | E | 69 | 4,8 | 69 | 6,9 | 68 | 10,8 | 63 | 13,2 | 57 | 14,5 | 54 | 15,1 | 50 | 15,5 |
F | 64 | 4,3 | 64 | 6,2 | 63 | 9,8 | 57 | 12 | 52 | 13,1 | 48 | 13,6 | - | - | |
G | 57 | 3,7 | 58 | 5,4 | 56 | 8,6 | 50 | 10,5 | 45 | 11,4 | 41 | 11,8 | - | - | |
H | 51 | 3,1 | 52 | 4,7 | 50 | 7,5 | 44 | 9,1 | 38 | 9,9 | - | - | - | - | |
I | 46 | 2,6 | 46 | 4 | 44 | 6,4 | 38 | 7,8 | 32 | 8,4 | - | - | - | - |
Q | Kapacitet | ||||||||||||||
[m3/h] | 0 |
12 |
36 | 48 | 60 | 66 | 72 | ||||||||
[l/s] | 0 | 3,3 | 10 | 13,3 | 16,7 | 18,3 | 20 | ||||||||
[l/min] | 0 | 200 | 600 | 800 | 1000 | 1100 |
1200 |
||||||||
min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
3000 | E | 57 | 3,6 | 57 | 5,4 | 56 | 8,5 | 52 | 9,8 | 47 | 10,9 | 44 | 11,4 | 41 | 11,7 |
F | 53 | 3,2 | 53 | 4,8 | 51 | 7,7 | 48 | 8,9 | 43 | 9,8 | 40 | 10,2 | - | - | |
G | 48 | 2,7 | 48 | 4,2 | 46 | 6,8 | 42 | 7,8 | 37 | 8,6 | 34 | 8,9 | - | - | |
H | 42 | 2,3 | 43 | 3,6 | 40 | 5,9 | 37 | 6,8 | 32 | 7,4 | - | - | - | - | |
I | 38 | 1,9 | 38 | 3,1 | 35 | 5,1 | 32 | 5,8 | 26 | 6,3 | - | - | - | - |
Q | Kapacitet | ||||||||||||||
[m3/h] | 0 |
12 |
24 | 36 | 48 | 54 | 60 | ||||||||
[l/s] | 0 | 3,3 | 6,7 | 10 | 13,3 | 15 | 16,7 | ||||||||
[l/min] | 0 | 200 | 400 | 600 | 800 | 900 |
1000 |
||||||||
min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
2600 | E | 44 | 2,4 | 44 | 3,6 | 44 | 4,8 | 42 | 5,9 | 38 | 6,8 | 35 | 7,2 | 32 | 7,5 |
F | 40 | 2,1 | 40 | 3,2 | 40 | 4,4 | 38 | 5,4 | 34 | 6,2 | 32 | 6,5 | 28 | 6,7 | |
G | 36 | 1,8 | 36 | 2,8 | 36 | 3,8 | 34 | 4,7 | 30 | 5,4 | 27 | 5,6 | - | - | |
H | 32 | 1,5 | 33 | 2,4 | 32 | 3,3 | 30 | 4,1 | 26 | 4,7 | 23 | 4,9 | - | - | |
I | 29 | 1,3 | 29 | 2,1 | 28 | 2,9 | 26 | 3,5 | 22 | 4 | - | - | - | - |

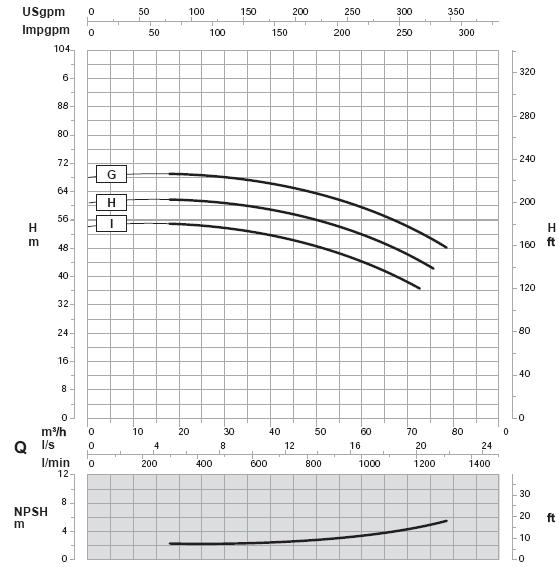

Föreställningar på 3600 min-1
Q- kapacitet, H- huvud
Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

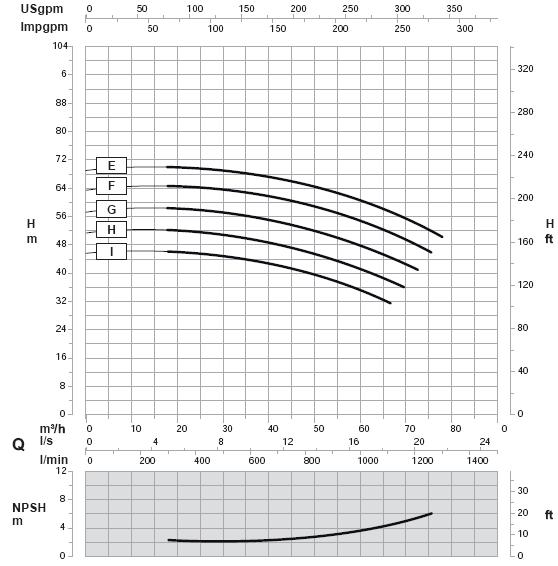

Föreställningar på 3300 min-1

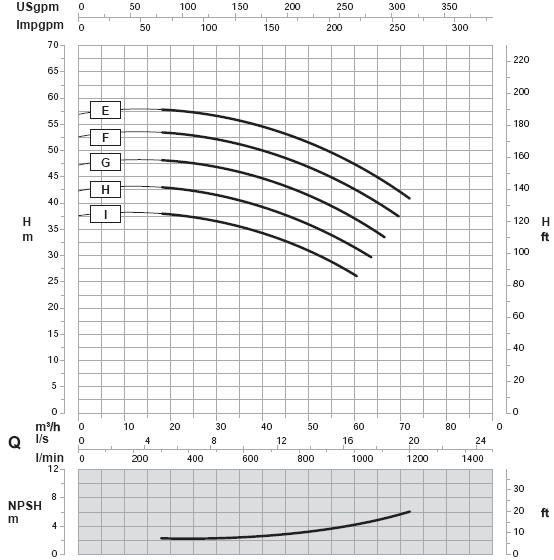

Föreställningar på 3000 min-1

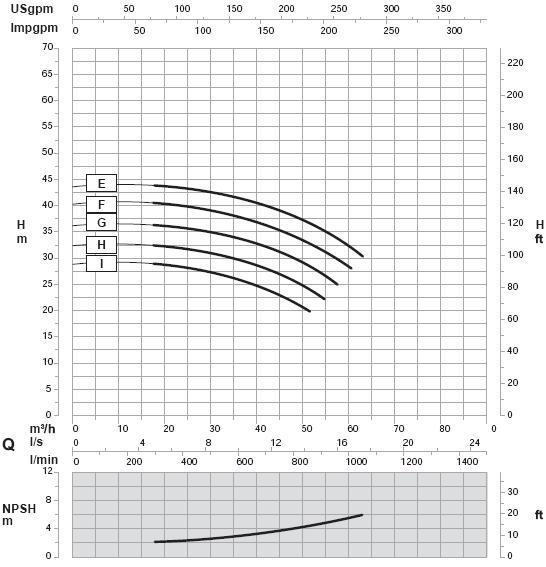

Föreställningar på 2600 min-1
