Pump flänsad pump ROVATTI FL320 27m³/h

Pump flänsad pump ROVATTI FL320 27m³/h

Flänsar			Standard	A	D	Vikt
CA	1	a	•	60	205	20
		b		115	260	22
		c		160	305	25

	2	a	•	95	240	23
		b		130	275	23

	3	a	•	60	205	22
		b		95	240	23
		c		130	275	21

	4	a	•	70	215	22
		b		115	260	24

	5	a	•	60	205	22
		b		95	240	23
		c		130	275	23

	6	a	•	115	260	24
		b		160	305	25

	7	a	•	70	215	22
	7	b		115	260	24

SB	11			115	260	22
	12			**

	21			144	289	22
	22			**
	23			147	292	25

	31			144	289	22
	32			**
	33			147	292	24

F	1			**
F	2			**

Overalll mått i mm och vikt i kg

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN 10/16*	50	165	125	4	19
DNm PN 16/25^*	32	140	100	4	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		6		12		16,5		21		25,5		27
	[l/s]	0		1,7		3,3		4,6		5,8		7,1		7,5
	[l/min]	0		100		200		275		350		425		450
min^-1	Impeller	H [m]	N [kw]	H [m]	N [kw]	H [m]	N [kw]	H [m]	N [kw]	H [m]	N [kw]	H [m]	N [kw]	H [m]	N [kw]
3600	F	69	3,3	69	4,1	69	5	67	5,7	64	6,4	59	7	57	7,1
	G	62	2,8	62	3,5	61	4,3	59	5	56	5,6	51	6	-	-
	H	55	2,3	55	3	54	3,7	52	4,3	49	4,8	-	-	-	-
	I	49	1,9	49	2,5	48	3,2	45	3,7	42	4,1	-	-	-	-

Q	Kapacitet
	[m³/h]	0		6		15		18		21		24		25,5
	[l/s]	0		1,7		4,2		5,0		5,8		6,7		7,1
	[l/min]	0		100		250		300		350		400		425
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3300	E	65	3	65	3,7	63	5	61	5,5	59	5,9	56	6,2	54	6,4
	F	58	2,5	58	3,2	56	4,4	54	4,8	52	5,1	49	5,4	47	5,6
	G	52	2,1	52	2,8	50	3,8	48	4,1	45	4,5	42	4,7	-	-
	H	46	1,8	46	2,3	44	3,3	42	3,6	39	3,8	-	-	-	-
	I	41	1,5	41	2	38	2,8	36	3,1	33	3,3

Q	Kapacitet
	[m³/h]	0		6		15		16,5		18		21		24
	[l/s]	0		1,7		4,2		4,6		5,0		5,8		6,7
	[l/min]	0		100		250		275		300		350		400
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	E	57	2,4	57	3,1	54	4,2	54	4,4	53	4,6	50	4,9	47	5,2
	F	51	2,1	51	2,7	49	3,7	48	3,9	47	4	44	4,3	-	-
	G	46	1,7	46	2,3	43	3,2	42	3,4	41	3,5	38	3,7	-	-
	H	40	1,5	40	2	38	2,8	37	2,9	36	3	-	-	-	-
	I	36	1,2	36	1,6	33	2,4	32	2,5	31	2,6	-	-	-	-

Q	Kapacitet
	[m³/h]	0		6		12		15		16,5		18		21
	[l/s]	0		1,7		3,3		4,2		4,6		5,0		5,8
	[l/min]	0		100		200		250		275		300		350
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	40	1,4	40	1,9	39	2,5	37	2,7	37	2,9	35	3	32	3,2
	F	36	1,2	36	1,7	35	2,2	33	2,4	32	2,5	31	2,6	-	-
	G	32	1	32	1,4	31	1,9	29	2,1	28	2,2	27	2,3	-	-
	H	29	0,9	29	1,2	27	1,6	25	1,8	24	1,9	-	-	-	-
	I	25	0,7	25	1	24	1,4	22	1,5	21	1,6	-	-	-	-

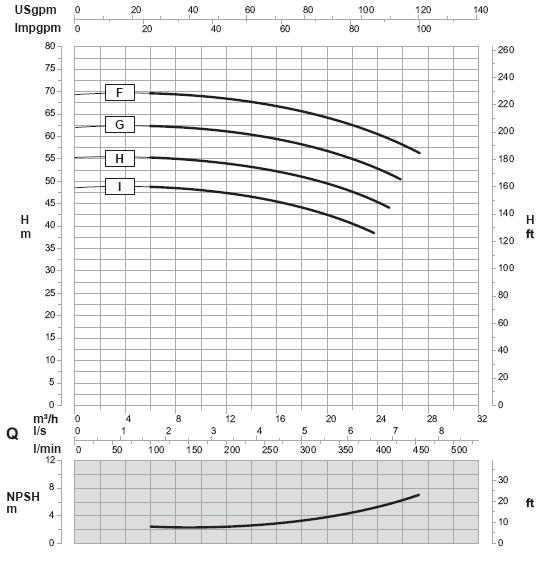

Föreställningar på 3600 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

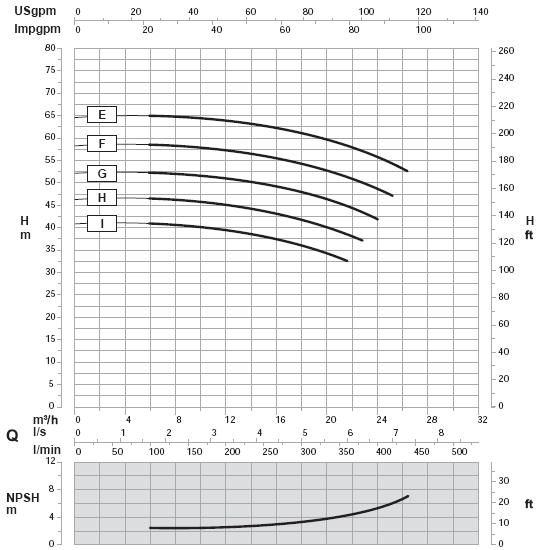

Föreställningar på 3300 min^-1

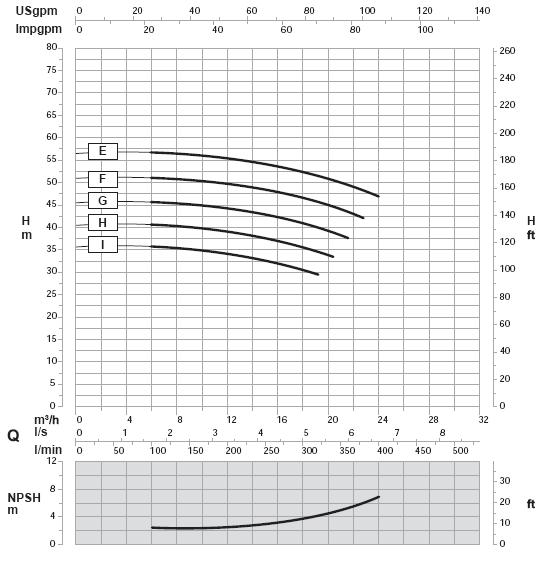

Föreställningar på 3000 min^-1

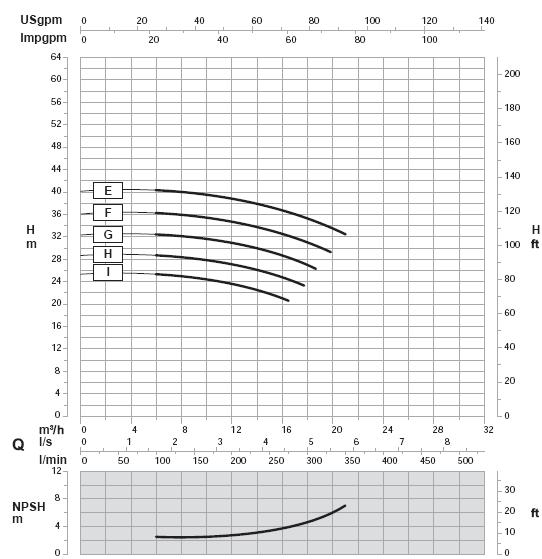

Föreställningar på 2600 min^-1
