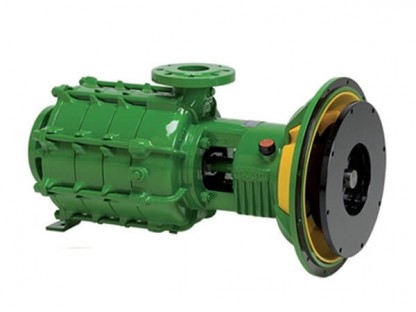

Pump fläns pump flerstegs SAE ROVATTI-F32K65-42/6
Pump fläns pump flerstegs SAE ROVATTI-F32K65-42/6
Flerstegs SAE-flänsade centrifugalpumpar för direktkoppling till termiska motorer med SAE-flänsar. Axiellt in- och utlopp med uppåtriktad fläns i sidled 90 ° roterande på båda sidor
Flerstegs SAE-flänsade centrifugalpumpar för direktkoppling till termiska motorer med SAE-flänsar. Axiellt in- och utlopp med uppåtriktad fläns i sidled 90 ° roterande på båda sidor
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 12 | 18 | 24 | 30 | 36 | 39 | ||||||||
| [l/s] | 0 | 3,3 | 5 | 6,7 | 8,3 | 10 | 10,8 | ||||||||
| [l/min] | 0 | 200 | 300 | 400 | 500 | 600 |
650 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 1750 | E | 82,8 | 2,5 | 83,6 | 4,5 | 80,7 | 5,6 | 72,9 | 6,5 | 61,2 | 7,3 | 45,7 | 7,8 | 36,5 | 8 |
| F | 68,6 | 1,9 | 68,4 | 3,6 | 64 | 4,4 | 54,5 | 5,1 | 41 | 5,6 | 24,1 | 5,9 | - | - | |
| G | 56,2 | 1,6 | 54,4 | 3 | 49,2 | 3,7 | 38,8 | 4,1 | 24,3 | 4,4 | - | - | - | - | |
| NPSH(m) | - | 1,1 | 1,2 | 1,3 | 1,6 | 2,1 | 2,3 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 12 | 24 | 30 | 36 | 39 | 48 | ||||||||
| [l/s] | 0 | 3,3 | 6,7 | 8,3 | 10 | 10,8 | 13,3 | ||||||||
| [l/min] | 0 | 200 | 400 | 500 | 600 | 650 |
800 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 2000 | E | 108,1 | 3,7 | 110,5 | 6,4 | 100,5 | 9 | 90,1 | 10,1 | 75,7 | 11,1 | 66,8 | 11,5 | 33,4 | 12,1 |
| F | 89,5 | 2,9 | 90,8 | 5,1 | 77,6 | 7,1 | 65,2 | 7,9 | 48,8 | 8,6 | 39 | 8,8 | - | - | |
| G | 73,3 | 2,4 | 72,7 | 4,3 | 57,8 | 5,8 | 44,3 | 6,3 | 26,6 | 6,6 | 16 | 6,6 | - | - | |
| NPSH(m) | - | 1,1 | 1,3 | 1,6 | 2,1 | 2,3 | 3,2 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 18 | 24 | 30 | 33 | 39 | 48 | ||||||||
| [l/s] | 0 | 5 | 6,7 | 8,3 | 9,2 | 10,8 | 13,3 | ||||||||
| [l/min] | 0 | 300 | 400 | 500 | 550 | 650 |
800 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 2200 | E | 130,1 | 4,7 | 131,6 | 9,9 | 125,6 | 11,5 | 115,6 | 12,9 | 108,9 | 13,6 | 92 | 14,7 | 56,4 | 15,7 |
| F | 108,4 | 3,7 | 106,7 | 7,9 | 98,6 | 9,1 | 86,2 | 10,2 | 78,4 | 10,6 | 59,1 | 11,3 | 21 | 11,9 | |
| G | 88,9 | 3,3 | 83,7 | 6,5 | 74,8 | 7,4 | 61,5 | 8,1 | 53,1 | 8,4 | 32,3 | 8,8 | - | - | |
| NPSH(m) | - | 1,2 | 1,3 | 1,6 | 1,8 | 2,3 | 3,2 | ||||||||
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 | 12 | 24 | 30 | 36 | 48 | 60 | ||||||||
| [l/s] | 0 | 3,3 | 6,7 | 8,3 | 10 | 13,3 | 16,7 | ||||||||
| [l/min] | 0 | 200 | 400 | 500 | 600 | 800 |
1000 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 2600 | E | 180,6 | 7,6 | 187 | 12,6 | 181,9 | 17,5 | 173,5 | 19,7 | 160,4 | 21,7 | 118,1 | 24,7 | 50,2 | 25,9 |
| F | 151,6 | 5,9 | 156,1 | 10,3 | 146 | 14 | 134,6 | 15,6 | 118,6 | 17 | 70,8 | 18,9 | - | - | |
| G | 124,4 | 5,4 | 125,2 | 8,7 | 113,3 | 11,4 | 101,1 | 12,5 | 83,9 | 13,4 | 32,5 | 14,7 | - | - | |
| NPSH(m) | - | 1,1 | 1,3 | 1,6 | 2,1 | 3,2 | 5,2 | ||||||||
