  2. Pump elektriska vertikala flerstegs MEKV50T-12

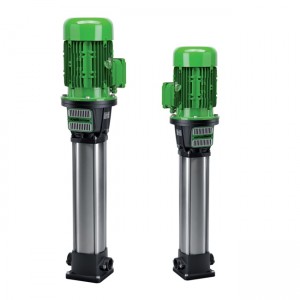

Pump elektriska vertikala flerstegs MEKV50T-12




Pump elektriska vertikala flerstegs  MEKV50T-12

Föreställningar a 50Hz, 2 Poler

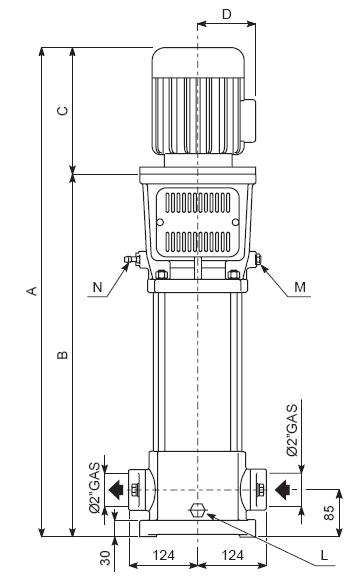

             M =pumpfyllning =3/8"GAS, N=Dropp avloppet=3/8"GAS,

             L=Pump avlopp= 1/4"GAS

             Mått och vikter kan ändras beroende på vilken typ av motor



Pump
 IEC
 KW HP
ME3KV50T-12/6 2,2 3
ME4KV50T-12/8 • 3 4
ME5KV50T-12/10 • 4 5,5
ME7KV50T-12/13 5,5 7,5
ME7KV50T-12/13 • 5,5 7,5
ME10KV50T-12/15 • 7,5 10
ME10KV50T-12/18 • 7,5 10
ME12KV50T-12/20 9,2 12,5
ME12KV50T-12/20 • 11 15
ME12KV50T-12/23 9,2 12,5
ME12KV50T-12/23 • 11 15
ME15KV50T-12/27 11 15
ME15KV50T-12/27 • 11 15



Pump Motor
effekt
[l/min] 0 80 120 180 220 240 260 300
[m3/h] 0 4,8 7,2 10,8 13,2 14,4 15,6 18
[kW] [l/s] 0 1,3 2 3 3,6 4 4,3 5
ME3KV50T-12/6 2,2 Hm 59 58,5 58 52 45,5 42 28 26
ME4KV50T-12/8 3 79 77 76 70 57 56,5 50 35
ME5KV50T-12/10 4 99 98 96,5 88,5 60 71 63 45
ME7KV50T-12/13 5,5 129 128 126 113 100 92 82,5 58
ME7KV50T-12/13 5,5 129 128 126 113 100 92 82,5 58
ME10KV50T-12/15 7,5 149 148 145 132 115 107 95 67
ME10KV50T-12/18 7,5 178 176 172 159 139 130 115 84
ME12KV50T-12/20 9,2 198 196 193 176 152 142 128,5 93
ME12KV50T-12/20 11 198 196 193 176 152 142 128,5 93
ME12KV50T-12/23 9,2 228 224 220 201,5 176 163 148 103
ME12KV50T-12/23 11 228 224 220 201,5 176 163 148 103
ME15KV50T-12/27 11 266 263 259,5 239,5 209 191,5 171 118
ME15KV50T-12/27 11 266 263 259,5 239,5 209 191,5 171 118



Yttermått i mm och vikt i kg

Pump
 IEC
 A B
C D Pump Motor
ME3KV50T-12/6 * 759 * * 42 *
ME4KV50T-12/8 • * 853 * * 44 *
ME5KV50T-12/10 • * 837 * * 48 *
ME7KV50T-12/13 * 970 * * 55 *
ME7KV50T-12/13 • * 970 * * 55 *
ME10KV50T-12/15 • * 954 * * 69 *
ME10KV50T-12/18 • * 1087 * * 72 *
ME12KV50T-12/20 * 1165 * * 73 *
ME12KV50T-12/20 • * 1165 * * 73 *
ME12KV50T-12/23 * 1282 * * 78,5 *
ME12KV50T-12/23 • * 1282 * * 78,5 *
ME15KV50T-12/27 * 1438 * * 87 *
ME15KV50T-12/27 • * 1438 * * 87 *

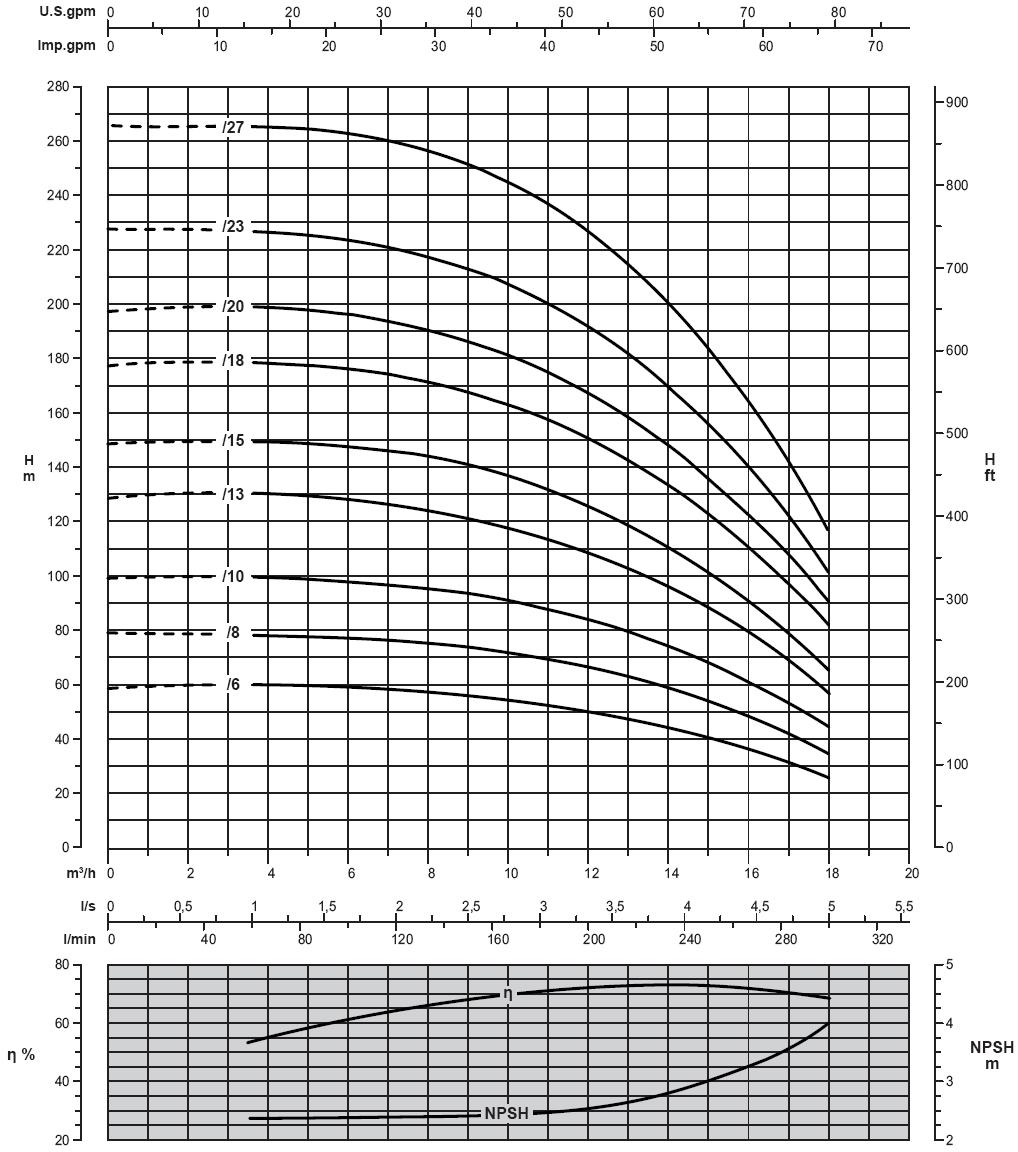

Föreställningar a 50Hz, 2 Poler

η %= pumpeffektivitet

Kurvor som fastställts för vätskedensitet 1000kg/m3 - viskositet 1mm2/s - Temperatur 20°C

  • Pump elektriska vertikala flerstegs ME3KV50T-12/6 2,2kW 18m³/h 59m 50Hz
    Art. nr.
    ROV2388
    Pump elektriska vertikala flerstegs ME3KV50T-12/6 2,2kW 18m³/h 59m 50Hz
  • Pump elektriska vertikala flerstegs ME4KV50T-12/8 3kW 18m³/h 79m 50Hz
    Art. nr.
    ROV2389
    Pump elektriska vertikala flerstegs ME4KV50T-12/8 3kW 18m³/h 79m 50Hz
  • Pump elektriska vertikala flerstegs ME5KV50T-12/10 4kW 18m³/h 99m 50Hz
    Art. nr.
    ROV2390
    Pump elektriska vertikala flerstegs ME5KV50T-12/10 4kW 18m³/h 99m 50Hz
  • Pump elektriska vertikala flerstegs ME7KV50T-12/13 5,5kW 18m³/h 129m
    Art. nr.
    ROV2391
    Pump elektriska vertikala flerstegs ME7KV50T-12/13 5,5kW 18m³/h 129m
  • Pump elektriska vertikala flerstegs ME7KV50T-12/13 5,5kW 18m³/h 129m 50Hz
    Art. nr.
    ROV2392
    Pump elektriska vertikala flerstegs ME7KV50T-12/13 5,5kW 18m³/h 129m 50Hz
  • Pump elektriska vertikala flerstegs ME10KV50T-12/15 7,5kW 18m³/h 178m 50Hz
    Art. nr.
    ROV2393
    Pump elektriska vertikala flerstegs ME10KV50T-12/15 7,5kW 18m³/h 178m 50Hz
  • Pump elektriska vertikala flerstegs ME10KV50T-12/18 7,5kW 18m³/h 178m 50Hz
    Art. nr.
    ROV2394
    Pump elektriska vertikala flerstegs ME10KV50T-12/18 7,5kW 18m³/h 178m 50Hz
  • Pump elektriska vertikala flerstegs ME12KV50T-12/20 9,2kW 18m³/h 198m
    Art. nr.
    ROV2395
    Pump elektriska vertikala flerstegs ME12KV50T-12/20 9,2kW 18m³/h 198m
  • Pump elektriska vertikala flerstegs ME12KV50T-12/20 11kW 18m³/h 198m 50Hz
    Art. nr.
    ROV2396
    Pump elektriska vertikala flerstegs ME12KV50T-12/20 11kW 18m³/h 198m 50Hz
  • Pump elektriska vertikala flerstegs ME12KV50T-12/23 9,2kW 18m³/h 228m 50Hz
    Art. nr.
    ROV2397
    Pump elektriska vertikala flerstegs ME12KV50T-12/23 9,2kW 18m³/h 228m 50Hz
  • Pump elektriska vertikala flerstegs ME12KV50T-12/23 11kW 18m³/h 228m 50Hz
    Art. nr.
    ROV2398
    Pump elektriska vertikala flerstegs ME12KV50T-12/23 11kW 18m³/h 228m 50Hz
  • Pump elektriska vertikala flerstegs ME15KV50T-12/27 11kW 18m³/h 266m 50Hz
    Art. nr.
    ROV2399
    Pump elektriska vertikala flerstegs ME15KV50T-12/27 11kW 18m³/h 266m 50Hz
  • Pump elektriska vertikala flerstegs ME15KV50T-12/27 11kW 18m³/h 266m
    Art. nr.
    ROV2400
    Pump elektriska vertikala flerstegs ME15KV50T-12/27 11kW 18m³/h 266m
