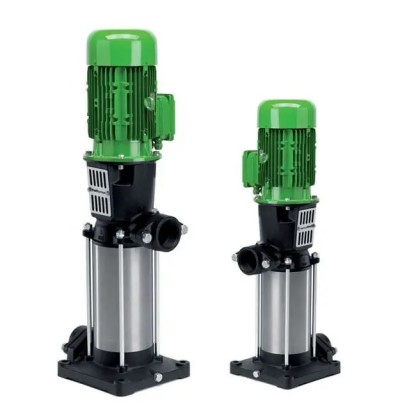

Pump elektriska vertikala flerstegs kompakta MEKV50C-24
Pump elektriska vertikala flerstegs kompakta MEKV50C-24

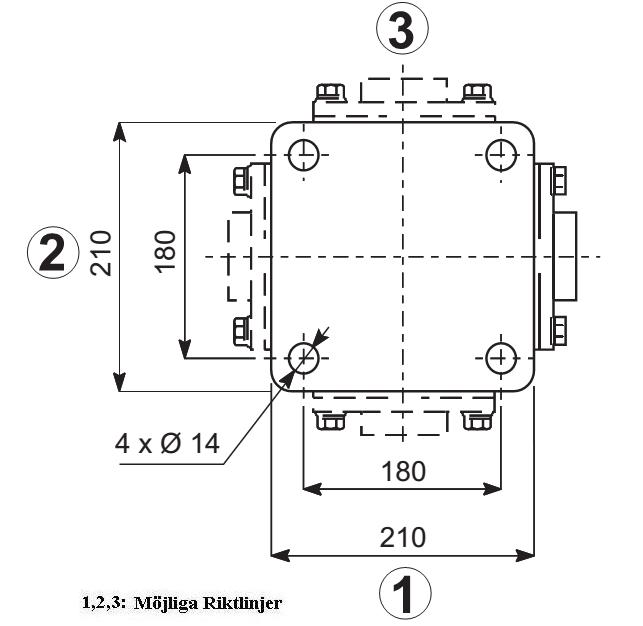

Utvändiga mått i mm och vikt i kg
M=Pump fyllning =3/8 GAS, N=Dropp Avlopp =3/8 GAS, L=pump Avlopp =1/4" GAS
| MEKV50C-24 - 2 Poler | ||||||
| Pump | A | B |
C |
D | E | Pump Vikt |
| ME2KV50C-24/2 | * | 340 | * | * | 145 | 28 |
| ME3KV50C-24/3 | * | 389 | * | * | 194 | 31 |
| ME4KV50C-24/4 | * | 438 | * | * | 243 | 33 |
| ME5KV50C-24/5 | * | 487 | * | * | 292 | 39 |
| ME7KV50C-24/8 | * | 634 | * | * | 439 | 52 |
| ME10KV50C-24/10 | * | 732 | * | * | 537 | 58 |
| Pumptyp | Motoreffekt | Kapacitet | |||||||||
| [l/min]] | 0 | 150 | 300 | 400 | 450 | 475 | 500 | 550 | 600 | ||
| [m3/h] | 0 | 9 | 18 | 24 | 27 | 28,5 | 30 | 33 | 36 | ||
| [kW] | [I/s] | 0 | 2,5 | 5 | 6,7 | 7,5 | 7,9 | 8,3 | 9,2 | 10 | |
| ME2KV50C-24/2 | 1,5 | [Hm] | 21,5 | 16,5 | 13 | 10,5 | 8 | 6,5 | - | - | - |
| ME3KV50C-24/3 | 2,2 | [Hm] | 32 | 25 | 19,5 | 15,5 | 12 | 9,5 | - | - | - |
| ME4KV50C-24/4 | 3 | [Hm] | 45 | 36,5 | 31,5 | 30 | 27,5 | 25,5 | 23 | 17,5 | 10,5 |
| ME5KV50C-24/5 | 4 | [Hm] | 56,5 | 47 | 39,5 | 38 | 34,5 | 31,5 | 29 | 22 | 13,5 |
| ME7KV50C-24/8 | 5,5 | [Hm] | 90,5 | 73 | 64 | 61 | 55 | 51 | 46 | 34,5 | 21,5 |
| ME10KV50C-24/10 | 7,5 | [Hm] | 110 | 89 | 78 | 73,5 | 67,5 | 62,5 | 57 | 44,5 | 29,5 |

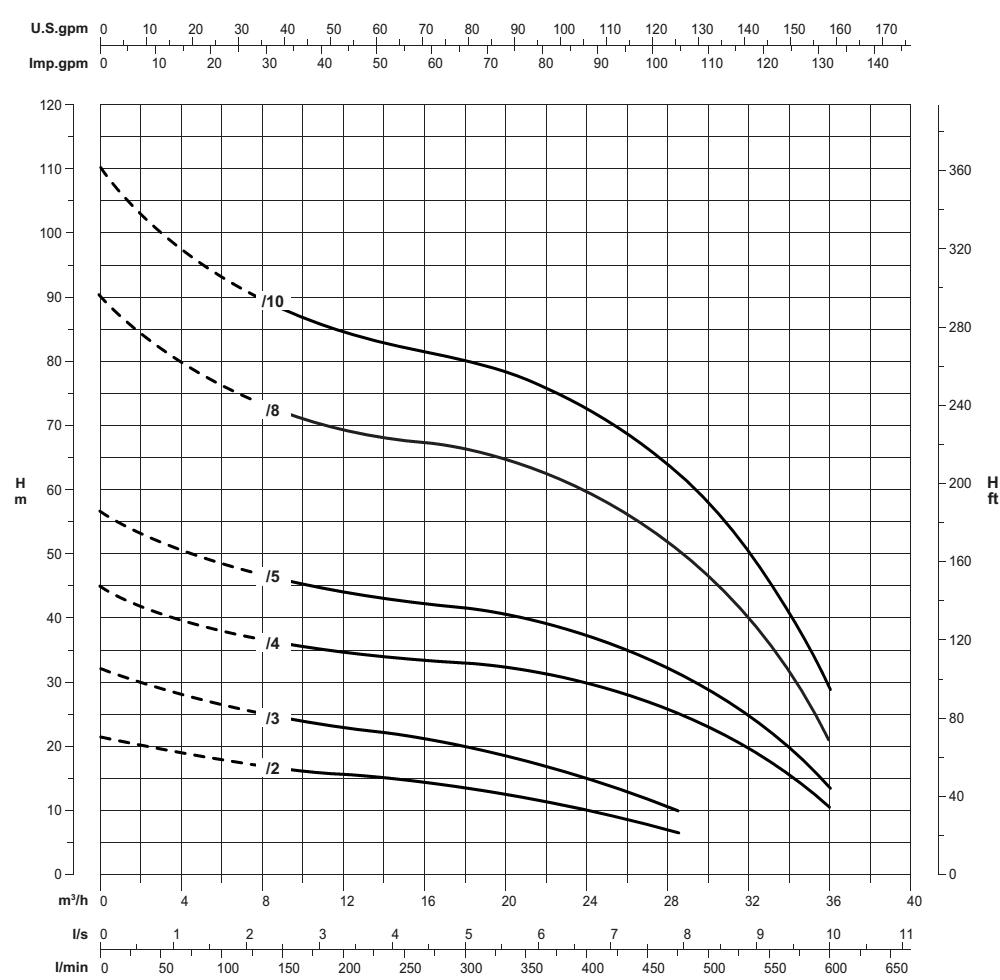

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.
