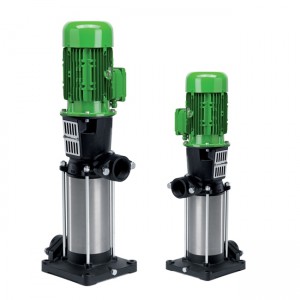

Pump elektriska vertikala flerstegs kompakta MEKV50C-10
Pump elektriska vertikala flerstegs kompakta MEKV50C-10

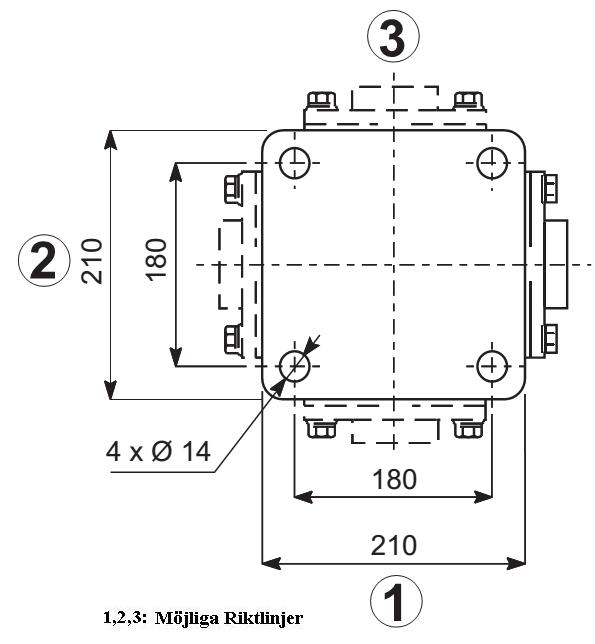

Utvändiga mått i mm och vikt i kg
M=Pump fyllning =3/8 GAS, N=Dropp Avlopp =3/8 GAS, L=pump Avlopp =1/4" GAS
| MEKVI65-30 - 2 Poler | ||||||
| Pump | A | B |
C |
D | E | Pump Vikt |
| ME1,5KV50C-10/3 | * | 369 | * | * | 174 | 30,5 |
| ME2KV50C-10/4 | * | 408 | * | * | 213 | 31 |
| ME3KV50C-10/6 | * | 486 | * | * | 291 | 34 |
| ME3KV50C-10/8 | * | 728 | * | * | 369 | 35 |
| ME4KV50C-10/10 | * | 642 | * | * | 447 | 38 |
| ME5KV50C-10/13 | * | 759 | * | * | 564 | 45,5 |
| ME7KV50C-10/16 | * | 876 | * | * | 681 | 57 |
| ME7KV50C-10/18 | * | 954 | * | * | 756 | 58 |
| Pumptyp | Motoreffekt | Kapacitet | |||||||||
| [l/min]] | 0 | 50 | 60 | 80 | 120 | 140 | 160 | 180 | 200 | ||
| [m3/h] | 0 | 3 | 3,6 | 4,8 | 7,2 | 8,4 | 9,6 | 10,8 | 12 | ||
| [kW] | [l/s] | 0 | 0,8 | 1 | 1,3 | 2 | 2,3 | 2,7 | 3 | 3,3 | |
| ME1,5KV50C-10/3 | 1,1 | [Hm] | 27,5 | 26,5 | 26 | 25,5 | 24 | 23 | 21,5 | 19,5 | 17 |
| ME2KV50C-10/4 | 1,5 | [Hm] | 36,5 | 35,5 | 35 | 34 | 32 | 30,5 | 28,5 | 26 | 22,5 |
| ME3KV50C-10/6 | 2,2 | [Hm] | 56 | 55,5 | 55 | 53,5 | 49 | 45,5 | 42 | 38,5 | 34 |
| ME3KV50C-10/8 | 2,2 | [Hm] | 75 | 73,5 | 73 | 71,5 | 66 | 62,5 | 58 | 52 | 45 |
| ME4KV50C-10/10 | 3 | [Hm] | 96 | 94 | 93 | 91 | 85 | 80,5 | 74,5 | 67 | 58 |
| ME5KV50C-10/13 | 4 | [Hm] | 125 | 122 | 120 | 118 | 110 | 103 | 95,5 | 87 | 77 |
| ME7KV50C-10/16 | 5,5 | [Hm] | 154 | 150 | 149 | 145 | 135 | 128 | 118 | 107 | 96 |
| ME7KV50C-10/18 | 5,5 | [Hm] | 172 | 169 | 167 | 164 | 152 | 143 | 132 | 120 | 107 |

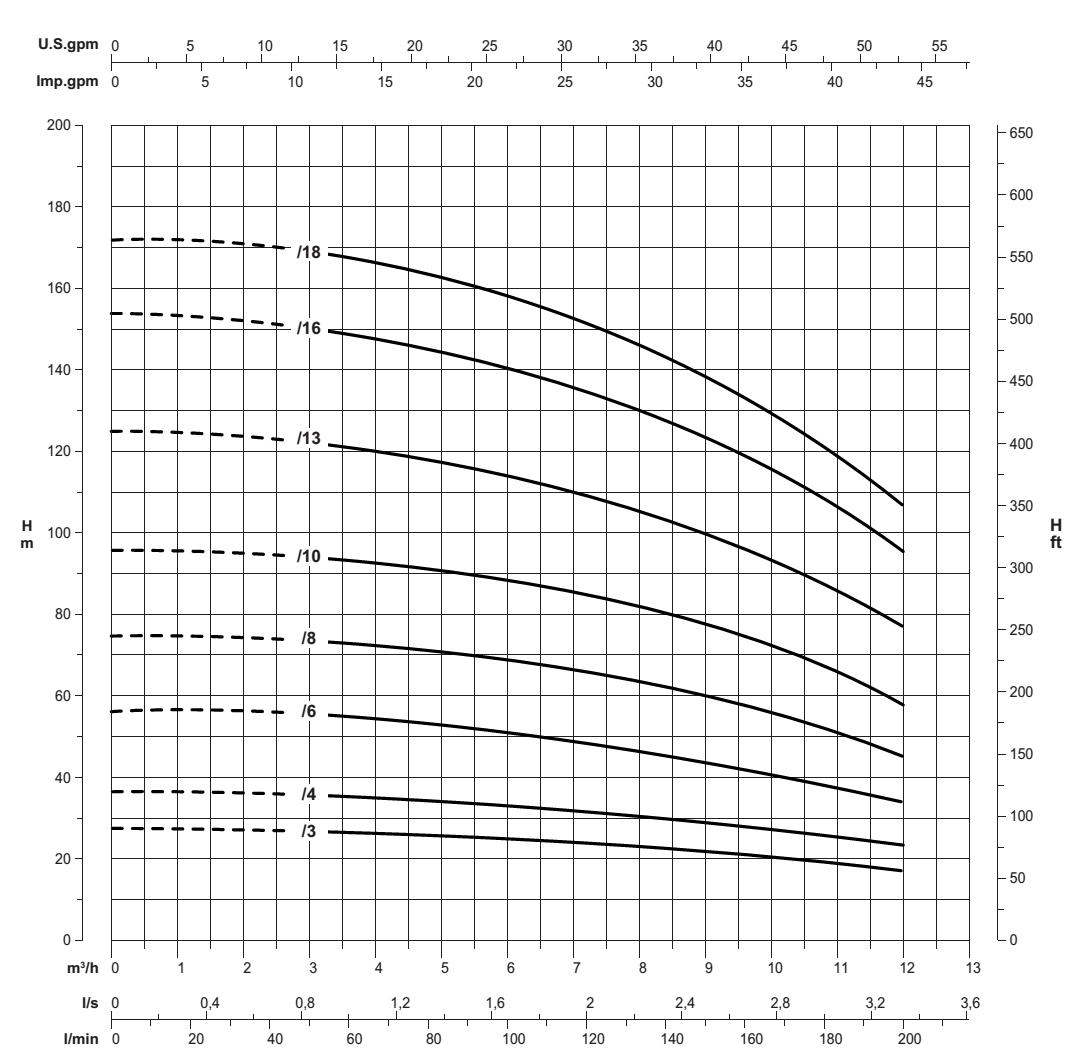

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C

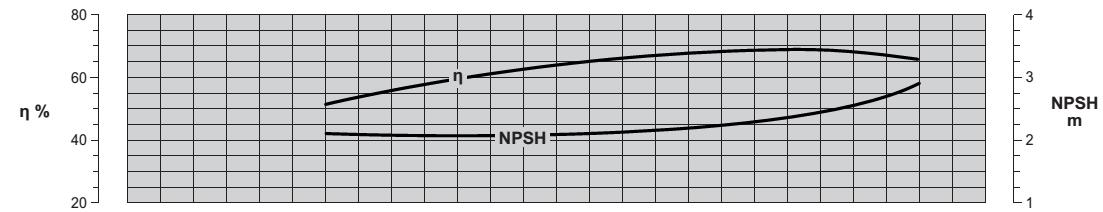

η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.
