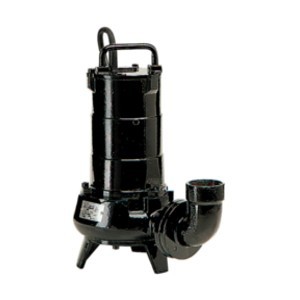

Pump dränkbarpump med elmotor DA serie för dränering
Den särskilda styrka DAU - DAD elektriska pumpar, erhålls utan att offra sin enkla att hantera egenskaper gör dem lämpliga för användning i hushåll / civila arbeten dränering och medel tunga yrkesmässig användning. De kan pumpa rent och / eller grumligt vatten från sumpar i källare, regnvatten och i små bevattningssystem, etc. DAD elektriska pumpar är två steg och är särskilt lämpade för jobb med höga huvuden.
| Modell |
kurva
N°
|
Motor Effekt
p2[kW]
|
Anslutning
DN |
Flöde
m3/h |
Tryck
m
|
Spänning/Hz |
| DAD12M |
1 |
1,5 |
G 1½” |
21,6 |
31 |
230/50 |
| DAD15M/G |
2 |
1,8 |
25,2 |
32 |
230/50 |
| DAD15T/G |
2 |
400/50 |
| DAU22T |
3 |
2,2 |
G 2” |
54 |
18,5 |
400/50 |
GRÄNSER FÖR ATT ANVÄNDA
- Max. temperatur pa pumpas vätska = 40 ° C;
- Max. nedsänkningsdjup = 20 m;
- PH-värde på vätskan som pumpas: 5 ÷ 8;
- För pumpar typ DXN07 - DXV09 - DXV14: 6 ÷ 10
- Nätspänning värden och relativa tolerans
Variation i förhållande till märkspänningen värde:
- En fas:
220 V - 230 V ± 6% standard
230 V - 240 V ± 6% på begäran
- Trefas:
400 V ± 10% (380-400-415) standarden
230 V ± 10% (220-230-240) på begäran
- Andra spänningsvärden med ± 5% på begäran
- Maximal tolererad obalans i förhållande till effektuttaget: 5%
- Kontakta vår tekniska kontor om densiteten överstiger 1 kg / dm 3 och / eller viskositeten överstiger 1 mm2 (1 cSt)
- Den elektriska pumpen genererar en ljudtrycksnivå på mindre än 70 dB (A).
INSTALLATION
Den elektriska pumpen måste installeras i sumpen och kan användas:
- Ansluten till en slang
- Med ett rör anslutet till den gängade leveransställe
- Automatisk drift kan åstadkommas med hjälp av den relativa elektriska utrustningen.
KONSTRUKTION
- Öppen impeller med slitplåt
- Front mekanisk tätning
- Inbyggt skydd mot överhettning är standard utbudet på enfasiga modeller (undantagna DAD12M modell).
- Kondensator för enfas modeller installeras i en extern kontrollbox, utrustade med plug and anslutna till slutdelen av strömkabeln
- Motorn i oljebad, isoleringsklass F, skyddsklass IP68.
- Rostfria skruvar och muttrar.

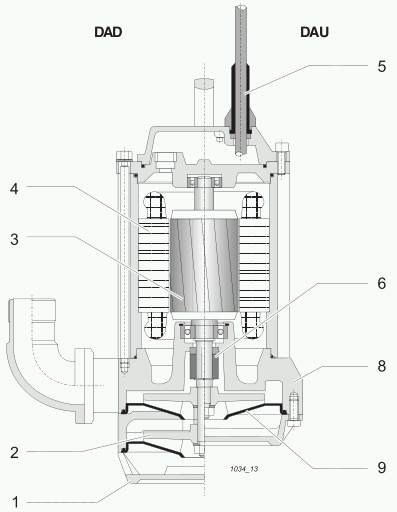

Konstruktion och material
| Pos. |
Delar |
Material |
| 1 |
Sil |
Aluminium |
| 2 |
Impeller |
Grått gjutjärn |
| 3 |
Rötor |
- |
| 4 |
Stator |
- |
| 5 |
Runda nätkabel |
- |
| 6 |
Mekanisk tätning |
| Kiselkarbid / |
| kiselkarbid |
| 8 |
Pumphus |
Aluminium |
| 9 |
Slitplåten |
Rostfritt stål mod: |
| DAD12M |
| DAD15T |
Aluminio / Gummi mod:
|
| DAU22T |

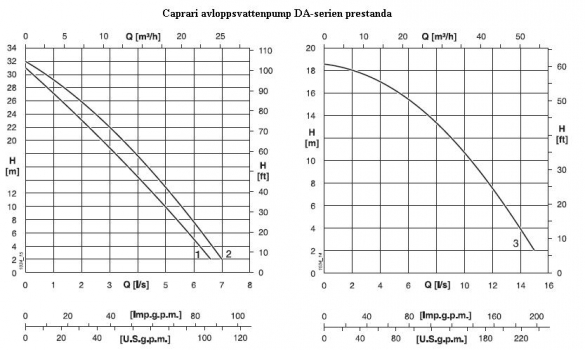

Driftsdata

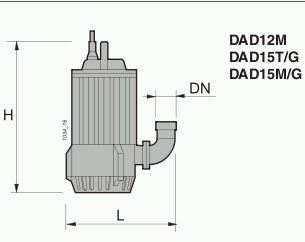

Övergripande dimension och vikt
| Typ |
DN |
L |
H |
kabel
H07RN8-F
|
Vikt |
| [mm] |
(1) |
[kg] |
| DAD12M |
G 11/2” |
290 |
430 |
4x2,5x10 |
22 |
| DAD15M/G |
469 |
25 |
| DAD15T/G |
4x1,5x10 |
22 |
| DAU22T |
G 2“ |
340 |
450 |
4x1,5x5 |
25 |
Tekniska egenskaper
| Elektrisk pumptyp |
Kurva |
Leverans |
Motor |
| Driva |
Spänning |
Märkström |
Poler nr. |
| P1 |
P2 |
In(2) |
| N° |
DN |
[kW] |
[V] |
[A] |
| DAD12M |
1 |
G 11/2” |
2,2 |
1,5 |
230 |
12 |
2 |
| DAD15M/G |
2 |
2,4 |
1,8 |
230 |
14 |
| DAD15T/G |
2 |
230(3) - 400 |
8 - 4,6 |
| DAU22T |
3 |
G 2“ |
2,9 |
2,2 |
230(3) - 400 |
8,7 - 5 |
Notera:
(1) Antal kabin trådar x avsnitt av trådarna [mm2] x längd av kabeln [m]
(2) Märkström absorberas vid motsvarande spänning
(3) På begäran
P1 = Effekt som förbrukas av motorn
P2 = Effekt betygsatt av motorn
