Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-10, 11kW 21m³/h 118m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 20-10, 11kW 21m³/h 118m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

• Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
• Axeltätningens monteringslängd enligt DIN 24960.
• Kraftöverföring via klämkoppling av gjutjärn.
• Röranslutning via PJE flänsar/kopplingar.
• Motorn är av typen 3-fas normmotor.

Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Tekniskt
Hastighets	2924 rpm
Resulterande flöde	21 m³/h
Resulterande lyfthöjd för pumpen	118m
Pumphjul	10
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,TR
Kurvtolerans	ISO9906:2012 3B
Steg	10
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1,4408  ASTM A 351 CF 8M
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4401 AISI 316

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	25 bar / 120°C 25 bar / -20°C
Flänsstandard	PJE
Anslutningskod	P
Röranslutning	60,1 mm
Motorflänsstorlek	FF300

Elektriskdata
Motortyp	160MB
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	11 kW
Effektbehov (P2) för pump	11 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D/660-690 Y V
Nominell ström	20,8-19,8/ 12,0-11,8 A
Startström	660-780 %
Cos phi - verkningsgrad	0,88-0,84
Varvtal	2940-2950 rpm
Efficiency	IE3 91,2%
Motorns verkningsgrad vid full belastning	91,2%
Motorverkningsgrad vid 3/4 last	91,8%
Motorverkningsgrad vid 1/2 last	91,3%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	85U17524

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	142 kg
Bruttovikt	170 kg
Leveransvolym	0,56m³

Prestanda kurvor

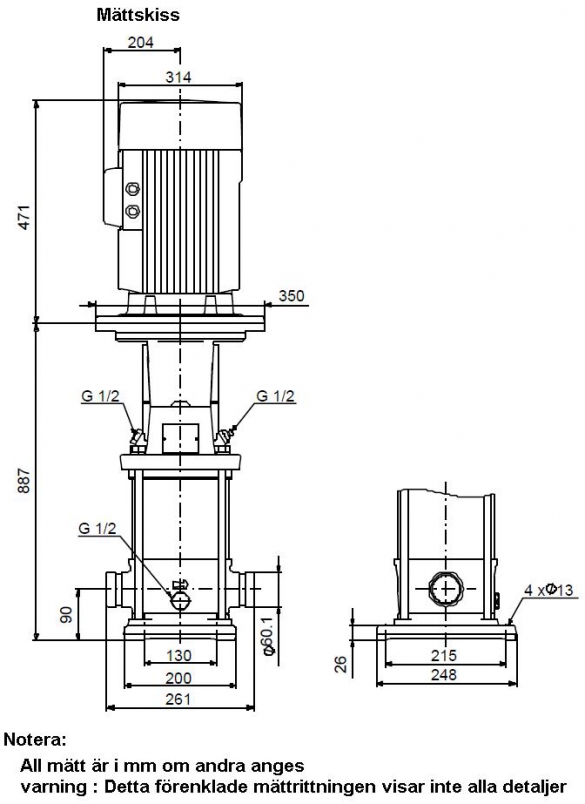

» Ritning med mått beskrivning

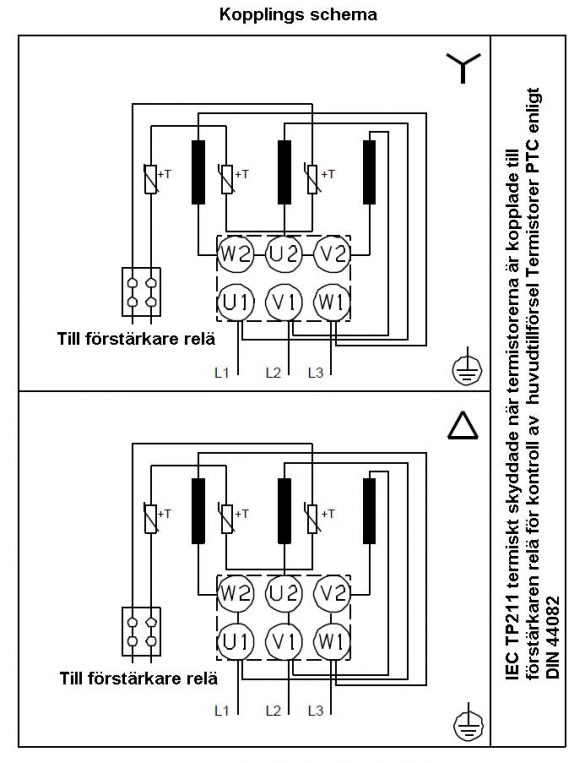

» Kopplings schema
