  2. Pump borrhålspump elektriska blandat flöde Caprari - E8P65

Pump borrhålspump elektriska blandat flöde Caprari - E8P65




Pump borrhålspump elektriska blandat flöde Caprari - E8P65

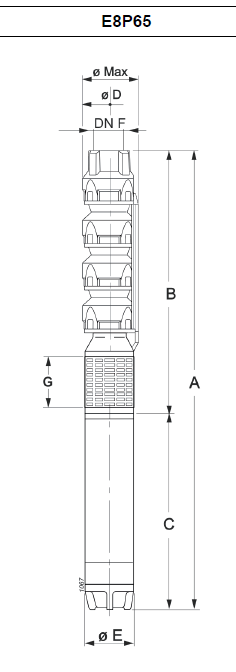

E8P65
Motor typ

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
E8P65/1D+MAC65A 203 65,5 1130 560 570 192 143 165,5 G5 ■
E8P65/1A+MAC67A 203 68 1175 560 615 192 143 165,5 G5 ■
E8P65/2T+MAC610A 203 83,5 1365 695 670 192 143 165,5 G5 ■
E8P65/2C+MAC612A 203 87,5 1335 695 700 192 143 165,5 G5 ■
E8P65/2A+MAC615A 203 90 1410 695 715 192 143 165,5 G5 ■
E8P65/3E+MAC615A 203 100,5 1545 830 715 192 143 165,5 G5 ■
E8P65/3JD+MAC617A 203 104 1580 830 750 192 143 165,5 G5 ■
E8P65/3K+MAC620A 203 108 1620 830 790 192 143 165,5 G5 ■
E8P65/4JC+MAC625A 203 122,5 1795 965 830 192 143 165,5 G5 ■
E8P65/4A+MAC630A 203 126,5 1885 965 920 192 143 165,5 G5 ■
E8P65/5KC+MAC630A 203 137 2020 1100 920 192 413 165,5 G5 ■
E8P65/5A+MAC635A 203 147 8155 1100 7055 192 143 165,5 G5 ○
E8P65/6C+MAC640A 203 173,5 2400 1235 1165 192 143 165,5 G5 ○
E8P65/6U+MAC640A 203 173,5 2400 1235 1165 192 143 165,5 G5 ○
E8P65/6C+MAC840 203 231 2320,5 1260,5 1060 192 191 193,5 G5 ■
E8P65/6U+MAC840 203 231 2320,5 1260,5 1060 192 191 193,5 G5 ■
E8P65/7A+MAC650B 203 209 2652 1370 1282 192 143 193,5 G5 ○
E8P65/7A+MAC850 203 253,5 2510,5 1395,5 1115 192 191 193,5 G5 ■
E8P65/9T+MAC660B 203 229,5 2962 1640 1322 192 143 193,5 G5 ○
E8P65/9T+MAC860 203 291 2860,5 1665,5 1195 192 191 193,5 G5 ■
E8P65/10Z+MAC870 203 321,5 3090,5 1800,5 1290 192 191 193,5 G5 ■
E8P65/11A+MAC880 203 350 3330,5 1935,5 1395 192 191 193,5 G5 ■
E8P65/12A+MAC890 203 369,5 3500,5 2070,5 1430 192 191 193,5 G5 ■
E8P65/14A+MAC8100 203 406 3840,5 2340,5 1500 192 191 193,5 G5 ○
E8P65/16A+MAC8125 203 457 4295,5 2610,5 1685 192 191 193,5 G5 ○
E8P65/17A+MAC8125 203 467,5 4409,5 2745,5 1685 192 191 193,5 G5 ○


■ - Utan koniska ventil

○ - på förfrågan

Backventil Ø = 5" Gas

E8P

Bult och muttrar i rostfritt stål

Pos. Delar Material
1 Ventilhus Gjutjärn
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Gjutjärn
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Gjutjärn
22 Skaftlagerbussning Stål / gummi
23 slitring Stål / gummi
25 Defender® -

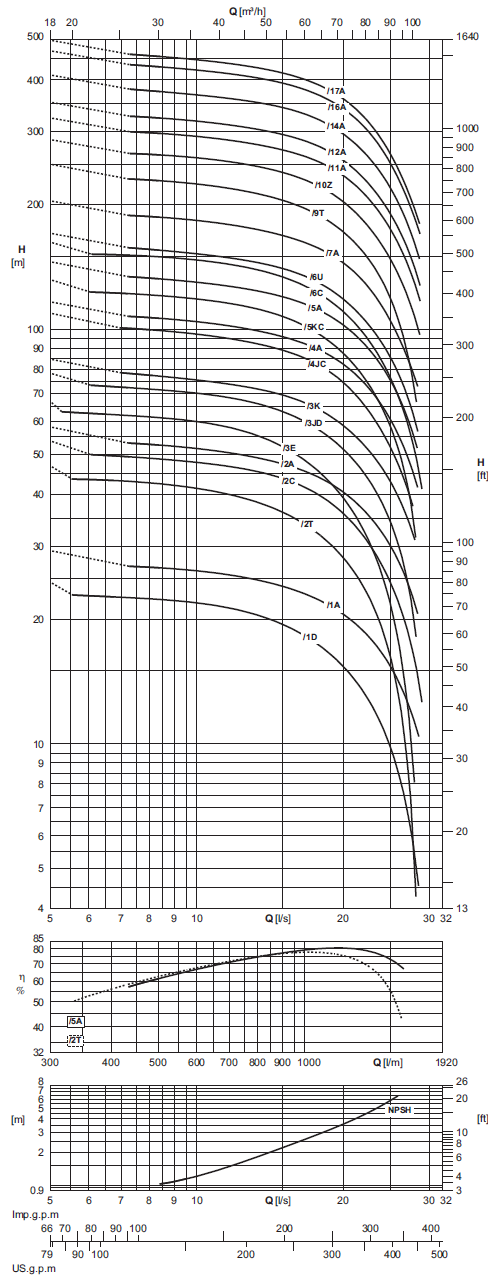

Elektrisk pump typ Motor effekt  Kapacitet
[l/s]] 0 8 9 10 12,5 15 17,5 20 22,2 25 27,5
[l/min] 0 480 540 600 750 900 1050 1200 1350 1500 1650
[m3/h] 0 28,8 32,4 36 45 54 63 72 81 90 99
[kW] [HP] Huvud
E8P65/1D+MAC65A 4 5,5 [m] 25 22,5 22 22 21 19,5 17,5 15,5 13 9,9 6,5
E8P65/1A+MAC67A 5,5 7,5 [m] 29,5 26,5 26 26 25,5 24 22,5 20,5 18 15,5 12
E8P65/2T+MAC610A 7,5 10 [m] 47,5 43,5 41,5 41,5 39,5 36,6 32,5 28,5 24 17 8,3
E8P65/2C+MAC612A 9,2 12,5 [m] 54 49 49 48,5 46 43,5 40 36 30,5 25 18
E8P65/2A+MAC615A 11 15 [m] 59 53 53 52 50 47,5 45 40,5 36 30 24,5
E8P65/3E+MAC615A 11 15 [m] 67 62 62 60 57 54 48 39 32,5 22,5 11
E8P65/3JD+MAC617A 13 17,5 [m] 79 72 71 70 67 63 58 51 43,5 34 22,5
E8P65/3K+MAC620A 15 20 [m] 85 77 76 75 73 69 65 59 51 43 33,5
E8P65/4JC+MAC625A 18,5 25 [m] 110 100 99 97 94 89 83 74 64 53 39,5
E8P65/4A+MAC630A 22 30 [m] 117 107 106 104 100 96 90 82 72 61 47,5
E8P65/5KC+MAC630A 22 30 [m] 132 121 120 119 114 107 99 87 74 58 38,5
E8P65/5A+MAC635A 26 35 [m] 146 133 132 130 126 120 113 103 90 75 59
E8P65/6C+MAC640A 30 40 [m] 162 149 147 145 140 133 123 110 94 75 55
E8P65/6U+MAC640A 30 40 [m] 170 155 153 151 146 139 131 118 102 84 65
E8P65/6C+MAC840 30 40 [m] 163 150 149 147 142 135 125 113 97 79 58
E8P65/6U+MAC840 30 40 [m] 171 157 156 154 149 141 132 120 104 87 67
E8P65/7A+MAC650B 37 50 [m] 204 187 185 183 177 169 159 144 127 105 83
E8P65/7A+MAC850 37 50 [m] 205 189 187 185 179 171 162 148 130 109 86
E8P65/9T+MAC660B 45 60 [m] 250 229 226 224 215 204 190 171 148 118 79
E8P65/9T+MAC860 45 60 [m] 253 233 231 229 221 210 197 178 155 126 89
E8P65/10Z+MAC870 51 70 [m] 287 264 262 259 250 239 223 203 177 147 115
E8P65/11A+MAC880 59 80 [m] 324 298 295 292 282 271 256 234 207 174 137
E8P65/12A+MAC890 66 90 [m] 353 325 321 318 308 295 279 255 225 190 149
E8P65/14A+MAC8100 75 100 [m] 411 377 372 368 357 343 323 296 260 219 171
E8P65/16A+MAC8125 92 125 [m] 470 432 427 422 409 393 371 340 301 251 197
E8P65/17A+MAC8125 92 125 [m] 499 457 452 447 433 416 392 360 316 265 206
[m] - 1 1,1 1,3 1,7 2,3 3 3,7 5 6 9,6

E8P65
  • Pump borrhålspump elektriska blandat flöde Caprari - E8P65
    Art. nr.
    CAPE8P65
    Pump borrhålspump elektriska blandat flöde Caprari - E8P65
