  1. Bevattningsteknik
  2. Pump borrhålspump elektriska blandat flöde Caprari - E6P55

Pump borrhålspump elektriska blandat flöde Caprari - E6P55




Pump borrhålspump elektriska blandat flöde Caprari - E6P55

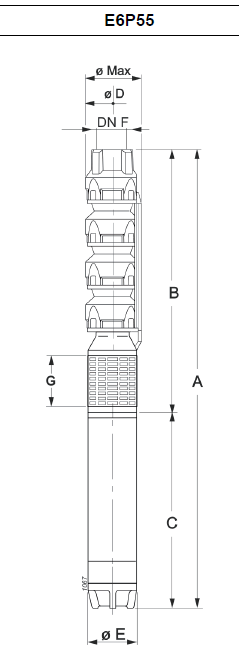

E6P55
Motor typ

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
E6P55/2A+MAC65A 150 56 1129 559 570 145,5 143 122 G3 ■
E6P55/3I+MAC67A 150 64 1289 674 615 145,5 143 122 G3 ■
E6P55/4A+MAC610A 150 75 1459 789 670 145,5 143 122 G3 ■
E6P55/5I+MAC612A 150 85 1604 904 700 145,5 143 122 G3 ■
E6P55/6I+MAC615A 150 93 1734 1019 715 145,5 143 122 G3 ■
E6P55/7I+MAC617A 150 103 1884 1134 750 145,5 143 122 G3 ■
E6P55/8I+MAC620A 150 113 2039 1249 790 145,5 143 122 G3 ■
E6P55/9A+MAC625A 150 123 2194 1364 830 145,5 143 122 G3 ■
E6P55/10A+MAC625A 150 129 2309 1479 830 145,5 143 122 G3 ■
E6P55/12N+MAC630A 150 145 2609 1709 920 145,5 143 122 G3 ■
E6P55/13A+MAC635A 150 161 8879 1824 7055 145,5 143 122 G3 ○
E6P55/14A+MAC635A 150 167 8994 1939 7055 145,5 143 122 G3 ○
E6P55/15A+MAC640A 150 189 3219 2054 1165 145,5 143 122 G3 ○
E6P55/16A+MAC640A 150 195 3334 2169 1165 145,5 143 122 G3 ○
E6P55/17A+MAC650B 150 206 3566 2284 1282 145,5 143 122 G3 ○
E6P55/19A+MAC650B 150 238 3796 2514 1282 145,5 143 122 G3 ○
E6P55/21A+MAC660B 150 250 4066 2744 1322 145,5 143 122 G3 ○
E6P55/23A+MAC660B 150 262 4296 2974 1322 145,5 143 122 G3 ○


                 ■ - Utan koniska ventil

                 ○ - på förfrågan

                 Backventil Ø = 3 " GasE6P


Bult och muttrar i rostfritt stål

Pos. Delar Material
1 ventilhus Gjutjärn
2 koniskt ventil Rostfritt stål
3 pumpaxeln Rostfritt stål
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Gjutjärn
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Gjutjärn
22 Skaftlagerbussning Stål / gummi
23 slitring Stål / gummi
25 Defender® -

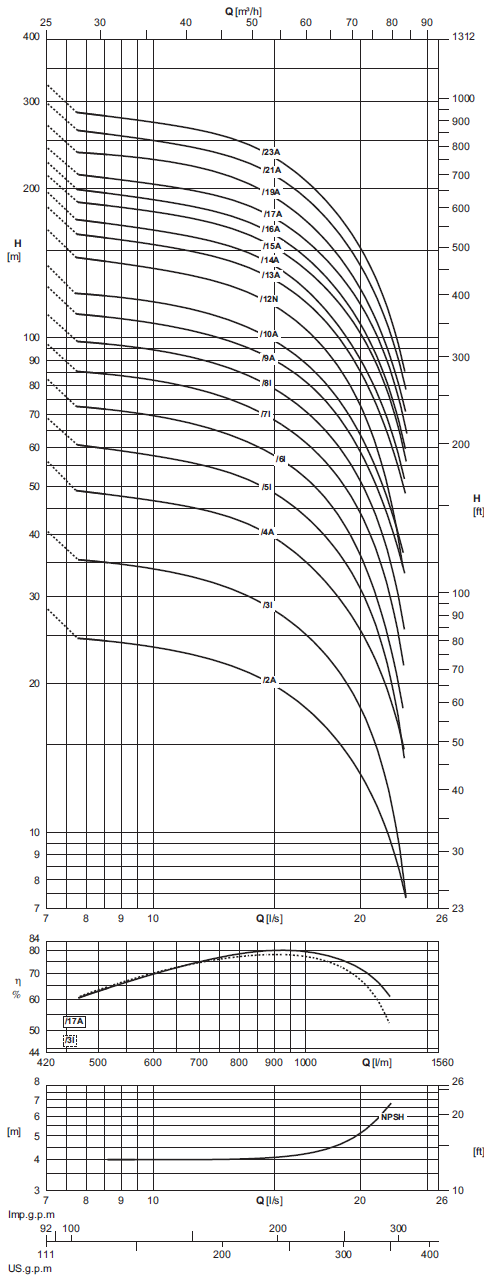

Elektrisk pump typ Motor effekt  Kapacitet
[l/s]] 0 8 10 11 12 13
[l/min] 0 480 600 660 720 780
[m3/h] 0 28,8 36 39,6 43,2 46,8
[kW] [HP] Huvud
E6P55/2A+MAC65A 4 5,5 [m] 29 25 24 23 22,5 21,5
E6P55/3I+MAC67A 5,5 7,5 [m] 41 35,5 34 33 32 31
E6P55/4A+MAC610A 7,5 10 [m] 57 49,5 47 46 44,5 43
E6P55/5I+MAC612A 9,2 12,5 [m] 69 61 58 56 55 53
E6P55/6I+MAC615A 11 15 [m] 84 73 69 68 66 63
E6P55/7I+MAC617A 13 17,5 [m] 98 86 82 80 77 75
E6P55/8I+MAC620A 15 20 [m] 112 98 94 92 89 86
E6P55/9A+MAC625A 18,5 25 [m] 128 112 107 104 101 98
E6P55/10A+MAC625A 18,5 25 [m] 141 123 118 115 112 108
E6P55/12N+MAC630A 22 30 [m] 167 145 138 135 131 127
E6P55/13A+MAC635A 26 35 [m] 185 162 155 151 147 142
E6P55/14A+MAC635A 26 35 [m] 199 173 169 161 157 152
E6P55/15A+MAC640A 30 40 [m] 213 187 179 176 171 166
E6P55/16A+MAC640A 30 40 [m] 227 198 193 186 181 176
E6P55/17A+MAC650B 37 50 [m] 243 213 215 200 195 189
E6P55/19A+MAC650B 37 50 [m] 270 237 236 224 218 211
E6P55/21A+MAC660B 45 60 [m] 298 261 256 244 239 232
E6P55/23A+MAC660B 45 60 [m] 325 284 272 267 260 252
NPSH - - 4 4 4 4

Elektrisk pump typ Motor effekt  Kapacitet
[l/s]] 14 15 16 18 19 20
[l/min] 840 900 960 1080 1140 1200
[m3/h] 50,4 54 57,6 64,8 68,4 72
[kW] [HP] Huvud
E6P55/2A+MAC65A 4 5,5 [m] 21 20 18,5 16 14,5 13
E6P55/3I+MAC67A 5,5 7,5 [m] 29,5 28 26,5 22,5 20 18
E6P55/4A+MAC610A 7,5 10 [m] 41,5 39,5 37 31,5 28,5 25,5
E6P55/5I+MAC612A 9,2 12,5 [m] 51 48,5 45,5 39 35 31
E6P55/6I+MAC615A 11 15 [m] 61 58 54 46,5 41,5 36
E6P55/7I+MAC617A 13 17,5 [m] 71 68 64 55 50 44
E6P55/8I+MAC620A 15 20 [m] 83 79 75 64 58 51
E6P55/9A+MAC625A 18,5 25 [m] 94 91 85 73 66 58
E6P55/10A+MAC625A 18,5 25 [m] 103 98 93 79 71 64
E6P55/12N+MAC630A 22 30 [m] 122 116 109 92 83 72
E6P55/13A+MAC635A 26 35 [m] 137 131 123 106 96 85
E6P55/14A+MAC635A 26 35 [m] 146 140 131 112 101 90
E6P55/15A+MAC640A 30 40 [m] 159 152 144 124 113 101
E6P55/16A+MAC640A 30 40 [m] 169 161 152 130 119 107
E6P55/17A+MAC650B 37 50 [m] 183 175 164 142 130 117
E6P55/19A+MAC650B 37 50 [m] 202 192 180 155 140 125
E6P55/21A+MAC660B 45 60 [m] 223 212 200 172 156 139
E6P55/23A+MAC660B 45 60 [m] 243 231 217 186 169 153
NPSH - 4,1 4,1 4,1 4,5 4,7 5,2

E6P55
E6P55/3I+MAC67A
  • Pump borrhålspump elektriska blandat flöde Caprari - E6P55
    Art. nr.
    CAPE6P55
    Pump borrhålspump elektriska blandat flöde Caprari - E6P55
