  2. Pump borrhålspump elektriska blandat flöde Caprari - E6P45

Pump borrhålspump elektriska blandat flöde Caprari - E6P45




Pump borrhålspump elektriska blandat flöde Caprari - E6P45

E6P45

Motor typ

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
E6P45/2I+MAC65A 150 55,5 1129 559 570 145,5 143 122 G3 ■
E6P45/3N+MAC67A 150 64 1284 674 615 145,5 143 122 G3 ■
E6P45/3A+MAC610A 150 69 1344 677 670 145,5 143 122 G3 ■
E6P45/4N+MAC610A 150 75 1459 789 670 145,5 143 122 G3 ■
E6P45/5U+MAC612A 150 84,7 1604 904 700 145,5 143 122 G3 ■
E6P45/6P+MAC615A 150 93,4 1689 1019 670 145,5 143 122 G3 ■
E6P45/7L+MAC617A 150 102,7 1884 1134 750 145,5 143 122 G3 ■
E6P45/7A+MAC620A 150 107 1924 1134 790 145,5 143 122 G3 ■
E6P45/8A+MAC625A 150 117 2079 1249 830 145,5 143 122 G3 ■
E6P45/9A+MAC625A 150 123 2194 1364 830 145,5 143 122 G3 ■
E6P45/11I+MAC630A 150 138,8 2514 1594 920 145,5 143 122 G3 ■
E6P45/13I+MAC635A 150 161 8879 1824 7055 145,5 143 122 G3 ○
E6P45/14A+MAC640A 150 182,7 3104 1939 1165 145,5 143 122 G3 ○
E6P45/16A+MAC650B 150 220 3451 2169 1282 145,5 143 122 G3 ○
E6P45/18A+MAC650B 150 232 3681 2399 1282 145,5 143 122 G3 ○
E6P45/20A+MAC660B 150 252 3951 2629 1322 145,5 143 122 G3 ○
E6P45/22A+MAC660B 150 264 4181 2859 1322 145,5 143 122 G3 ○



          ■ - Utan koniska ventil

          ○ - på förfrågan

          Backventil Ø = 3 " Gas

E6P


Bult och muttrar i rostfritt stål

Pos. Delar Material
1 ventilhus Gjutjärn
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Gjutjärn
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Gjutjärn
22 Skaftlagerbussning Stål / gummi
23 slitring Stål / gummi
25 Defender® -

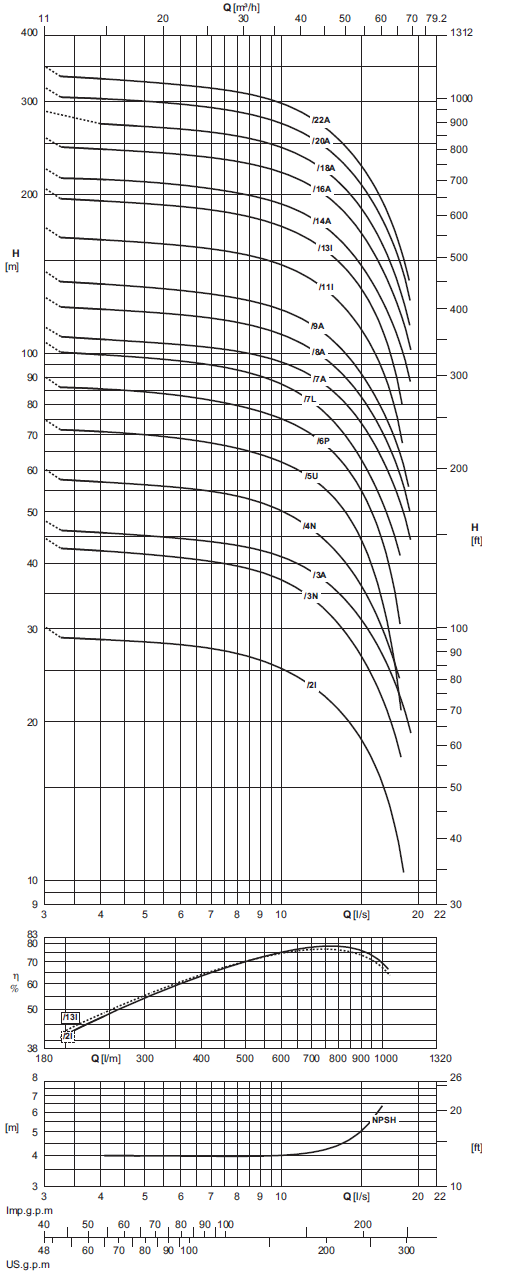

Elektrisk pump typ Motor effekt  Kapacitet
[l/s]] 0 4 6 7 8 9 10 11 12 13 14 15
[l/min] 0 240 360 420 480 540 600 660 720 780 840 900
[m3/h] 0 14,4 21,6 25,2 28,8 32,4 36 39,6 43,2 46,8 50,4 54
[kW] [HP] Huvud
E6P45/2I+MAC65A 4 5,5 [m] 30,5 28,5 28 27,5 27 26,5 25,5 24,5 23 22 21 19
E6P45/3N+MAC67A 5,5 7,5 [m] 45 42 41 39,5 39,5 38,5 37 35,5 33,5 31,5 29 26,5
E6P45/3A+MAC610A 7,5 10 [m] 48,5 45,5 45 44,5 43,5 42,5 41 40,5 38,5 36,5 34 31,5
E6P45/4N+MAC610A 7,5 10 [m] 61 57 56 55 54 53 51 48 46 44 40 36,5
E6P45/5U+MAC612A 9,2 12,5 [m] 75 71 69 68 66 65 62 60 57 53 49,5 44,5
E6P45/6P+MAC615A 11 15 [m] 91 85 83 82 79 79 76 72 70 66 61 55
E6P45/7L+MAC617A 13 17,5 [m] 105 99 97 95 93 91 88 84 80 75 69 63
E6P45/7A+MAC620A 15 20 [m] 112 106 104 103 101 99 96 93 89 85 79 73
E6P45/8A+MAC625A 18,5 25 [m] 128 121 118 117 115 112 108 106 101 95 89 83
E6P45/9A+MAC625A 18,5 25 [m] 144 135 132 130 127 124 123 118 113 106 99 94
E6P45/11I+MAC630A 22 30 [m] 174 164 160 158 155 152 147 142 136 129 120 111
E6P45/13I+MAC635A 26 35 [m] 207 195 190 187 184 181 175 169 161 154 143 132
E6P45/14A+MAC640A 30 40 [m] 224 212 208 205 201 197 192 185 178 168 158 146
E6P45/16A+MAC650B 37 50 [m] 257 244 239 235 231 226 220 213 203 194 182 169
E6P45/18A+MAC650B 37 50 [m] 288 272 266 262 258 253 247 237 227 215 202 187
E6P45/20A+MAC660B 45 60 [m] 319 303 296 292 287 281 273 263 252 238 224 208
E6P45/22A+MAC660B 45 60 [m] 350 331 322 317 312 305 297 287 273 258 241 227
NPSH [m] - 4 4 4 4 4 4 4,1 4,1 4,3 4,6 4,8
M.E.I. ≥ 0,40



E6P45

Motortyp

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
  • Pump borrhålspump elektriska blandat flöde Caprari - E6P45
    Art. nr.
    CAPE6P45
    Pump borrhålspump elektriska blandat flöde Caprari - E6P45
