Pump borrhålspump elektriska blandat flöde Caprari - E18S64




Pump borrhålspump elektriska blandat flöde Caprari - E18S64


E18S64

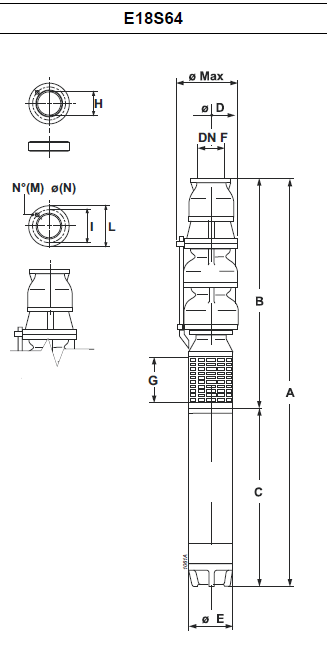

Motortyp

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
E18S64N/1L+MAC870 445 452 2490,5 1200,5 1290 384 191 262 230 ■
E18S64N/1H+MAC880 445 470 2595,5 1200,5 1395 384 191 262 230 ■
E18S64N/1G+MAC890 445 479 2630,5 1200,5 1430 384 191 262 230 ■
E18S64N/1F+MAC8100 445 494,5 2700,5 1200,5 1500 384 191 262 230 ○
E18S64/1D+MAC10125 435 613 2672 1175 1497 384 242 262 230 ■
E18S64/1B+MAC10150 435 656 2772 1175 1597 384 242 262 230 ■
E18S64/1A+MAC10180 435 708 2920 1175 1747 384 242 262 230 ■
E18S64/2G+MAC10180 435 804 3192 1445 1745 384 242 262 230 ■
E18S64/2EF+MAC10200 435 820 3292 1445 1847 384 242 262 230 ○
E18S64/2DE+MAC10250 435 885 3492 1445 2047 384 242 262 230 ■
E18S64/2DE+MAC12230A 435 951 3403 1445 1958 384 290 262 230 ■
E18S64/2C+MAC12260A 435 973 3553 1445 2108 384 290 262 230 ■
E18S64/2A+MAC12300C 435 1043 3403 1445 1958 384 290 262 230 ○
E18S64/3JF+MAC12340C 435 1188 3823 1715 2108 384 290 262 230 ○
E18S64/3B+MAC12475C 435 1259 4023 1715 2308 384 290 262 230 ○
E18S64/3A+MAC12475C 435 1259 4023 1715 2308 384 290 262 230 ○
E18S64/3JF+M14330 435 1271 3697 1715 1982 384 337 262 230 ○
E18S64/3B+M14430 435 1421 3907 1715 2192 384 337 262 230 ○
E18S64/3A+M14460 435 1482 4007 1715 2292 384 337 262 230 ○
E18S64/4CD+MAC12540C 435 1353 4343 1985 2358 384 290 262 230 ○
E18S64/4CD+M14500 435 1626 4397 1985 2412 384 337 262 230 ○

             ■ - på förfrågan

             ○ - Vänligen kontakta vår säljorganisation

             Backventil Ø =  Ø 200



Hål I L Motfläns
M N H
N° Ø [mm]
8 20 293 326 247





E18S64 - Delar

E18S64

Bult och muttrar i rostfritt stål

Pos. Delar Material
1 ventilhus Nodulärt gjutjärn
2 koniskt ventil Gjutjärn / Gummi
3 pumpaxeln Rostfritt stål
5(17) Lager buske Brons
6 Leverans hölje Gjutjärn
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Rostfritt stål
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Nodulärt gjutjärn
22 Lager buske Stål / Gummi
24 Axel  lager buske Brons
25 Ventils spindeln Rostfritt stål
26 Ventilring Gjutjärn
27(28) Slitring Gjutjärn
29 Sand vakt Rostfritt stål / gummi
34 Intermediär lager Stål

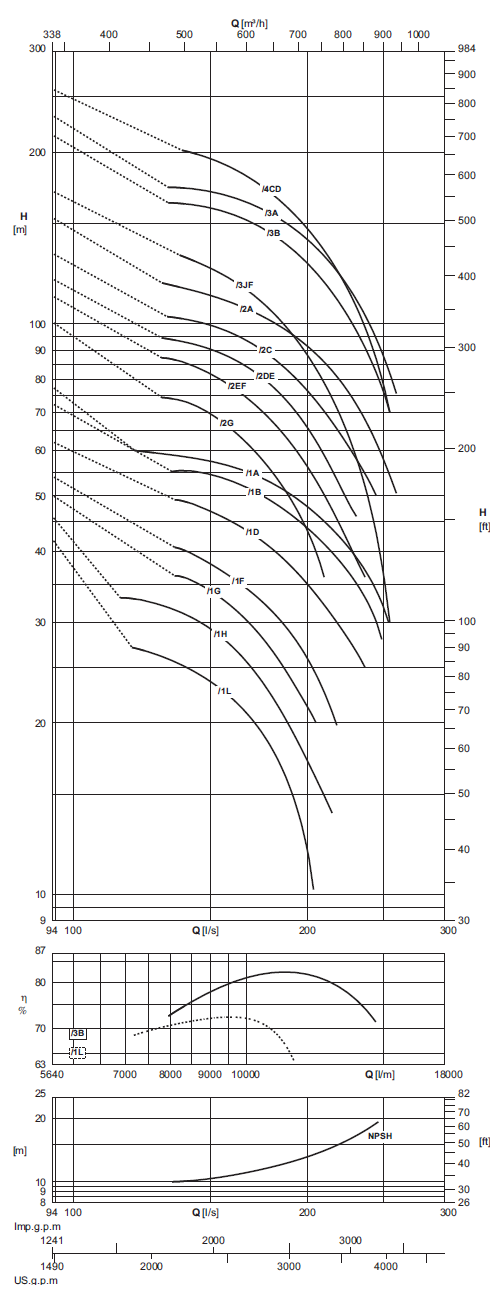

Elektrisk pumptyp Motoreffekt  Kapacitet
[l/s]] 0 120 130 140 150 160
[l/min] 0 7200 7800 8400 9000 9600
[m3/h] 0 432 468 504 540 576
[kW] [HP] Huvud
E18S64N/1L+MAC870 51 70 [m] 42 27 26 25 23,5 22
E18S64N/1H+MAC880 59 80 [m] 46 33 32 31 29 27
E18S64N/1G+MAC890 66 90 [m] 50 - - 36 34 32
E18S64N/1B+MAC8150 110 150 [m] 71 - - 53 52 51
E18S64/1D+MAC10125 90 125 [m] 62 - - 48,5 47 45
E18S64/1B+MAC10150 110 150 [m] 72 - - 55 54 53
E18S64/1A+MAC10180 132 180 [m] 77 60 59 58 57 56
E18S64/2G+MAC10180 132 180 [m] 101 - 74 73 69 65
E18S64/2EF+MAC10200 150 200 [m] 112 - 87 85 82 77
E18S64/2DE+MAC10250 185 250 [m] 120 - 93 92 89 84
E18S64/2DE+MAC12230A 170 230 [m] 120 - 94 93 90 87
E18S64/2C+MAC12260A 190 260 [m] 133 - - 102 99 96
E18S64/2A+MAC12300C 220 300 [m] 153 - 118 115 112 109
E18S64/3JF+MAC12340C 250 340 [m] 170 - 135 129 123 117
E18S64/3B+MAC12475C 350 475 [m] 213 - - 161 158 153
E18S64/3A+MAC12475C 350 475 [m] 230 - - 173 168 163
E18S64/3JF+M14330 240 330 [m] 171 - - 130 125 119
E18S64/3B+M14430 315 430 [m] 214 - - 162 159 155
E18S64/3A+M14460 340 460 [m] 232 - - 173 170 167
E18S64/4CD+MAC12540C 400 540 [m] 256 - 204 197 190 182
E18S64/4CD+M14500 370 500 [m] 258 - - 200 195 187
NPSH [m] - 10 8,6 10 10,5 11


Elektrisk pumptyp Motoreffekt  Kapacitet
[l/s]] 170 180 190 200 225 250
[l/min] 10200 10800 11400 12000 13500 15000
[m3/h] 612 648 684 720 810 900
[kW] [HP] Huvud
E18S64N/1L+MAC870 51 70 [m] 20 18 15,5 12 - -
E18S64N/1H+MAC880 59 80 [m] 25 22,5 19,5 17 - -
E18S64N/1G+MAC890 66 90 [m] 29,5 27 24 21,5 - -
E18S64N/1F+MAC8100 75 100 [m] 33,5 31,5 29 26 - -
E18S64N/1B+MAC8150 110 150 [m] 49 47 44,5 41,5 34 -
E18S64/1D+MAC10125 90 125 [m] 43 40,5 37,5 35 28 -
E18S64/1B+MAC10150 110 150 [m] 51 49 46,5 44 37 -
E18S64/1A+MAC10180 132 180 [m] 55 53 50 48 41 32
E18S64/2G+MAC10180 132 180 [m] 60 55 49,5 43,5 - -
E18S64/2EF+MAC10200 150 200 [m] 73 67 62 56 41,5 -
E18S64/2DE+MAC10250 185 250 [m] 79 74 68 62 46,5 -
E18S64/2DE+MAC12230A 170 230 [m] 83 78 72 66 49 -
E18S64/2C+MAC12260A 190 260 [m] 92 87 82 76 61 -
E18S64/2A+MAC12300C 220 300 [m] 105 101 96 91 76 58
E18S64/3JF+MAC12340C 250 340 [m] 111 104 96 87 63 38
E18S64/3B+MAC12475C 350 475 [m] 148 141 133 125 12 77
E18S64/3A+MAC12475C 350 475 [m] 158 152 146 138 113 85
E18S64/3JF+M14330 240 330 [m] 112 105 97 88 64 36,5
E18S64/3B+M14430 315 430 [m] 150 143 136 127 103 76
E18S64/3A+M14460 340 460 [m] 162 155 148 140 116 88
E18S64/4CD+MAC12540C 400 540 [m] 173 164 154 143 114 85
E18S64/4CD+M14500 370 500 [m] 179 169 158 147 115 78
NPSH [m] 11,5 12 12,5 13 15,5 19,5


E18S64
  • Pump borrhålspump elektriska blandat flöde Caprari - E18S64
    Art. nr.
    CAPE18S64
    Pump borrhålspump elektriska blandat flöde Caprari - E18S64
