Öken linje - E6XD35

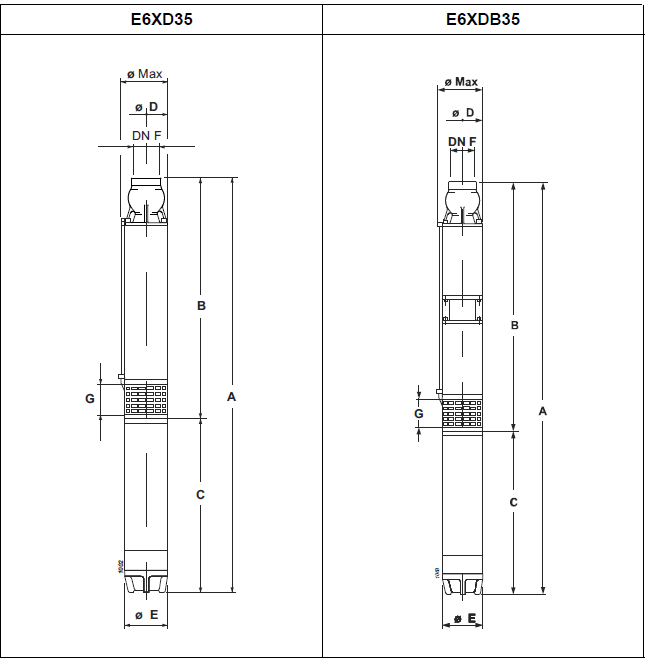

Typ	Ø max	Vikt	A	B	C	D	E	G	F
Typ	[mm]	[kg]	[mm]
E6XD35/3+MCH415	135	19	823	403	420	127	96	100	G2 1/2
E6XD35/4+MCH42	135	20,5	885	438	447	127	96	100	G2 1/2
E6XD35/6+MCH43	135	23,5	983	508	475	127	96	100	G2 1/2
E6XD35/7+MCH44	135	26,5	1058	543	515	127	96	100	G2 1/2
E6XD35/9+MCH455	135	31,5	1153	613	540	127	96	100	G2 1/2
E6XD35/9+MAC65A	135	43,5	1178	648	530	141	143	100	G2 1/2
E6XD35/11+MCR475	135	40	1368	683	685	127	96	100	G2 1/2
E6XD35/11+MAC67A	145	47,5	1268	718	550	141	143	100	G2 1/2
E6XD35/13+MCR475	135	40	1497	812	770	127	96	100	G2 1/2
E6XD35/13+MAC67A	145	48,5	1397	847	595	141	143	100	G2 1/2
E6XD35/15+MCR410	135	45,5	1652	882	770	127	96	100	G2 1/2
E6XD35/15+MAC610A	145	55	1512	917	595	141	143	100	G2 1/2
E6XD35/18+MCR410	135	47	1757	987	770	127	96	100	G2 1/2
E6XD35/18+MAC610A	145	57	1617	1022	595	141	143	100	G2 1/2
E6XD35/22+MAC612A	145	63,5	1802	1162	640	141	143	100	G2 1/2
E6XD35/26+MAC615A	145	69	1972	1302	670	141	143	100	G2 1/2
E6XD35/31+MAC617A	145	75,5	2177	1477	700	141	143	100	G2 1/2
E6XD35/35+MAC620A	145	82,5	2332	1617	715	141	143	100	G2 1/2
E6XDB35/40+MAC625A	145	90	2734	1984	750	141	143	100	G2 1/2
E6XDB35/44+MAC625A	145	42	2874	2124	750	141	143	100	G2 1/2
E6XDB35/48+MAC630A	145	99,5	3054	2264	790	141	143	100	G2 1/2
E6XDB35/52+MAC630A	145	102	3194	2404	790	141	143	100	G2 1/2
E6XDB35/56+MAC630A	145	105	3334	2544	790	141	143	100	G2 1/2
E6XDB35/60+MAC635A	145	117,5	3559	2684	875	141	143	100	G2 1/2
E6XDB35/65+MAC635A	145	121	3734	2859	875	141	143	100	G2 1/2

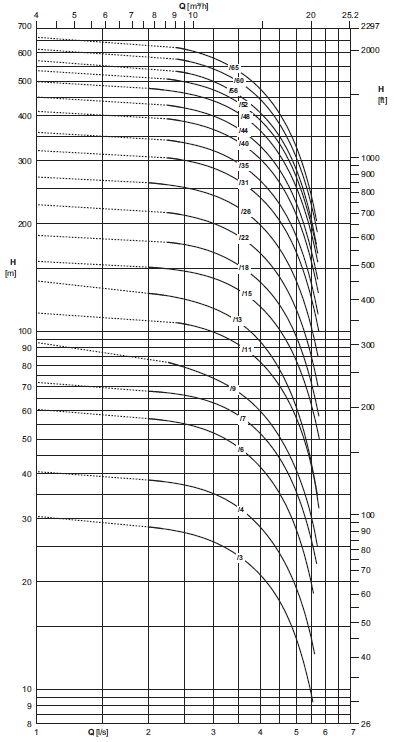

Elektrisk pumptyp	Motoreffekt		Kapacitet
			[l/s]]	0	2,4	2,6	2,8	3	3,5	4	4,5	5	5,5
			[l/min]	0	144	156	168	180	21	240	270	300	330
			[m³/h]	0	8,6	9,4	10,1	10,8	12,6	14,4	16,2	18	19,8
	[kW]	[HP]	Huvud
E6XD35/3+MCH415	1,1	1,5	[m]	30,5	27,5	27	26,5	26	23,5	21	17,5	14	9,5
E6XD35/4+MCH42	1,5	2	[m]	40,5	37,5	37	36	35	32	28,5	24	19	13,5
E6XD35/6+MCH43	2,2	3	[m]	60	56	55	53	52	47,5	41,5	35,5	28	19,5
E6XD35/7+MCH44	3	4	[m]	72	67	66	64	63	58	52	44,5	35,5	26
E6XD35/9+MCH455	4	5,5	[m]	93	80	78	76	74	67	60	51	41	30
E6XD35/9+MAC65A	4	5,5	[m]	94	88	87	85	84	77	70	60	49	36,5
E6XD35/11+MCR475	5,5	7,5	[m]	112	105	104	102	99	91	82	70	57	41,5
E6XD35/11+MAC67A	5,5	7,5	[m]	115	108	106	104	102	95	85	74	62	49
E6XD35/13+MCR475	5,5	7,5	[m]	138	124	122	119	116	106	93	78	61	42,5
E6XD35/13+MAC67A	5,5	7,5	[m]	135	126	124	122	119	110	98	84	68	50
E6XD35/15+MCR410	7,5	10	[m]	157	148	146	143	140	130	117	101	83	62
E6XD35/15+MAC610A	7,5	10	[m]	157	148	146	143	140	130	117	101	83	62
E6XD35/18+MCR410	7,5	10	[m]	185	176	173	170	166	153	137	118	96	71
E6XD35/18+MAC610A	7,5	10	[m]	185	176	173	170	166	153	137	118	96	71
E6XD35/22+MAC612A	9,2	12,5	[m]	226	212	209	205	200	184	165	142	115	84
E6XD35/26+MAC615A	11	15	[m]	270	254	250	245	239	221	198	170	138	102
E6XD35/31+MAC617A	13	17,5	[m]	320	302	298	292	285	263	236	204	166	122
E6XD35/35+MAC620A	15	20	[m]	359	339	333	327	319	294	263	227	184	134
E6XDB35/40+MAC625A	18,5	25	[m]	411	388	382	374	366	338	303	261	211	155
E6XDB35/44+MAC625A	18,5	25	[m]	451	424	417	409	399	368	329	283	228	166
E6XDB35/48+MAC630A	22	30	[m]	498	466	459	450	440	406	363	312	252	185
E6XDB35/52+MAC630A	22	30	[m]	535	501	493	483	472	435	388	334	270	196
E6XDB35/56+MAC630A	22	30	[m]	570	531	523	512	498	456	407	351	283	202
E6XDB35/60+MAC635A	26	35	[m]	614	575	566	554	540	497	444	380	305	223
E6XDB35/65+MAC635A	26	35	[m]	662	619	608	594	579	532	475	406	327	236
NPSH			[m]	-	-		1,9	2	2,8	3	3,9	7	-
M.E.I. ≥ 0,10

Dynamiska momentum i den våta slutet

Standardkonstruktion
Elektrisk pumptyp	J våt
	enstegs	För varje ytterligare etapp
	J=1/4 PD2
	[kgm2]
E6XD35 ( x 4" )	0,000195	0,000065
E6XD35 ( x 6" )	0,000260	0,000065

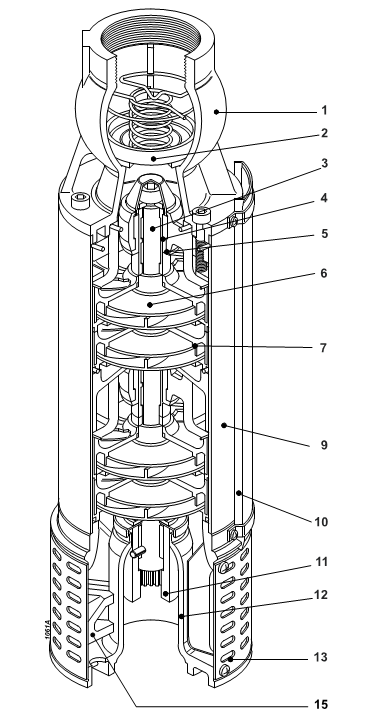

E6XD35

Pos.	Delar	Material
1	Ventil hölje	Rostfritt stål
2	Koniskt ventil	Rostfritt stål
3	Pumpaxeln	Rostfritt stål
4	Axelhylsan	Rostfritt stål
5	Pumpaxellagerbussning	Gummi
6	Pumphjul	Teknopolymer
7	Diffuser	Teknopolymer
9	Stage hölje	Rostfritt stål
10	Kabelskydd	Rostfritt stål
11	Flänskoppling	Rostfritt stål
12	Sugkåpan	Rostfritt stål
13	Sil	Rostfritt stål
15	Defender®	-

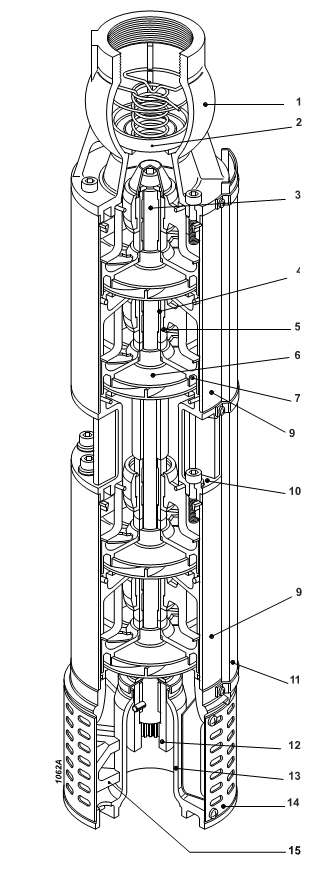

E6XD35B

E6XDB

Pos.	Delar	Material
1	Ventil hölje	Rostfritt stål
2	Koniskt ventil	Rostfritt stål
3	Pumpaxeln	Rostfritt stål
4	Axelhylsan	Rostfritt stål
5	Pumpaxellagerbussning	Gummi
6	Pumphjul	Teknopolymer
7	Diffuser	Teknopolymer
9	Stage hölje	Rostfritt stål
10	Kabelskydd	Rostfritt stål
11	Flänskoppling	Rostfritt stål
12	Sugkåpan	Rostfritt stål
13	Sil	Rostfritt stål
15	Defender®	-

Öken linje - E6XD35

E6XD35

E6XD35B
