  2. Öken linje - E6XD30

Öken linje - E6XD30




Öken linje - E6XD30

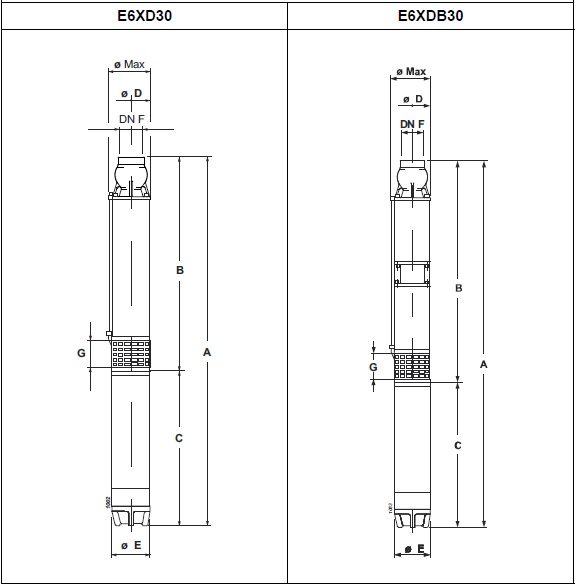

Typ Ø
max		 Vikt A B C D E G F
[mm] [kg] [mm]
E6XD30/5+MCH42 135 21 870 473 397 127 96 - G2 1/2
E6XD30/8+MCH43 135 24,5 1015 578 437 127 96 - G2 1/2
E6XD30/10+MCH44 135 28,5 1066 648 418 127 96 - G2 1/2
E6XD30/13+MCH455 135 34 1280 812 468 127 96 - G2 1/2
E6XD30/13+MAC65A 145 46 1377 847 530 141 143 100 G2 1/2
E6XD30/16+MCR475 135 42 1617 917 700 127 96 - G2 1/2
E6XD30/16+MAC67A 145 50,5 1502 952 550 141 143 100 G2 1/2
E6XD30/18+MCR475 135 43,5 1687 987 700 127 96 - G2 1/2
E6XD30/18+MAC67A 145 52 1572 1022 550 141 143 100 G2 1/2
E6XD30/21+MCR410 135 49,5 1892 1092 800 127 96 - G2 1/2
E6XD30/21+MAC610A 145 59 1722 1127 595 141 143 100 G2 1/2
E6XD30/24+MCR410 135 51,5 1997 1197 800 127 96 - G2 1/2
E6XD30/24+MAC610A 145 61 1827 1232 595 141 143 100 G2 1/2
E6XD30/28+MAC612A 145 67,5 2012 1372 640 141 143 100 G2 1/2
E6XD30/31+MAC612A 145 69,5 2117 1477 640 141 143 100 G2 1/2
E6XD30/36+MAC615A 145 75,5 2332 1652 670 141 143 100 G2 1/2
E6XDB30/42+MAC617A 145 83 2754 2054 700 141 143 100 G2 1/2
E6XDB30/47+MAC620A 145 90,5 2944 2229 715 141 143 100 G2 1/2
E6XDB30/52+MAC625A 145 98 3154 2404 750 141 143 100 G2 1/2
E6XDB30/56+MAC625A 145 101 3294 2544 750 141 143 100 G2 1/2
E6XDB30/60+MAC625A 145 103,5 3434 2894 790 141 143 100 G2 1/2
E6XDB30/65+MAC630A 145 110,5 3649 2859 750 141 143 100 G2 1/2

Elektrisk pumptyp Motoreffekt Kapacitet
[l/s]] 0 1,6 1,8 2 2,2 2,4 2,6 2,8 3 3,5 4
[l/min] 0 96 108 120 132 144 156 168 180 210 240
[m3/h] 0 5,8 6,5 7,2 7,9 8,6 9,4 10,1 10,8 12,6 14,4
[kW] [HP] Huvud
E6XD30/5+MCH42 1,5 2 [m] 52 48,5 47 45,5 44 42 40 37,5 35 28 19
E6XD30/8+MCH43 2,2 3 [m] 82 75 73 71 68 65 62 58 54 41,5 27,5
E6XD30/10+MCH44 3 4 [m] 104 94 92 89 86 82 78 73 67 53 36
E6XD30/13+MCH455 4 5,5 [m] 133 123 120 117 112 107 101 95 89 71 48
E6XD30/13+MAC65A 4 5,5 [m] 137 129 126 123 118 114 108 102 95 77 55
E6XD30/16+MCR475 5,5 7,5 [m] 165 153 150 145 140 134 127 120 112 89 61
E6XD30/16+MAC67A 5,5 7,5 [m] 168 158 154 150 145 139 132 125 117 94 67
E6XD30/18+MCR475 5,5 7,5 [m] 184 170 166 160 155 148 141 132 123 98 66
E6XD30/18+MAC67A 5,5 7,5 [m] 189 176 173 168 162 156 148 140 130 104 73
E6XD30/21+MCR410 7,5 10 [m] 222 209 205 200 193 185 176 166 156 126 90
E6XD30/21+MAC610A 7,5 10 [m] 222 209 205 200 193 185 176 166 156 126 90
E6XD30/24+MCR410 7,5 10 [m] 253 232 228 221 214 205 195 184 172 137 96
E6XD30/24+MAC610A 7,5 10 [m] 253 232 228 221 214 205 195 184 172 137 96
E6XD30/28+MAC612A 9,2 12,5 [m] 295 277 271 264 255 244 232 219 205 165 116
E6XD30/31+MAC612A 9,2 12,5 [m] 325 305 298 289 279 268 254 240 225 182 128
E6XD30/36+MAC615A 11 15 [m] 378 354 346 336 324 311 295 279 261 209 147
E6XDB30/42+MAC617A 13 17,5 [m] 441 413 405 394 381 365 348 328 307 246 170
E6XDB30/47+MAC620A 15 20 [m] 489 458 448 435 420 403 383 361 337 269 188
E6XDB30/52+MAC625A 18,5 25 [m] 542 509 498 484 468 448 427 402 376 302 212
E6XDB30/56+MAC625A 18,5 25 [m] 581 542 530 515 497 476 452 426 397 316 219
E6XDB30/60+MAC625A 18,5 25 [m] 621 577 560 546 527 505 480 452 421 333 229
E6XDB30/65+MAC630A 22 30 [m] 675 630 616 598 577 553 527 498 466 370 254
NPSH - - - 2 2,1 2,2 2,4 2,8 3,2 4,6 -
M.E.I. ≥ 0,10



Dynamiska momentum i den våta slutet

Standardkonstruktion
Elektrisk pumptyp J våt
enstegs För varje ytterligare etapp
J=1/4 PD2
[kgm2]
E6XD30 ( x 4" ) 0,000182 0,000052
E6XD30 ( x 6" ) 0,000247 0,000052

E6XD30
E4XED

Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -

E6XD30B

E6XDB


Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -
  • Öken linje - E6XD30
    Art. nr.
    CAPE6XD30
    Öken linje - E6XD30
