  1. Bevattningsteknik
  2. Öken linje - E6XD20

Öken linje - E6XD20




Öken linje - E6XD20

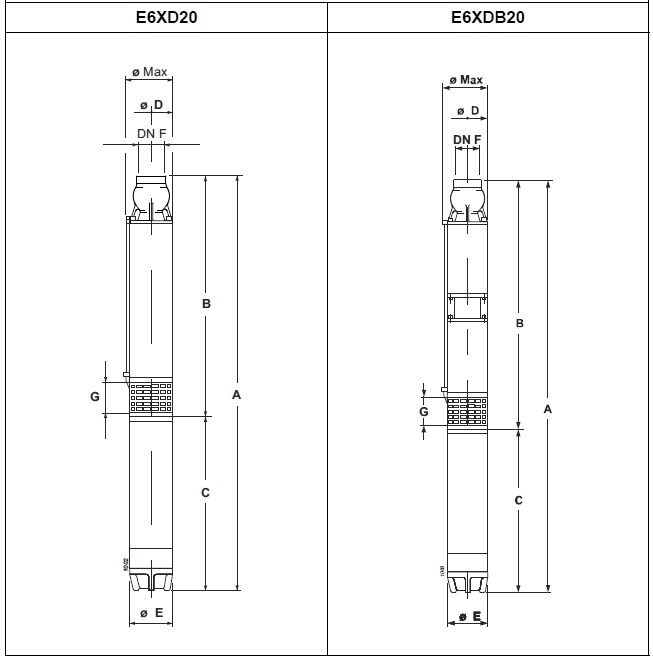

Typ Ø
max		 Vikt A B C D E G F
[mm] [kg] [mm]
E6XD20/9+MCH415 135 21 988 568 420 127 96 100 G2 1/2
E6XD20/12+MCH42 135 23,5 1105 658 447 127 96 100 G2 1/2
E6XD20/18+MCK43 135 28,5 1372 897 475 127 96 100 G2 1/2
E6XD20/24+MCR44 135 37,5 1597 1077 520 127 96 100 G2 1/2
E6XD20/30+MCR455 135 44 1847 1257 590 127 96 100 G2 1/2
E6XD20/30+MAC65A 145 53 1822 1292 530 141 143 100 G2 1/2
E6XDB20/36+MAC67A 145 59 2214 1664 550 141 143 100 G2 1/2
E6XDB20/40+MAC67A 145 61 2334 1784 550 141 143 100 G2 1/2
E6XDB20/44+MAC67A 145 63,5 2454 1904 550 141 143 100 G2 1/2
E6XDB20/50+MAC610A 145 71,5 2679 2084 595 141 143 100 G2 1/2
E6XDB20/56+MAC610A 145 75 2859 2264 595 141 143 100 G2 1/2
E6XDB20/63+MAC612A 145 82,5 3114 2474 640 141 143 100 G2 1/2
E6XDB20/70+MAC612A 145 86,5 3324 2684 640 141 143 100 G2 1/2
E6XDB20/76+MAC615A 145 92,5 3534 2864 670 141 143 100 G2 1/2

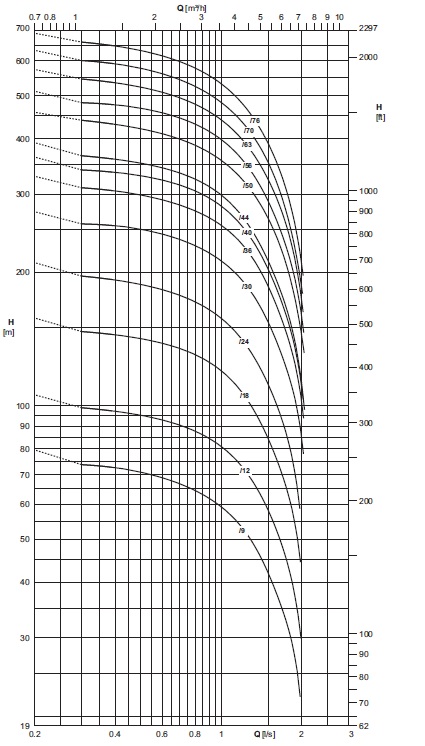

Elektrisk pumptyp Motoreffekt Kapacitet
[l/s]] 0 0,3 0,5 0,7 0,8 0,9 1 1,2 1,4 1,6 1,8 2
[l/min] 0 18 30 42 48 54 60 72 84 96 108 120
[m3/h] 0 1,1 1,8 2,5 2,9 3,2 3,6 4,3 5 5,8 6,5 7,2
[kW] [HP] Huvud
E6XD20/9+MCH415 1,1 1,5 [m] 79 74 71 67 64 62 59 53 46 38 31 -
E6XD20/12+MCH42 1,5 2 [m] 106 99 95 90 87 84 81 73 63 53 42,5 -
E6XD20/18+MCK43 2,2 3 [m] 158 147 141 134 130 125 120 107 92 77 62 -
E6XD20/24+MCR44 3 4 [m] 210 196 187 177 171 165 157 140 121 102 81 -
E6XD20/30+MCR455 4 5,5 [m] 274 257 250 237 229 221 212 191 167 141 115 84
E6XD20/30+MAC65A 4 5,5 [m] 274 257 250 237 229 221 212 191 167 141 115 84
E6XDB20/36+MAC67A 5,5 7,5 [m] 329 310 298 283 275 265 255 231 201 170 139 101
E6XDB20/40+MAC67A 5,5 7,5 [m] 364 340 330 314 305 294 282 253 220 185 151 110
E6XDB20/44+MAC67A 5,5 7,5 [m] 392 366 352 334 324 312 298 267 230 193 157 112
E6XDB20/50+MAC610A 7,5 10 [m] 459 440 421 399 386 372 357 323 285 242 196 144
E6XDB20/56+MAC610A 7,5 10 [m] 511 482 468 445 431 415 398 358 313 265 216 158
E6XDB20/63+MAC612A 9,2 12,5 [m] 572 545 522 494 478 460 441 397 349 297 241 172
E6XDB20/70+MAC612A 9,2 12,5 [m] 632 600 576 543 524 504 482 435 382 322 257 185
E6XDB20/76+MAC615A 11 15 [m] 691 660 631 596 576 555 531 480 421 357 289 208
NPSH - - 1,9 1,9 1,9 1,9 1,9 2 2 2,1 2,2 -
M.E.I. ≥ 0,10



Dynamiska momentum i den våta slutet

Standard construction
Elektrisk pumptyp J våt
enstegs För varje ytterligare etapp
J=1/4 PD2
[kgm2]
E6XD20 ( x 4" ) 0,000143 0,000026
E6XD20 ( x 6" ) 0,000190 0,000026


E6XD20
E4XED

Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -

E6XD20B

E6XDB


Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -
  • Öken linje - E6XD20
    Art. nr.
    CAPE6XD20
    Öken linje - E6XD20
