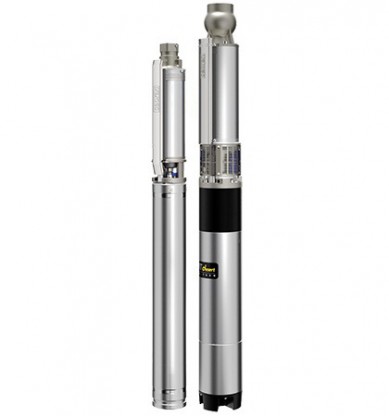

Öken linje - E4XED40

Öken linje - E4XED40

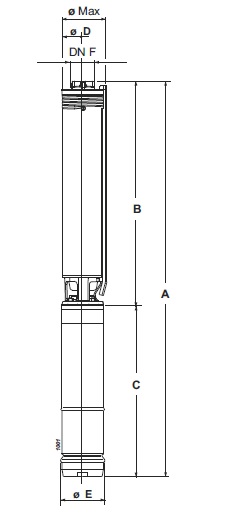

Typ	Backventil	Ø max	Vikt	A	B	C	D	E	F
Typ	Backventil	[mm]	[kg]	[mm]
E4XED40/6+MC41	2" Gas	98	12,5	748,5	408,5	340	93	96	G2
E4XED40/9+MCH415	2" Gas	98	14,6	941	521	420	93	96	G2
E4XED40/12+MCH42	2" Gas	98	16,1	1080,5	633,5	447	93	96	G2
E4XED40/17+MCH43	2" Gas	98	19,3	1323,5	848,5	475	93	96	G2
E4XED40/23+MCH44	2" Gas	98	23,4	1588,5	1073,5	515	93	96	G2

Elektrisk pumptyp	Motoreffekt		Kapacitet
			[l/s]]	0	1	1,2	1,4	1,6	1,8	2	2,4	2,6	2,8	3
			[l/min]	0	60	72	84	96	108	120	144	156	168	180
			[m3/h]	0	3,6	4,3	5	5,8	6,5	7,2	8,6	9,4	10,1	10,8
	[kW]	[HP]	Huvud
E4XED40/6+MC41	0,75	1	[m]	37	32,5	31,5	31	29,5	28	26	21,5	18,5	15,5	12,5
E4XED40/9+MCH415	1,1	1,5	[m]	56	48,5	47,5	46	44	41,5	38,5	31,5	27,5	23,5	19
E4XED40/12+MCH42	1,5	2	[m]	74	65	63	61	59	55	51	42	36,5	31	25
E4XED40/17+MCH43	2,2	3	[m]	108	94	92	89	85	80	75	61	54	45,5	37
E4XED40/23+MCH44	3	4	[m]	145	127	125	121	116	110	103	85	74	63	52
			[m]	-	-	-	2,2	2,2	2,3	2,7	2,8	3,2	4,2	-
M.E.I. ≥ 0,10

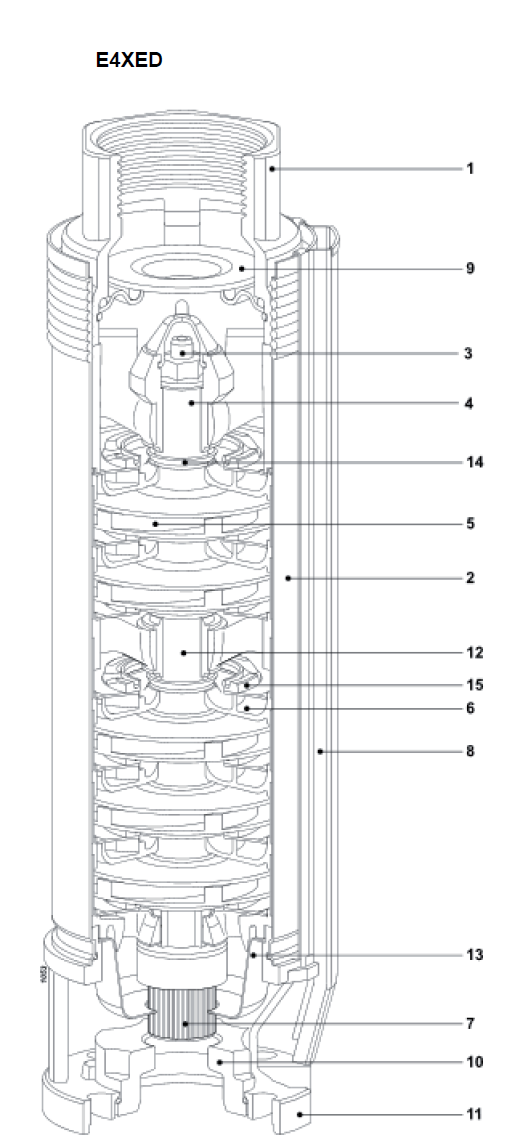

E4XED

Pos.	Delar	Material
1	Ventilhus	Rostfritt stål
2	Hölje	Rostfritt stål
3	Shaft	Rostfritt stål
4(12)	Axelhylsan	Aluminiumoxid
5	Pumphjul	Technopolyme
6	Diffuser	Technopolyme
7	Box koppling	Rostfritt stål
8	Kabelskydd	Rostfritt stål
9	Koniskt ventil	Rostfritt stål
9	Konisk ventil (E4XPD)	Technopolyme
10	Defender®	-
11	Sugkåpan	Rostfritt stål
13	Strainer	Rostfritt stål
14	Sand vakt	Rostfritt stål
15	Mellanplatta	Rostfritt stål/Gummi
