Frekvensomformare Grundfos CUE 3X380-500V IP55 37kW 73A

Frekvensomformare Grundfos CUE 3X380-500V IP55 37kW 73A

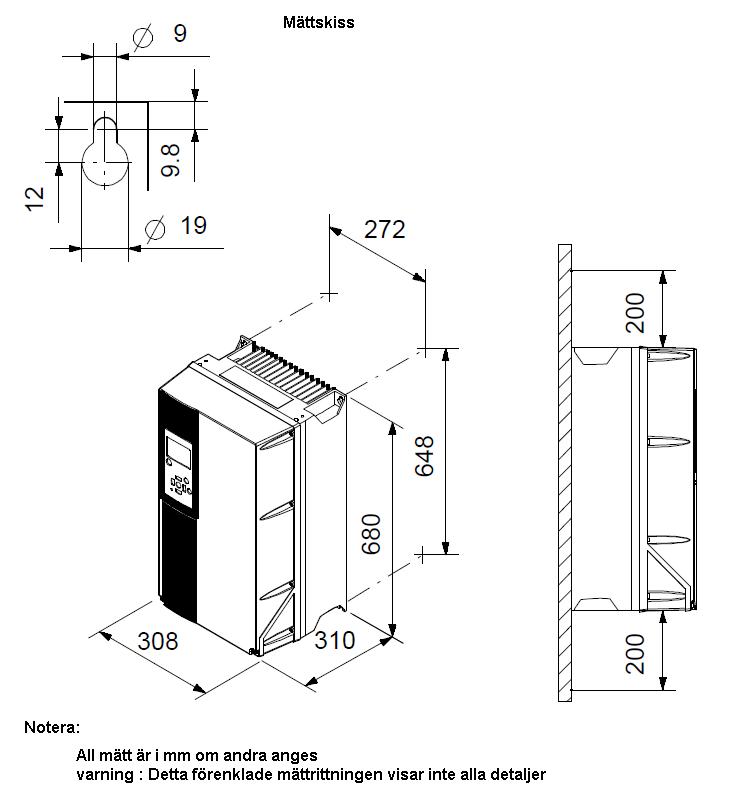

» Ritning med mått beskrivning
- CUE är en komplett serie externa frekvensomformare avsedda för varvtalsreglering av många olika Grundfospumpar.
- CUE har inbyggd PI-styrenhet och erbjuder samma funktioner och användargränssnitt som Grundfos E-pumpar.
- CUE-lösningar kan alltså betraktas som en förlängning av E-pumpserien.
- Samma funktioner och användargränssnitt som med Grundfos E-pumpar
- Applikations- och pumpfamiljsrelaterade funktioner
- Bättre komfort än med pumpar med fast varvtal
- Mycket enkel installation och driftsättning jämfört med frekvensomformare av standardtyp
- Varvtalsreglering av pumpar upp till 250 kW
- Varvtalsreglering av pumpar installerade i områden med explosionsrisk.
- CUE har följande in- och utgångar:
- RS-485 GENIbus
- En analog ingång 0-10 V för externt börvärde
- En analog ingång 0/4-20 mA för givare
- Fyra digitala ingångar för olika funktioner, till exempel externt start/stopp
- Två signalreläer (C/NO/NC).
- Utbyggnadskort I/O Ger följande extra in- och utgångar
- En analog ingång 0/4-20 mA för ytterligare givare
- En analog utgång 0-20 mA
- Två ingångar för temperaturgivare Pt100/Pt1000, till exempel för lagerövervakning.
- Det finns ett antal motorfilter, för minskning av dU/dt och spänningstoppar i motorlindningarna, samt för minskning av oljud från motorn:
- DU/dt-filter, 11-250 kW
- Sinusfilter, 0,55-250 kW.
*-Bilden på produkten kan avvika från aktuell produkt.
Tekniskt | |
Läs på namnskylten | CE, CULUS, C-TICK |
Installation | |
Område för omgivande temperatur | 0 till 45 °C |
Relativ fuktighet | 5-95 % |
Monterad på | Vägg |
Elektriskdata | |
Effektförbrukning - P2 | 37 kW |
Nätfrekvens | 50 Hz |
Märkspänning |
3x380-440/441-500 V |
Nominell ström | 73-65 A |
Max strömförbrukning | 73 A |
Verkningsgrad vid full belastning | 98 % |
Kapslingsklass (EC 34-5) | IP55 |
Motorskydd | JA |
Termiskt skydd | Utvändig |
Kabellängd | 150/300 m |
Övriga | |
Nettovikt | 45 kg |
