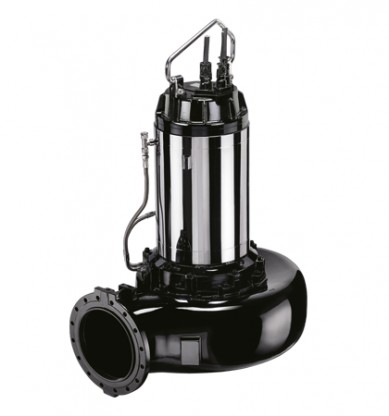

Dränkbarpump med elmotor KCW080H serie




Dränkbarpump med elmotor KCW080H serie

Elektrisk dränkbara pumpar med dokumentförstörare






Materiale Delar
Leverans kropp Gjutjärn
Impeller Gjutjärn
Ringpumphjulssätet Stål/Gummi
Sug stöd Gjutjärn
Mekanisk axeltätning på pumpsidan Kiselkarbid
Stödlager Keramiska
Kabelklämma Nodulärt gjutjärn
Motor Mässing
Stator Hölje gjutjärn
Komplett axeln med rotorn Elektrostål
Mekanisk axeltätning på motorsidan Rostfritt stål
Round strömkabel Keramik/Grafit
Konduktivitet sond Rund strömkabel
Distanshylsa Kompensera fjäderring
Elastisk ring Behandlat stål
Handtag (på begäran Stål





Version kabel

Elektrisk pumptyp Strömförsörjning
KCW080HP+001161N1 1x(7x1,5)x10
KCW080HM+001161N1 1x(7x1,5)x10
KCW080HI+001161N1 1x(7x1,5)x10
KCW080HE+001161N1 1x(7x1,5)x10
KCW080HA+001161N1 1x(7x1,5)x10



 Elektrisk pumptyp Kurva

Motor

effekt

 Kapacitet
P2 [l/s] 0 4 6 8 10 12 14
(N°) [kw] [m3/h] 0 14,4 21,5 29 36 43 50
KCW080HP+001161N1 1 1,1 [M] 3,2 2,9 2,5 1,9 1,4 0,9
KCW080HM+001161N1 2 1,1 [M] 4,1 3,7 3,3 2,8 2,3 1,8 1,2
KCW080HI+001161N1 3 1,1 [M] 4,7 4,3 4 3,6 3,2 2,8 2,3
KCW080HE+001161N1 4 1,1 [M] 6,1 5,6 5,2 4,8 4,3 3,8 3,3
KCW080HA+001161N1 5 1,1 [M] 7,5 6,8 6,3 5,7 5,2 4,7 4,2
NPSHR 2 2 2,1

P2 = Effekt klassad av motorn.

Prestanda tolerans som per:
UNI/ISO 9906 klass 2B
För modeller i ATEX II 2 G Exd IIB T4 explosionssäker version
den sista delen av elektrisk pump koden blir... +... 61 X 1
För motor föreställningar specifikation se sidan "motoriska funktioner"
För tillbehör-specifikation se sidan "tillbehör"
Fläkthjulen ska beskäras för att uppfylla den plikt punkten


Typ
Fri
passage
 Vikt
Minsta huvudet (3)
 A B C D E F G H O P Q R a b c
[MM]   K L
KCW080HP+001161N1 Ø 80 73 407 189 577 391 292 245 146 146 146 92 80 16 80 10-16 130 12,5 35
KCW080HM+001161N1 Ø 80 73 407 189 577 391 292 245 146 146 146 92 80 16 80 10-16 130 12,5 35
KCW080HI+001161N1 Ø 80 90 407 189 577 391 292 245 146 146 146 92 80 16 80 10-16 130 12,5 35
KCW080HE+001161N1 Ø 80 73 407 189 577 391 292 245 146 146 146 92 80 16 80 10-16 130 12,5 35
KCW080HA+001161N1 Ø 80 73 407 189 577 391 292 245 146 146 146 92 80 16 80 10-16 130 12,5 35
d e i f g h i j l m n o q2 r2 t x2 y
KCW080HP+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCW080HM+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCW080HI+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCW080HE+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCW080HA+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
3) K = Minimum nersänkning djup för motor utan hölje med
fortlöpande arbetsuppgiften S1 (NPSHR tillåter)
L = Minimum nersänkning djup för motor utan hölje med
intermittent plikt S3 (NPSHR tillåter)
  • Dränkbarpump med elmotor KCW080HP, 1,1kW 79m³/h 3,2m 50Hz
    Art. nr.
    CAP404
    Dränkbarpump med elmotor KCW080HP, 1,1kW 79m³/h 3,2m 50Hz
  • Dränkbarpump med elmotor KCW080HM, 1,1kW 43m³/h 4,1m 50Hz
    Art. nr.
    CAP405
    Dränkbarpump med elmotor KCW080HM, 1,1kW 43m³/h 4,1m 50Hz
  • Dränkbarpump med elmotor KCW080HI, 1,1kW 58m³/h 4,7m 50Hz
    Art. nr.
    CAP406
    Dränkbarpump med elmotor KCW080HI, 1,1kW 58m³/h 4,7m 50Hz
  • Dränkbarpump med elmotor KCW080HE, 1,1kW 72m³/h 6,1m 50Hz
    Art. nr.
    CAP407
    Dränkbarpump med elmotor KCW080HE, 1,1kW 72m³/h 6,1m 50Hz
  • Dränkbarpump med elmotor KCW080HA, 1,1kW 79m³/h 7,5m 50Hz
    Art. nr.
    CAP408
    Dränkbarpump med elmotor KCW080HA, 1,1kW 79m³/h 7,5m 50Hz
