  1. Bevattningsteknik
  2. Dränkbarpump med elmotor KCM080H serie

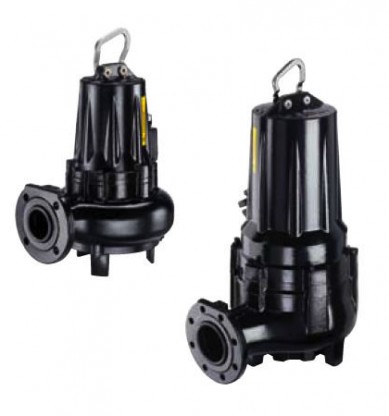

Dränkbarpump med elmotor KCM080H serie




Dränkbarpump med elmotor KCM080H serie

Elektrisk dränkbara pumpar med dokumentförstörare






Materiale Delar
Leverans kropp Gjutjärn
Impeller Gjutjärn
Ringpumphjulssätet Stål/Gummi
Sug stöd Gjutjärn
Mekanisk axeltätning på pumpsidan Kiselkarbid
Stödlager Keramiska
Kabelklämma Nodulärt gjutjärn
Motor Mässing
Stator Hölje gjutjärn
Komplett axeln med rotorn Elektrostål
Mekanisk axeltätning på motorsidan Rostfritt stål
Round strömkabel Keramik/Grafit
Konduktivitet sond Rund strömkabel
Distanshylsa Kompensera fjäderring
Elastisk ring Behandlat stål
Handtag (på begäran Stål






Version kabel

 Elektrisk pumptyp Strömförsörjning
KCM080HG+001161N1 1x(7x1,5)x10
KCM080HD+001161N1 1x(7x1,5)x10
KCM080HA+001161N1 1x(7x1,5)x10



 Elektrisk pumptyp Kurva

Motor effekt

 Kapacitet
P2 [l/s] 0 4 6 8 10 12 14
(N°) [kw] [m3/h] 0 14,4 21,5 29 36 43 50
KCM080HP+001161N1 1 1,1 [M] 5 3,5 3,2 2,9 2,5 2 1,6
KCM080HM+001161N1 2 1,1 [M] 5,7 4,2 3,9 3,5 3,1 2,7 2,3
KCM080HI+001161N1 3 1,1 [M] 6,8 5,5 5,1 4,7 4,3 4 3,5
NPSHR 1,1 1,2 1,4

P2 =Effekt klassad av motorn.

Prestanda tolerans som per:
UNI/ISO 9906 klass 2B
För modeller i ATEX II 2 G Exd IIB T4 explosionssäker version
den sista delen av elektrisk pump koden blir... +... 61 X 1
För motor föreställningar specifikation se sidan "motoriska funktioner"
För tillbehör-specifikation se sidan "tillbehör"
Fläkthjulen ska beskäras för att uppfylla den plikt punkten

Typ
Fripassage
 Vikt
Minsta huvudet (3)
  		 A B C D E F G H O P Q R a b c
[MM]   K L
KCM080HG+001161N1 Ø 75 73 418 196 585 407 317 245 162 144 173 121 80 16 80 10-16 130 12,5 35
KCM080HD+001161N1 Ø 75 73 418 196 585 407 317 245 162 144 173 121 80 16 80 10-16 130 12,5 35
KCM080HA+001161N1 Ø 75 90 418 196 585 407 317 245 162 144 173 121 80 16 80 10-16 130 12,5 35
d e i f g h i j l m n o q2 r2 t x2 y
KCM080HG+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCM080HD+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10
KCM080HA+001161N1 40 12 320 180 18 400 47 320 440 110 156 165 75 166 10

3) K = Minimum nersänkning djup för motor utan hölje med
fortlöpande arbetsuppgiften S1 (NPSHR tillåter)
L = Minimum nersänkning djup för motor utan hölje med
intermittent plikt S3 (NPSHR tillåter)
  • Dränkbarpump med elmotor KCM080HA serie
    Art. nr.
    CAP2003
    Dränkbarpump med elmotor KCM080HA serie
  • Dränkbarpump CAPRARI-KCM080HD+001161N1-1,1kW
    Art. nr.
    CAP2002
    Dränkbarpump CAPRARI-KCM080HD+001161N1-1,1kW
  • Dränkbarpump CAPRARI-KCM080HG+001161N1-1,1kW
    Art. nr.
    CAP2001
    Dränkbarpump CAPRARI-KCM080HG+001161N1-1,1kW
