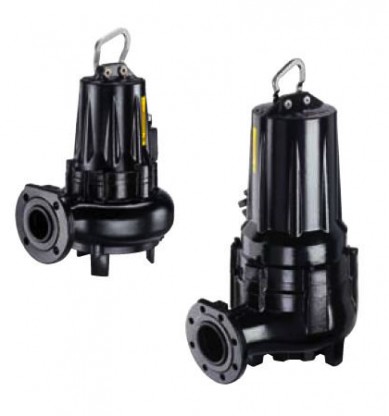

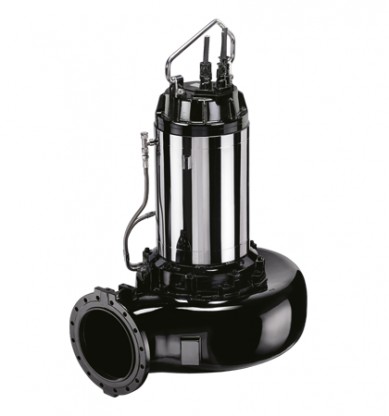

Dränkbarpump med elmotor KCM065FG serie

Pump dränkbarpump med elmotor KCM065FG serie
Elektrisk dränkbara pumpar med dokumentförstörare

Materiale	Delar
Leverans kropp	Gjutjärn
Impeller	Gjutjärn
Ringpumphjulssätet	Stål/Gummi
Sug stöd	Gjutjärn
Mekanisk axeltätning på pumpsidan	Kiselkarbid
Stödlager	Keramiska
Kabelklämma	Nodulärt gjutjärn
Motor	Mässing
Stator	Hölje Gjutjärn
Komplett axeln med rotorn	Elektrostål
Mekanisk axeltätning på motorsidan	Rostfritt stål
Round strömkabel	Keramik/Grafit
Konduktivitet sond	Rund strömkabel
Distanshylsa	Kompensera fjäderring
Elastisk ring	Behandlat stål
Handtag (på begäran)	Stål

Version kabel

P2= Effekt klassad av motorn

1) =. x-kablar (nr ledande kabel x avsnitt [mm2]) x längd

[m] - kabel med gummi H07RN8-F (Version... +... 41 x 1: kabel NSSHOU-J)

Version... +... 41 x 1 strömförsörjning: 1 x (7 x 1, 5) x 10

På efterfrågan på mer än 10 m Kabellängd

(3) K = Minimum nersänkning djup för motor utan hölje med

fortlöpande arbetsuppgiften S1 (NPSHR tillåter)

L = Minimum nersänkning djup för motor utan hölje med

intermittent plikt S3 (NPSHR tillåter)

50 Hz motoriska funktioner (* N / X)

* N = Standard version

* X = Explosionssäker version

P1 = Effekt som absorberas av motorn

P2 = Effekt fått av motorn

I = Nominell ström

ÄR = Starta nuvarande

De elektriska pumparna är lämpliga för S1 kontinuerlig service med

Submersed motor och för S3 intermittent tjänst (se relativa grader

av intermittence i tabellen) med icke-dränka motor.

S3 tjänst står för intermittent service bestående av 10 minuters lika

cykler som tabellen ovan visar protokollet från cykeln

vid vilket motorn kan arbeta (t.ex.: S3 = 25%. drift

består av en repetitiv sekvens av 2,5 minuter drift och 7,5

minuter stilla). Se standarden CEI EN 60034-1

Elkraften bilar produceras i följande spänning betyg: 400

V ± 10% standard. 230 V ± 10% på begäran.
