Dränkbara pumpar för avloppsvatten ROVATTI RH80V/A-017T6+S 1,7kW 90m³/h 7,4m 50Hz

Dränkbara pumpar för avloppsvatten ROVATTI RH80V/A-017T6+S 1,7kW 90m³/h 7,4m 50Hz

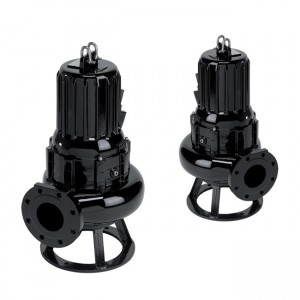

Elektriska Dränkbara pumpar med kanal pumphjul
Listaöver delar och material
Delar | Komponent | Material |
1 | Impeller |
Gjutjärn
|
2 |
Pumphuset
|
Gjutjärn
|
3 | Motorhuset |
Gjutjärn
|
4 |
Axel
|
Rostfritt stål
|
5 | Mekanisk tätning pumpsidan | SiC / SiC |
6 | Mekanisk axeltätning motorsida | Grafit / keramik |
7 | Strömkabel | NEOPREN H07RN |
8 | Bultar och skruvar | Rostfritt stål |
Elektriska egenskaper
Pump |
Pumphjulet Ø
|
Motoreffekt | |
P1[kw] | P2[kw] | ||
RH80V/A-017T6+S | A | 2,3 | 1,7 |
*P1-absorberade kraften,*P2-Effekt vid motoraxel
Elektriska egenskaper
PUMP | Kapacitet | |||||||||||||||||||||||
[l/min] | 0 | 166,5 | 333 | 5000 | 666,5 | 833 | 1000 | 1166,5 | 1333 | 1500 | ||||||||||||||
[m3/h] | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | ||||||||||||||
[l/s] | 0 | 2,7 | 5,5 | 8,3 |
11,1 |
13,8 | 16,6 | 19,4 | 22,2 | 24 | ||||||||||||||
RH80V/B-017T6+S | HM | 7,4 | 7,2 | 6,8 | 6,3 | 5,7 | 5,2 | 4,5 | 3,7 | 3 | 2,3 |
Elektriska egenskaper
Pump |
Pumphjul Ø |
Hastighet |
Spänning |
Aktuell |
Börjar | Är I | Elkabel | |
n[min-1] | vn[A] | In[A] | ||||||
RH80V/A-017T6+S | A | 960 | 400 | 4,4 | DOL | 5,1 | 1 x 7 x 1,5 |
Övergripande dimensioner i mm och vikt i kg
Pump | PumphjulØ |
Motoreffekt |
DN |
PN |
Max Ø av fasta ämnen |
A |
B | C | D | Pump vik | Fot vikt | Pump vikt + C | |
P1[kw] | P2[kw] | [mm] | [kg] | [kg] | [kg] | ||||||||
RH80V/B-017T6+S | A | 2,3 | 1,7 | 80 | 16 | 80 | 723 | 331 | 686 | 294 | 104 | 34 | 106 |

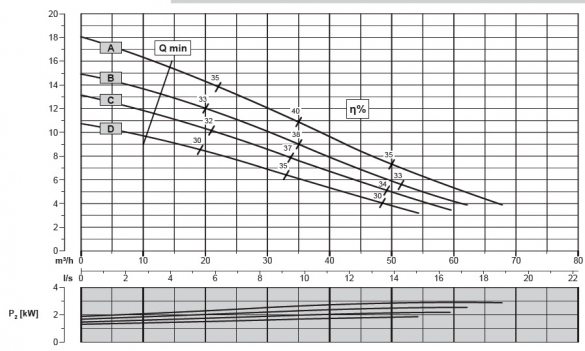

Föreställningar på 50Hz, 6 stolpar - trefas motor
Kurvor som fastställts för flytande densiteten 1000 kg/m3, viskositet 1 mm2/s - temperatur 20° C
n%-pumpens effektivitet
p2-Potenza resa dal motore
Q=kapacitet
