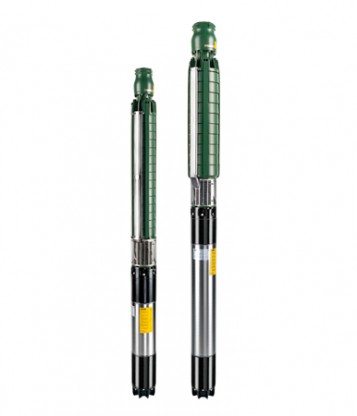

Dränkbara pumpar elektriska E10R Serie DN i tum radiella impeller
Dränkbara pumpar elektriska E10R Serie DN i tum radiella impeller
Pump konstruktion och material
| Pos |
Delar
|
Material |
| 1 |
Valve hölje
|
Gjutjärn |
| 2 |
Koniska ventil
|
Gjutjärn |
| 3 |
Pump skaft
|
Rostfritt stål |
| 4(18) | Axelhylsan | Rostfritt stål |
| 5(17) |
Uthärda bush
|
Brons |
| 6 | Diffusor enhet | Gjutjärn |
| 9 |
Leverans hölje
|
Gjutjärn |
| 11 | Kabelskydd | Gjutjärn |
| 12 | Impeller(E8R) | Rostfritt stål |
| 12 | Impeller(E10R) | Gjutjärn |
| 13 | Koppling | Teknopolymer |
| 14 | Sil | Gjutjärn |
| 15 | Sug gjutning (E8R) | Gjutjärn |
| 15 | Sug gjutning (E10R) | Stål |
| 16 | Dragstång | Stål/Rostfritt stål |

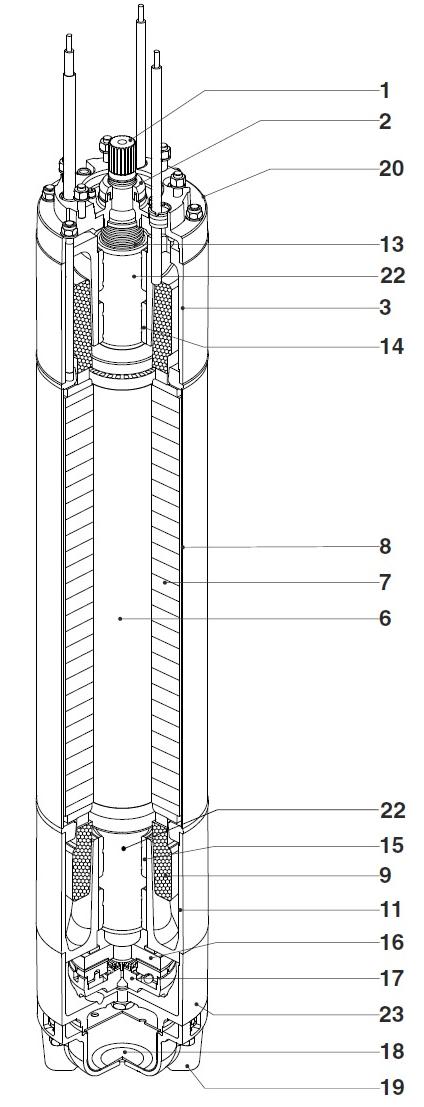

Motor konstruktion och material
| Pos |
Delar
|
Material |
| 1 | Skaft | Rostfritt stål |
| 2 | Sand guard | Gummi |
| 3 | Övre fäste | Rostfritt stål |
| 4 | Skydd | Gummi |
| 6 | Rotor |
Stål för elektriskt ändamål
|
| 7 | Stator |
Stål för elektriskt ändamål
|
| 8 | Stator shell | Rostfritt stål |
| 9 | Slingrande | Rostfritt stål |
| 11 | Nedre fäste | Gjutjärn |
| 12 | Mekanisk tätning cover | Gjutjärn |
| 13 | Mekanisk tätning |
Kiselkarbid /
kiselkarbid
|
| 14-15 | Uthärda bush | Brons |
| 16 |
Thrust-bärande | Mässing/syntetiska |
| 17 |
Thrust-bärande foten glida | Gjutjärn |
| 18 |
Membran | Rostfritt stål |
| 17 | Membranet täcker | Gjutjärn |
| 18 | Anslutande fläns | Gummi |
| 19 | Axelhylsan | Gjutjärn |
| 20 |
Motor fäste |
Gjutjärn
|
| 22-24 |
Xelhylsan
|
Förkromat stål
|
| 23 |
Motor fäste
|
Gjutjärn |
