Dränkbara Pump
Fire Fighting enheten IDROFOGLIA med trycksättning enheten enligt EN12845 HYDROFIRE SM modell med dränkbara pumpar, består av:
Jockey Pump avsnitt
Dränkbara jockey pump nr. 1 för underhåll av rätt bevattna pressar in i eldvatten ringen huvudsakligt, med delar av rostfritt stål, strålande impellrar, axel i rostfritt stål och skaft koppling, kombination med dränkbar asynkron elektrisk motor med Nema fläns, IP68 skydd, 2 stolpar, kortsluten armatur, B isolering klass.
Jockey pumpen är utrustad på leverans med en backventil, en kulventil, en 20 liter Expansionstank PN16 och beslag för kontroll panel anslutning.
Pumpen styrs automatiskt av en galvaniserad kontrollpanel med en justerbar start tryckvakt IP55 skyddsnivå, mätare och tryck växla testning krets.Jockey elektriska pumpen styrs av ett självständigt Kontrollpanelen tillverkas enligt EN 12845 normen, med målade IP55 skydd nivå plåt, automatiska starter, består av:
Dörrbrytare låsning
Contactor och överbelastning relä
Manuell växelväljare 0 automatisk med nyckel
Start signalljus, block signalljus, huvudsakliga nuvarande signalljus
Transformator 400/24/12V för hjälpkretsar
Extra krets Säkringar
Terminal board och kabel körtlar
Power input 400 (3F) 50 Hz
Service elektrisk Pump avsnitt
Nr. 1 dränkbar elektrisk pump, radiella och axiella semi, rostfri axel och skaft koppling, harts termoplast andra gjutjärn impeller och nozzle, tillsammans med elektriska dränkbara och spolar tillbaka motorn, asynkron och tre fas, Nema hydrauliska delar koppling, 2 stolpar.
Service pumpen har en flänsad gummi gemensamma, ett Kona rör med fläns för att garantera 6 m/s, en mässing orifice tallrik 3/8" luftpump återvinna och avvisa, en manometer, en icke inspekterade backventil, en galvaniserad membran med ½" utgång för pumpen igång panel förbindelsen och en fjäril avstängningsventil.
Pumparna styrs automatiskt av galvaniserat Kontrollpanelen, ansluten till membranet av PLASTBELAGT 2034 15/12,5 pa12 slang, där det finns 2 justerbara start tryck med IP55 nivå skydd, spårvidd och provtryckning krets.
Den huvudsakliga elektriska pumpen styrs av och självständigt Kontrollpanelen tillverkas enligt EN 12845 normen, med målade IP55 skydd nivå plåt, automatiska starter (tills 9,2 kW) och star delta start (från 11 kW) består av:
Dörr Lås växlar
Programmerbar elektronisk förvaltning med led-indikator och ljus
Integrerad vecko test
Förreglad mono-fas 16A power servicepunkt
Manuell väljare nivå 0 automatisk med nyckel
Starta och stoppa knappar
Fas misslyckande och fas sekvens relä
Buffert batteri med laddare
Transformator 400/24/12V för hjälpkretsar
Extra krets Säkringar och allmänna säkringar
Nr. 3 kontaktorer
Swap timer
Amperemetern, voltmeter med VOLTMÄTARBRYTARE
Blinkande med Summer
Terminalkort
Ineffekt 400 (3F) 50 Hz;
Brandbekämpning enheter med dränkbar elektriska pumpar, finns i följande versioner:
Paneler och ventiler installeras på en ram av rostfritt stål.

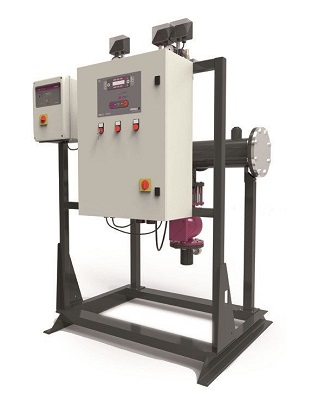

1 Main elektrisk pump + jockey pump

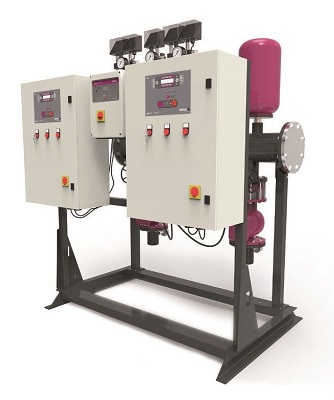

1 Main elektrisk pump + 1 Backup elektrisk pump + jockey pump
Teknisk data
Kapacitet: från 5 till 162 mc/h
Huvud: upp till 141 m
Motorer Power: från 1,5 till 30 kW
