  1. Bevattningsteknik
  2. Dränkbara motorn av rostfritt stål Caprari E8SX60 DN serien blandat flöde impellern i tum rostfritt stål

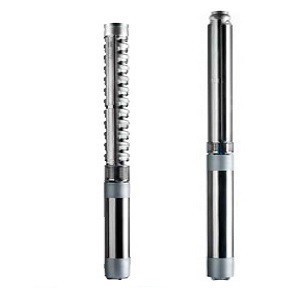

Dränkbara motorn av rostfritt stål Caprari E8SX60 DN serien blandat flöde impellern i tum rostfritt stål




Dränkbara motorn av rostfritt stål Caprari E8SX60 DN serien blandat flöde impellern i tum rostfritt stål


Övergripande dimensioner och vikter


Typ
Max
Ø



 Vikt



   A



   B



  C



 D



 E



 F
 [mm] [Kg] [mm]
E8SX60/1C+MACX610A 203 72,5 1143 548 595 190 143 125
E8SX60/1A+MACX612A 203 75,5 1188 548 640 190 143 125
E8SX60/2D+MACX617A 203 91 1388 688 700 190 143 125
E8SX60/2B+MACX620A 203 95,5 1403 688 715 190 143 125
E8SX60/2A+MACX625A 203 99,5 1438 688 750 190 143 125
E8SX60/3C+MACX630A 203 112,5 1618 828 790 190 143 125
E8SX60/3K+MACX635A 203 122,5 1703 828 875 190 143 125
E8SX60/4Z+MACX640A 203 147 1993 968 1025 190 143 125
E8SX60/4A+MACX650B 203 172,5 2195 968 1227 190 143 125
E8SX60/4A+MACX850 203 221,5 2087,5 993,5 1094 190 191 125
E8SX60/5I+MACX860 203 248,5 2307,5 1133,5 1174 190 191 125
E8SX60/6L+MACX870 203 278 2542,5 1273,5 1269 190 191 125
E8SX60/7L+MACX880 203 305 2787,5 1413,5 1374 190 191 125
E8SX60/7A+MACX890 203 314 2962,5 1553,5 1409 190 191 125
E8SX60/8A+MACX8100 203 339 3032,5 1553,5 1479 190 191 125
E8SX60/10A+MACX8125 203 387,5 3497,5 1833,5 1664 190 191 125



Elektrisk pumptyp  Motoreffekt
Backventil
       Ø
 		 [l/s] 0 20 22,5 25 27,5 32,5 47,5
[l/min] 0 1200 1350 1500 1650 1950 2850
[kW] [m³/h] 0 72 81 90 99 117 171
E8SX60/1C+MACX610A 7,5 Ø 125 [m] 24 20 19,5 19 18,5 16,5 9,2
E8SX60/1A+MACX612A 9,2 Ø 125 27 24,5 24 23,5 23 21,5 14
E8SX60/2D+MACX617A 13 Ø 125 44 36,5 35 34 32,5 29 14
E8SX60/2B+MACX620A 15 Ø 125 50 44 43 42 40,5 37 -
E8SX60/2A+MACX625A 18,5 Ø 125 54 49 48 47 45,5 42 27,5
E8SX60/3C+MACX630A 22 Ø 125 71 61 59 57 55 50 27,5
E8SX60/3K+MACX635A 26 Ø 125 79 71 69 67 66 61 38,5
E8SX60/4Z+MACX640A 30 Ø 125 98 85 83 80 78 71 41
E8SX60/4A+MACX650B 37 Ø 125 108 100 98 96 94 87 58
E8SX60/4A+MACX850 37 Ø 125 107 97 95 93 90 83 -
E8SX60/5I+MACX860 45 Ø 125 134 122 120 117 114 107 70
E8SX60/6L+MACX870 51 Ø 125 156 140 138 135 131 121 77
E8SX60/7L+MACX880 59 Ø 125 183 165 162 159 154 143 92
E8SX60/7A+MACX890 66 Ø 125 189 175 172 169 164 153 102
E8SX60/8A+MACX8100 75 Ø 125 216 199 195 191 187 174 115
E8SX60/10A+MACX8125 92 Ø 125 270 248 244 239 233 217 144
NPSH - - 4,2 4,4 4,7 5,3 9,2



  • Dränkbara motorn av rostfritt stål Caprari E8SX60/1C+MACX610A 7,5kW flöde 171m³/h
    Art. nr.
    CAP08180
    Dränkbara motorn av rostfritt stål Caprari E8SX60/1C+MACX610A 7,5kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/1A+MACX612A 9,2kW flöde 171m³/h
    Art. nr.
    CAP08181
    Dränkbara motorn av rostfritt stål Caprari E8SX60/1A+MACX612A 9,2kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/2D+MACX617A 13kW flöde 171m³/h
    Art. nr.
    CAP08182
    Dränkbara motorn av rostfritt stål Caprari E8SX60/2D+MACX617A 13kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/2B+MACX620A 15kW flöde 162m³/h
    Art. nr.
    CAP08183
    Dränkbara motorn av rostfritt stål Caprari E8SX60/2B+MACX620A 15kW flöde 162m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/2A+MACX625A 18,5kW flöde 171m³/h
    Art. nr.
    CAP08184
    Dränkbara motorn av rostfritt stål Caprari E8SX60/2A+MACX625A 18,5kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/3C+MACX630A 22kW flöde 171m³/h
    Art. nr.
    CAP08185
    Dränkbara motorn av rostfritt stål Caprari E8SX60/3C+MACX630A 22kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/3K+MACX635A 26kW flöde 171m³/h
    Art. nr.
    CAP08186
    Dränkbara motorn av rostfritt stål Caprari E8SX60/3K+MACX635A 26kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/4Z+MACX640A 30kW flöde 171m³/h
    Art. nr.
    CAP08187
    Dränkbara motorn av rostfritt stål Caprari E8SX60/4Z+MACX640A 30kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX650B 37kW flöde 171m³/h
    Art. nr.
    CAP08188
    Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX650B 37kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX650B 37kW flöde 171m³/h
    Art. nr.
    CAP08189
    Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX650B 37kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX850 37kW flöde 171m³/h
    Art. nr.
    CAP08191
    Dränkbara motorn av rostfritt stål Caprari E8SX60/4A+MACX850 37kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/5I+MACX860 45kW flöde 171m³/h
    Art. nr.
    CAP08192
    Dränkbara motorn av rostfritt stål Caprari E8SX60/5I+MACX860 45kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/6L+MACX870 51kW flöde 171m³/h
    Art. nr.
    CAP08193
    Dränkbara motorn av rostfritt stål Caprari E8SX60/6L+MACX870 51kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/7L+MACX880 59kW flöde 171m³/h
    Art. nr.
    CAP08194
    Dränkbara motorn av rostfritt stål Caprari E8SX60/7L+MACX880 59kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/7A+MACX890 66kW flöde 171m³/h
    Art. nr.
    CAP08195
    Dränkbara motorn av rostfritt stål Caprari E8SX60/7A+MACX890 66kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/8A+MACX8100 75kW flöde 171m³/h
    Art. nr.
    CAP08196
    Dränkbara motorn av rostfritt stål Caprari E8SX60/8A+MACX8100 75kW flöde 171m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX60/10A+MACX8125 92kW flöde 171m³/h
    Art. nr.
    CAP08190
    Dränkbara motorn av rostfritt stål Caprari E8SX60/10A+MACX8125 92kW flöde 171m³/h
