  1. Bevattningsteknik
  2. Dränkbara motorn av rostfritt stål Caprari E8SX57 DN serien blandat flöde impellern i tum rostfritt stål

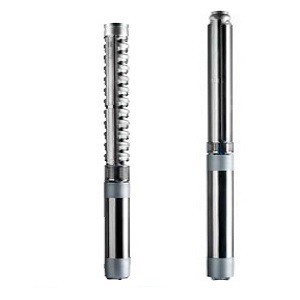

Dränkbara motorn av rostfritt stål Caprari E8SX57 DN serien blandat flöde impellern i tum rostfritt stål




Dränkbara motorn av rostfritt stål Caprari E8SX57 DN serien blandat flöde impellern i tum rostfritt stål

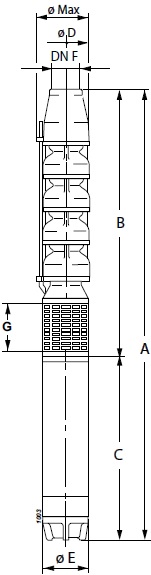

Övergripande mått och vikter



Typ
Max
Ø




 Vikt




   A




  B




  C




 D




 E




 F
[mm]
[Kg] [mm]
E8SX57/1B+MACX67A 203 67 1098 548 550 143 160 125
E8SX57/1A+MACX610A 203 72 1143 548 595 143 160 125
E8SX57/2B+MACX615A 203 88 1358 688 670 143 160 125
E8SX57/2A+MACX617A 203 91,5 1388 688 700 143 160 125
E8SX57/3C+MACX620A 203 105 1403 688 715 143 160 125
E8SX57/3I+MACX625A 203 109 1578 828 750 143 160 125
E8SX57/4B+MACX630A 203 122,5 1758 968 790 143 160 125
E8SX57/4A+MACX635A 203 132,5 1843 968 875 143 160 125
E8SX57/5K+MACX640A 203 158 2133 1108 1025 143 160 125
E8SX57/5K+MACX840 203 220 2172,5 1133,5 1039 191 181 125
E8SX57/6K+MACX650B 203 192,5 2475 1248 1227 143 160 125
E8SX57/6K+MACX850 203 240,5 2367,5 1273,5 1094 191 181 125
E8SX57/7I+MACX860 203 267,5 2587,5 1413,5 1174 191 181 125
E8SX57/8K+MACX870 203 297 2822,5 1553,5 1269 191 181 125
E8SX57/9A+MACX880 203 325,5 3207,5 1833,5 1374 191 181 125
E8SX57/10A+MACX890 203 342 3382,5 1973,5 1409 191 181 125
E8SX57/12M+MACX8100 203 377 3592,5 2113,5 1479 191 181 125
E8SX57/14A+MACX8125 203 416,5 4197,5 2533 1664 190 181 125

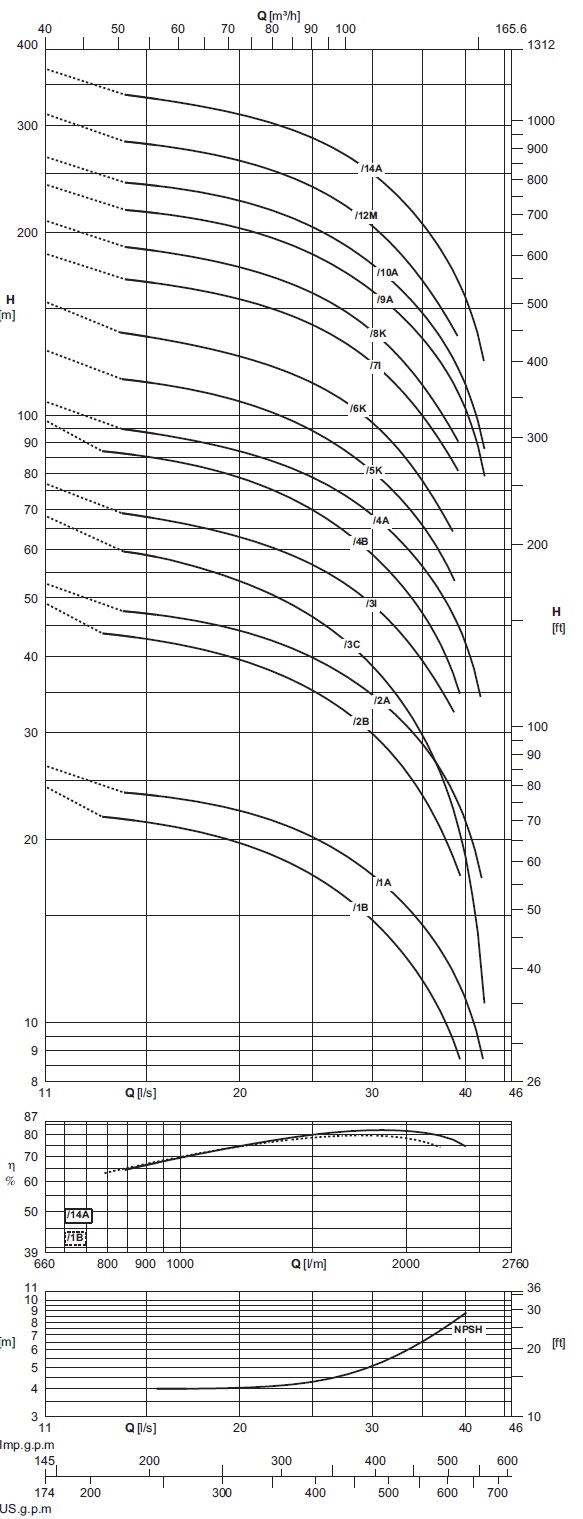

Elektrisk pumptyp  Motoreffekt
Backventil
       Ø
 		 [l/s] 0 15 17,5 20 25 27,5 40
[l/min] 0 900 1050 1200 1500 1650 2400
[kW] [m³/h] 0 54 63 72 90 99 144
E8SX57/1B+MACX67A 5,5 Ø 125 [m] 24,5 21,5 20,5 19,5 17,5 16 -
E8SX57/1A+MACX610A 7,5 Ø 125 26,5 23,5 23 22,5 20 19 11
E8SX57/2B+MACX615A 11 Ø 125 49 43 41,5 39,5 35 32,5 -
E8SX57/2A+MACX617A 13 Ø 125 53 47 46 44 40 37,5 21,5
E8SX57/3C+MACX620A 15 Ø 125 68 59 56 53 46,5 43 18,5
E8SX57/3I+MACX625A 18,5 Ø 125 77 68 65 63 57 53 -
E8SX57/4B+MACX630A 22 Ø 125 98 85 82 79 70 64 -
E8SX57/4A+MACX635A 26 Ø 125 105 93 90 87 79 74 42
E8SX57/5K+MACX640A 30 Ø 125 128 113 110 105 94 88 -
E8SX57/5K+MACX840 30 Ø 125 129 114 111 107 96 90 -
E8SX57/6K+MACX650B 37 Ø 125 154 135 130 125 113 105 -
E8SX57/6K+MACX850 37 Ø 125 156 139 135 131 118 110 -
E8SX57/7I+MACX860 45 Ø 125 184 165 161 155 141 132 -
E8SX57/8K+MACX870 51 Ø 125 209 187 181 175 159 149 -
E8SX57/9A+MACX880 59 Ø 125 240 216 210 203 184 172 102
E8SX57/10A+MACX890 66 Ø 125 266 239 233 225 204 191 112
E8SX57/12M+MACX8100 75 Ø 125 313 279 272 262 237 222 -
E8SX57/14A+MACX8125 92 Ø 125 372 333 323 312 286 269 155
NPSH - - 4 4,1 4,3 4,7 8,8

  • Dränkbara motorn av rostfritt stål Caprari E8SX57/1B+MACX67A 5,5kW flöde 135m³/h
    Art. nr.
    CAP08162
    Dränkbara motorn av rostfritt stål Caprari E8SX57/1B+MACX67A 5,5kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/1A+MACX610A 7,5kW flöde 144m³/h
    Art. nr.
    CAP08163
    Dränkbara motorn av rostfritt stål Caprari E8SX57/1A+MACX610A 7,5kW flöde 144m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/2B+MACX615A 11kW flöde 135m³/h
    Art. nr.
    CAP08164
    Dränkbara motorn av rostfritt stål Caprari E8SX57/2B+MACX615A 11kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/2A+MACX617A 13kW flöde 144m³/h
    Art. nr.
    CAP08165
    Dränkbara motorn av rostfritt stål Caprari E8SX57/2A+MACX617A 13kW flöde 144m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/3C+MACX620A 15kW flöde 144m³/h
    Art. nr.
    CAP08166
    Dränkbara motorn av rostfritt stål Caprari E8SX57/3C+MACX620A 15kW flöde 144m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/3I+MACX625A 18,5kW flöde 135m³/h
    Art. nr.
    CAP08167
    Dränkbara motorn av rostfritt stål Caprari E8SX57/3I+MACX625A 18,5kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/4B+MACX630A 22kW flöde 135m³/h
    Art. nr.
    CAP08168
    Dränkbara motorn av rostfritt stål Caprari E8SX57/4B+MACX630A 22kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/4A+MACX635A 26kW flöde 135m³/h
    Art. nr.
    CAP08169
    Dränkbara motorn av rostfritt stål Caprari E8SX57/4A+MACX635A 26kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/5K+MACX640A 30kW flöde 135m³/h
    Art. nr.
    CAP08170
    Dränkbara motorn av rostfritt stål Caprari E8SX57/5K+MACX640A 30kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/5K+MACX840 30kW flöde 135m³/h
    Art. nr.
    CAP08171
    Dränkbara motorn av rostfritt stål Caprari E8SX57/5K+MACX840 30kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/6K+MACX650B 37kW flöde 135m³/h
    Art. nr.
    CAP08172
    Dränkbara motorn av rostfritt stål Caprari E8SX57/6K+MACX650B 37kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/6K+MACX850 37kW flöde 135m³/h
    Art. nr.
    CAP08173
    Dränkbara motorn av rostfritt stål Caprari E8SX57/6K+MACX850 37kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/7I+MACX860 45kW flöde 135m³/h
    Art. nr.
    CAP08174
    Dränkbara motorn av rostfritt stål Caprari E8SX57/7I+MACX860 45kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/8K+MACX870 51kW flöde 135m³/h
    Art. nr.
    CAP08175
    Dränkbara motorn av rostfritt stål Caprari E8SX57/8K+MACX870 51kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/9A+MACX880 59kW flöde 135m³/h
    Art. nr.
    CAP08176
    Dränkbara motorn av rostfritt stål Caprari E8SX57/9A+MACX880 59kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX890 66kW flöde 135m³/h
    Art. nr.
    CAP08177
    Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX890 66kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX8100 75kW flöde 135m³/h
    Art. nr.
    CAP08178
    Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX8100 75kW flöde 135m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX8125 92kW flöde 135m³/h
    Art. nr.
    CAP08179
    Dränkbara motorn av rostfritt stål Caprari E8SX57/10A+MACX8125 92kW flöde 135m³/h
