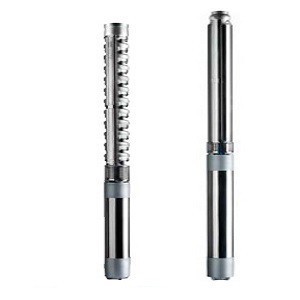

Dränkbara motorn av rostfritt stål Caprari E8SX50 DN serien blandat flöde impellern i tum rostfritt stål




Dränkbara motorn av rostfritt stål Caprari E8SX50 DN serien blandat flöde impellern i tum rostfritt stål

Oumlvergripande mått och vikter



Typ
Max
Ø




Vikt




   A




   B




  C




 D




 E




 F
 [mm] [Kg] [mm]
E8SX50/2C+MACX67A 178 72,5 1210 660 550 143 160 100
E8SX50/3JD+MACX610A 178 85,5 1390 795 595 143 160 100
E8SX50/3I+MACX612A 178 88,5 1435 795 640 143 160 100
E8SX50/4C+MACX615A 178 100 1600 930 670 143 160 100
E8SX50/4A+MACX617A 178 103 1630 930 700 143 160 100
E8SX50/5B+MACX620A 178 115,5 1780 1065 715 143 160 100
E8SX50/6A+MACX625A 178 127,5 1950 1200 750 143 160 100
E8SX50/7A+MACX630A 178 139,5 2125 1335 790 143 160 100
E8SX50/9T+MACX635A 178 165,5 2480 1605 875 143 160 100
E8SX50/10R+MACX840 192 242,8 2804,5 1765,5 1039 191 181 100
E8SX50/12R+MACX850 192 270,2 3129,5 2035,5 1094 191 181 100
E8SX50/14A+MACX860 192 302,1 3479,5 2305,5 1174 191 181 100
E8SX50/16A+MACX870 192 338 3844,5 2575,5 1269 191 181 100
E8SX50/19T+MACX880 192 379,1 4354,5 2980,5 1374 191 181 100
E8SX50/21R+MACX890 192 403,5 4659,5 3250,5 1409 191 181 100
E8SX50/23A+MACX8100 192 434,4 4999,5 3520,5 1479 191 181 100



Elektrisk pumptyp  Motoreffekt
Backventil
       Ø
 		 [l/s] 0 6 7 8 9 10 12,5 25
[l/min] 0 360 420 480 540 600 750 1500
[kW] [m³/h] 0 21,6 25,2 28,8 32,4 36 45 90
E8SX50/2C+MACX67A 5,5 Ø 100 [m] 42 37 36 35,5 34,5 34 31,5 7,6
E8SX50/3JD+MACX610A 7,5 Ø 100 60 53 52 51 49,5 48,5 44,5 10,5
E8SX50/3I+MACX612A 9,2 Ø 100 65 59 58 57 56 55 51 21,5
E8SX50/4C+MACX615A 11 Ø 100 84 74 72 71 69 68 63 15,5
E8SX50/6A+MACX625A 13 Ø 100 89 81 79 78 76 75 70 31,5
E8SX50/5B+MACX620A 15 Ø 100 106 96 94 92 91 89 83 32,5
E8SX50/6A+MACX625A 18,5 Ø 100 133 120 118 116 113 111 104 44,5
E8SX50/7A+MACX630A 22 Ø 100 155 140 137 135 132 129 122 53
E8SX50/9T+MACX635A 26 Ø 100 190 171 168 164 161 157 146 64
E8SX50/10R+MACX840 30 Ø 100 216 195 191 188 184 180 170 72
E8SX50/12R+MACX850 37 Ø 100 262 233 229 226 222 218 207 88
E8SX50/14A+MACX860 45 Ø 100 314 - - 276 270 265 251 113
E8SX50/16A+MACX870 51 Ø 100 359 322 317 313 308 302 287 127
E8SX50/19T+MACX880 59 Ø 100 418 376 369 363 356 350 331 139
E8SX50/21R+MACX890 66 Ø 100 464 421 413 405 398 390 369 161
E8SX50/23A+MACX8100 75 Ø 100 516 466 459 452 445 436 412 180
NPSH - - - - 2,1 2,2 2,5 -



  • Dränkbara motorn av rostfritt stål Caprari E8SX50/2C+MACX67A 5,5kW flöde 90m³/h
    Art. nr.
    CAP08128
    Dränkbara motorn av rostfritt stål Caprari E8SX50/2C+MACX67A 5,5kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/3JD+MACX610A 7,5kW flöde 90m³/h
    Art. nr.
    CAP08129
    Dränkbara motorn av rostfritt stål Caprari E8SX50/3JD+MACX610A 7,5kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/3I+MACX612A 9,2kW flöde 90m³/h
    Art. nr.
    CAP08130
    Dränkbara motorn av rostfritt stål Caprari E8SX50/3I+MACX612A 9,2kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/4C+MACX615A 11kW flöde 90m³/h
    Art. nr.
    CAP08131
    Dränkbara motorn av rostfritt stål Caprari E8SX50/4C+MACX615A 11kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/4A+MACX617A 13kW flöde 90m³/h
    Art. nr.
    CAP08132
    Dränkbara motorn av rostfritt stål Caprari E8SX50/4A+MACX617A 13kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/5B+MACX620A 15kW flöde 90m³/h
    Art. nr.
    CAP08133
    Dränkbara motorn av rostfritt stål Caprari E8SX50/5B+MACX620A 15kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/6A+MACX625A 18,5kW flöde 90m³/h
    Art. nr.
    CAP08134
    Dränkbara motorn av rostfritt stål Caprari E8SX50/6A+MACX625A 18,5kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/10R+MACX840 30kW flöde 90m³/h
    Art. nr.
    CAP08137
    Dränkbara motorn av rostfritt stål Caprari E8SX50/10R+MACX840 30kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/14A+MACX860 45kW flöde 90m³/h
    Art. nr.
    CAP08139
    Dränkbara motorn av rostfritt stål Caprari E8SX50/14A+MACX860 45kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/7A+MACX630A 22kW flöde 90m³/h
    Art. nr.
    CAP08135
    Dränkbara motorn av rostfritt stål Caprari E8SX50/7A+MACX630A 22kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/16A+MACX870 51kW flöde 90m³/h
    Art. nr.
    CAP08140
    Dränkbara motorn av rostfritt stål Caprari E8SX50/16A+MACX870 51kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/9T+MACX635A 26kW flöde 90m³/h
    Art. nr.
    CAP08136
    Dränkbara motorn av rostfritt stål Caprari E8SX50/9T+MACX635A 26kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/12R+MACX850 37kW flöde 90m³/h
    Art. nr.
    CAP08138
    Dränkbara motorn av rostfritt stål Caprari E8SX50/12R+MACX850 37kW flöde 90m³/h
  • Dränkbara motorn av rostfritt stål Caprari E8SX50/23A+MACX8100 75kW flöde 90m³/h
    Art. nr.
    CAP08143
    Dränkbara motorn av rostfritt stål Caprari E8SX50/23A+MACX8100 75kW flöde 90m³/h
