Dränkbara motorer Caprari E14S55

Dränkbara motorer Caprari E14S55

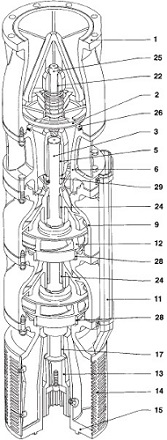

Pump konstruktion och material
Pos |
Delar
|
Material |
1 |
Valve hölje
|
Gjutjärn |
2 |
Koniska ventil
|
Gjutjärn/gummi |
3 |
Pump skaft
|
Rostfritt stål |
5(17) | Uthärda bush | Brons |
6 |
Leverans hölje
|
Gjutjärn |
6 |
Leverans hölje (E14S55)
|
Nodulärt gjutjärn
|
9 |
Diffusor enhet
|
Gjutjärn |
11 |
Kabeln guard
|
Rostfritt stål |
12 | Impeller | Rostfritt stål |
13 | Koppling | Rostfritt stål |
13 | Sil | Rostfritt stål |
14 |
Sugning hölje
|
Gjutjärn |
15 |
Sugning hölje (E14S55)
|
Nodulärt gjutjärn
|
15 |
Uthärda bush
|
Stål/gummi |
22 |
Uthärda Bussning
|
Stål/gummi |
24 |
Ventil spindel
|
Rostfritt stål |
26 |
Ventil ring
|
Brons |
28 | Bära ring |
Gjutjärn
|
29 |
Sand guard
|
Brons |
Motor konstruktion och material
Pos |
Delar
|
Material |
1 | Skaft |
Stål för elektriskt ändamål
|
2 | Sand guard | Bronse |
2 | Övre fäste | Gummi |
3 | Rotor | Gjutjärn |
6 | Stator |
Stål för elektriskt ändamål
|
7 | Stator shell |
Stål för elektriskt ändamål
|
8 | Slingrande | Rostfritt stål |
9 | Linda (MAC12300÷M14) |
PVC-isolerade koppar
|
9 | Nedre fäste |
PE2 + PA isolerade
koppar
|
11 | Mekanisk tätning | Gjutjärn |
13 | Försedda med bush (MAC10, M14) |
Kiselkarbid /
kiselkarbid
|
14-15 | Uthärda bush (MAC12) | Bronse |
14-15 | Thrust-bärande (MAC10, M14) | Grafit |
16 |
Thrust-bärande (MAC12) |
Brons /Synthetic
förening
|
16 |
Thrust-bärande foten glida |
Rostfritt stål /
Grafit
|
17 |
Thrust-bärande foten slip (M14) | Gjutjärn |
17 |
Membran |
Nodulärt gjutjärn
|
18 |
Membran (M14) | Gummi |
18 | Membran-M14 |
EPDM gummi
|
19 |
Membranet täcker
|
Gjutjärn |
20 |
Anslutande fläns
|
Gjutjärn |
20 |
Anslutande flänsM14
|
Nodulärt gjutjärn
|
22 |
Axelhylsan
|
Förkromat stål
|
23 |
Motor fäste
|
Gjutjärn |
