  2. Dränkbara motorer Caprari E12S50

Dränkbara motorer Caprari E12S50




Dränkbara motorer Caprari E12S50

Pump konstruktion och material

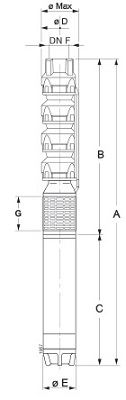

Övergripande mått och vikter




Typ
Ø  Max
Vikt A B C D F
[mm] [kg] [mm]
E12S50N/1D+MAC620A 203 55,5 1204 674 530 143,5 150
E12S50N/1B+MAC625A 203 64 1339 789 530 143,5 150
E12S50N/1A+MAC630A 203 67 1614 1019 550 143,5 150
E12S50N/2EF+MAC635A 203 84,7 1774 1134 595 143,5 150
E12S50N/2DE+MAC640A  203 95,4 1919 1249 640 143,5 150
E12S42/6A+MAC12340C 203 102,7 2179 1479 670 143,5 150
E12S50N/2BC+MAC650B 203 107 131 1594 700 143,5 150
E12S50N/2A+MAC660B 203 123 143 1939 750 143,5 150
E12S50N/2DE+MAC840 203 136
 156
 2184 790 143,5 150
E12S50N/2BC+MAC850 203 142
 224
 2299 875 143,5 150
E12S50N/2A+MAC860 203 154 236 2759 1025 143,5 150
E12S50N/3C+MAC870 203 168 268 3104 1124 143,5 150
E12S50N/3K+MAC880 203 176
 276
 3254
 1225 143,5 150
E12S50N/3A+MAC890 203 186 298 3356 1325 143,5 150
E12S50N/4Z+MAC8100 203 194 326 3766 1426 143,5 150
E12S50N/4A+MAC8125 203 201 356 3862 1436 143,5 150
E12S50/4A+MAC10125 203 222 376 3960 1456 143,5 150
E12S50/5BC+MAC10125 203 206 506 3970 1466 143,5 150
E12S50/5A+MAC10150 264 539 2852 1357 1529 240 150
E12S50/6A+MAC10180 264 560 2952 1532 1707 240 150
E12S50/7I+MAC10200 264 705 3277 1707 1882 240 150
E12S50/8M+MAC10220 264 742 3552 1882 2031 240 150
E12S50/8A+MAC12230A 264 940 3989 2031 2206 240 150
E12S50/9A+MAC12260A 305 908 4315 2206 2381 240 150
E12S50/10A+MAC12300C 305 987 4339 2381 2556 240 150
E12S50/11A+MAC12340C 340 1073 4665 2556 2731 240 150
E12S50/12A+MAC12400C 340 1170 4990 2731 2731 240 150



Typ
Motoreffekt
 [l/s] 0 5 6 7 8
[KW] [HP] [l/min] 0 300 360 420 480
[m3/h] 0 18 21,6 25,2 28,8
E12S50N/1D+MAC620A 4 20,5 61,5 40 37 30 40 6,2
E12S50N/1B+MAC625A 5,5 20,5 70 54 56 50 45 12
E12S50N/1A+MAC630A 7,5 25 87 77 79 55 55 7,2
E12S50N/2EF+MAC635A 9,2 25 96 94 94 59 64 17,5
E12S50N/2DE+MAC640A  11 30 110,4 110 109 64 66 23,5
E12S50N/2BC+MAC650B 13 30,5 133,7 133 139 67 86 10,5
E12S50N/2A+MAC660B 15 30 131 131 144 70 94 22
E12S50N/2DE+MAC840 18,5 35 153 153 159 75 99 33
E12S50N/2BC+MAC850 22 35 162 162,8 204 79 105 39
E12S50N/2A+MAC860 30
 40 197 224 244 87 115 47
E12S50N/3C+MAC870 30 50 224 230 256 102 125 37,5
E12S50N/3K+MAC880 37
 50 274 254 262 127 135 58
E12S50N/3A+MAC890 38
 50 286
 264 268
 127 152 56
E12S50N/4Z+MAC8100 38
 50 326 274 270 127 159 65
E12S50N/4A+MAC8125 45 60 334 286 277 187 164 58
E12S50/4A+MAC10125 45 60 354 296 286 197 174 67
E12S50/5BC+MAC10125 45 60 366 326 296 202 196 81
E12S50/5A+MAC10150 51 60 368 336 300 212 212 86
E12S50/6A+MAC10180 90 125 407 - 301 256 222 253
E12S50/7I+MAC10200 110 125 450 - 308 296 232 285
E12S50/8M+MAC10220 132 150 495 - 318 310 298 288
E12S50/8A+MAC12230A 150 180 495 250 325 315 304 291
E12S50/9A+MAC12260A 160 200 450 - 365 354 341 327
E12S50/10A+MAC12300C 220 220 450 - 406 393 379 364
E12S50/11A+MAC12340C 250 260 495 - 447 433 417 401
E12S50/12A+MAC12400C 295 400 542 - 488 472 454 436
NPSH 5 5,1 5,2 6 6,5

Dränkbara motorer E12-serien Tre-fas motorer

  • Dränkbara motorer Caprari E12S50N/1D+MAC620A, 20hp
    Art. nr.
    CAP090160
    Dränkbara motorer Caprari E12S50N/1D+MAC620A, 20hp
  • Dränkbara motorer Caprari E12S50N/1B+MAC625A, 25hp
    Art. nr.
    CAP090161
    Dränkbara motorer Caprari E12S50N/1B+MAC625A, 25hp
  • Dränkbara motorer Caprari E12S50N/1A+MAC630A, 30hp
    Art. nr.
    CAP090162
    Dränkbara motorer Caprari E12S50N/1A+MAC630A, 30hp
  • Dränkbara motorer Caprari E12S50N/2EF+MAC635A, 35hp
    Art. nr.
    CAP090163
    Dränkbara motorer Caprari E12S50N/2EF+MAC635A, 35hp
  • Dränkbara motorer Caprari E12S50N/2DE+MAC640A, 40hp
    Art. nr.
    CAP090164
    Dränkbara motorer Caprari E12S50N/2DE+MAC640A, 40hp
  • Dränkbara motorer Caprari E12S50N/2BC+MAC650B, 50hp
    Art. nr.
    CAP090165
    Dränkbara motorer Caprari E12S50N/2BC+MAC650B, 50hp
  • Dränkbara motorer Caprari E12S50N/2A+MAC660B, 60hp
    Art. nr.
    CAP090166
    Dränkbara motorer Caprari E12S50N/2A+MAC660B, 60hp
  • Dränkbara motorer Caprari E12S50N/2DE+MAC840, 40hp
    Art. nr.
    CAP090167
    Dränkbara motorer Caprari E12S50N/2DE+MAC840, 40hp
  • Dränkbara motorer Caprari E12S50N/2BC+MAC850, 50hp
    Art. nr.
    CAP090168
    Dränkbara motorer Caprari E12S50N/2BC+MAC850, 50hp
  • Dränkbara motorer Caprari E12S50N/3C+MAC870, 70hp
    Art. nr.
    CAP090170
    Dränkbara motorer Caprari E12S50N/3C+MAC870, 70hp
  • Dränkbara motorer Caprari E12S50N/3K+MAC880, 80hp
    Art. nr.
    CAP090171
    Dränkbara motorer Caprari E12S50N/3K+MAC880, 80hp
  • Dränkbara motorer Caprari E12S50N/2A+MAC860, 60hp
    Art. nr.
    CAP090169
    Dränkbara motorer Caprari E12S50N/2A+MAC860, 60hp
  • Dränkbara motorer Caprari E12S50N/3A+MAC890, 90hp
    Art. nr.
    CAP090172
    Dränkbara motorer Caprari E12S50N/3A+MAC890, 90hp
  • Dränkbara motorer Caprari E12S50N/4Z+MAC8100, 100hp
    Art. nr.
    CAP090173
    Dränkbara motorer Caprari E12S50N/4Z+MAC8100, 100hp
  • Dränkbara motorer Caprari E12S50N/4A+MAC8125, 125hp
    Art. nr.
    CAP090174
    Dränkbara motorer Caprari E12S50N/4A+MAC8125, 125hp
  • Dränkbara motorer Caprari E12S50/4A+MAC10125, 125hp
    Art. nr.
    CAP090175
    Dränkbara motorer Caprari E12S50/4A+MAC10125, 125hp
  • Dränkbara motorer Caprari E12S50/5BC+MAC10125, 125hp
    Art. nr.
    CAP090176
    Dränkbara motorer Caprari E12S50/5BC+MAC10125, 125hp
  • Dränkbara motorer Caprari E12S50/5A+MAC10150, 150hp
    Art. nr.
    CAP090177
    Dränkbara motorer Caprari E12S50/5A+MAC10150, 150hp
  • Dränkbara motorer Caprari E12S50/6A+MAC10180, 180hp
    Art. nr.
    CAP090178
    Dränkbara motorer Caprari E12S50/6A+MAC10180, 180hp
  • Dränkbara motorer Caprari E12S50/7I+MAC10200, 200hp
    Art. nr.
    CAP090179
    Dränkbara motorer Caprari E12S50/7I+MAC10200, 200hp
  • Dränkbara motorer Caprari E12S50/8M+MAC10220, 220hp
    Art. nr.
    CAP090180
    Dränkbara motorer Caprari E12S50/8M+MAC10220, 220hp
  • Dränkbara motorer Caprari E12S50/8A+MAC12230A, 230hp
    Art. nr.
    CAP090181
    Dränkbara motorer Caprari E12S50/8A+MAC12230A, 230hp
  • Dränkbara motorer Caprari E12S50/9A+MAC12260A
    Art. nr.
    CAP0901682
    Dränkbara motorer Caprari E12S50/9A+MAC12260A
  • Dränkbara motorer Caprari E12S50/10A+MAC12300C, 300hp
    Art. nr.
    CAP0901683
    Dränkbara motorer Caprari E12S50/10A+MAC12300C, 300hp
  • Dränkbara motorer Caprari E12S50/11A+MAC12340C, 340hp
    Art. nr.
    CAP0901684
    Dränkbara motorer Caprari E12S50/11A+MAC12340C, 340hp
  • Dränkbara motorer Caprari E12S50/12A+MAC12400C-400HP
    Art. nr.
    CAP09016825
    Dränkbara motorer Caprari E12S50/12A+MAC12400C-400HP
