Djupbrunnspump Grundfos SP77-20 75kW 77m³/h, 246,2m 3x400V 50HzDränkbar borrhålspump, lämplig för pumpning av rent vatten. Kan installeras vertikalt eller horisontellt.
Alla stålkomponenter är tillverkade av rostfritt stål, EN 1,4301 (AISI 304), vilket säkerställer god korrosionsbeständighet.
Denna pump är godkänd för dricksvatten.
Pumpen är försedd med en 75 kW MMS8000 motor med sandslunga, vattensmorda axellager och ett volymkompenserande membran.
Den omlindningsbara motorkonstruktionen medger fullständig åtkomst till lindningarna för enkel omlindning.
Statorlindningarna är PVC-isolerade och gjorda för kontinuerlig drift (S1).
Lämplig för temperaturerer upp till 25°C. Motorn är försedd med en mekanisk axeltätning.
Motorn är inte försedd med en temperatursensor.
Om övervakning av temparaturen är önskvärd, kan en Pt100- eller Pt1000-sensor monteras.
Motorn är avsedd för direktstart (DOL).
Produktinformation
Pumpen är lämplig för applikationer som liknar följande:
Råvattenförsörjning
Bevattning
Grundvattensänkning
Tryckstegring
Fontänapplicationer
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Pump Vätska |
Vatten |
| Max. vätsketemperatur |
45°C |
| Max vätske t vid 0,15 m/s |
40°C |
| Max liquid t at 0.5 m/sec |
45°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighet |
2900 rpm
|
| Resulterande flöde |
77 m³/h |
| Resulterande lyfthöjd för pumpen |
246,2 m |
| Reduk. pumphjul |
Ingen |
| Axeltätning för motor |
CER/CARBON |
| Kurvtolerans |
ISO9906:2012 3B |
| Pump typ |
SP 77 |
| Steg |
20 |
| Modell |
C |
| Ventil |
Ja |
| Motor version |
T45 |
| Material |
| Pump |
Rostfritt stål EN 1,4301
AISI 304 |
| Pumphjul |
Rostfritt stål EN 1,4301
AISI 304 |
| Motor |
Gjutjärn
DIN W.-Nr. 0,6025
ASTM 35-40 |
| Installation |
| Trycksida |
RP5 |
| Motordiameter |
203,2 mm |
| Elektriskdata |
| Motortyp |
MMS8000 |
| Applik. motor |
Grundfos |
| Effektförbrukning - P2 |
75 kW |
| Effektbehov (P2) för pump |
75 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-
400-415 V
|
| Nominell ström |
156-152-152 A |
| Startström |
520-580-580 % |
| Cos phi - verkningsgrad |
0,89-0,86-0,84 |
| Hastighet |
2900-2910-
2920 rpm |
| Startmetod |
direkt-på-fodra |
| Kapslingsklass (EC 34-5) |
IP68 |
| Motorskydd |
INGEN |
| Termiskt skydd |
utvändig |
| Inbyggd temp. transmitter: |
Nej |
| Motornr |
96221395 |
| Lindningar |
PE2/PA |
| Övriga |
| Minsta effektivitetsindex ,MEI ≥ |
- |
| Nettovikt |
355 kg |
| Bruttovikt |
452 kg |
| Leveransvolym |
0,785 m³ |

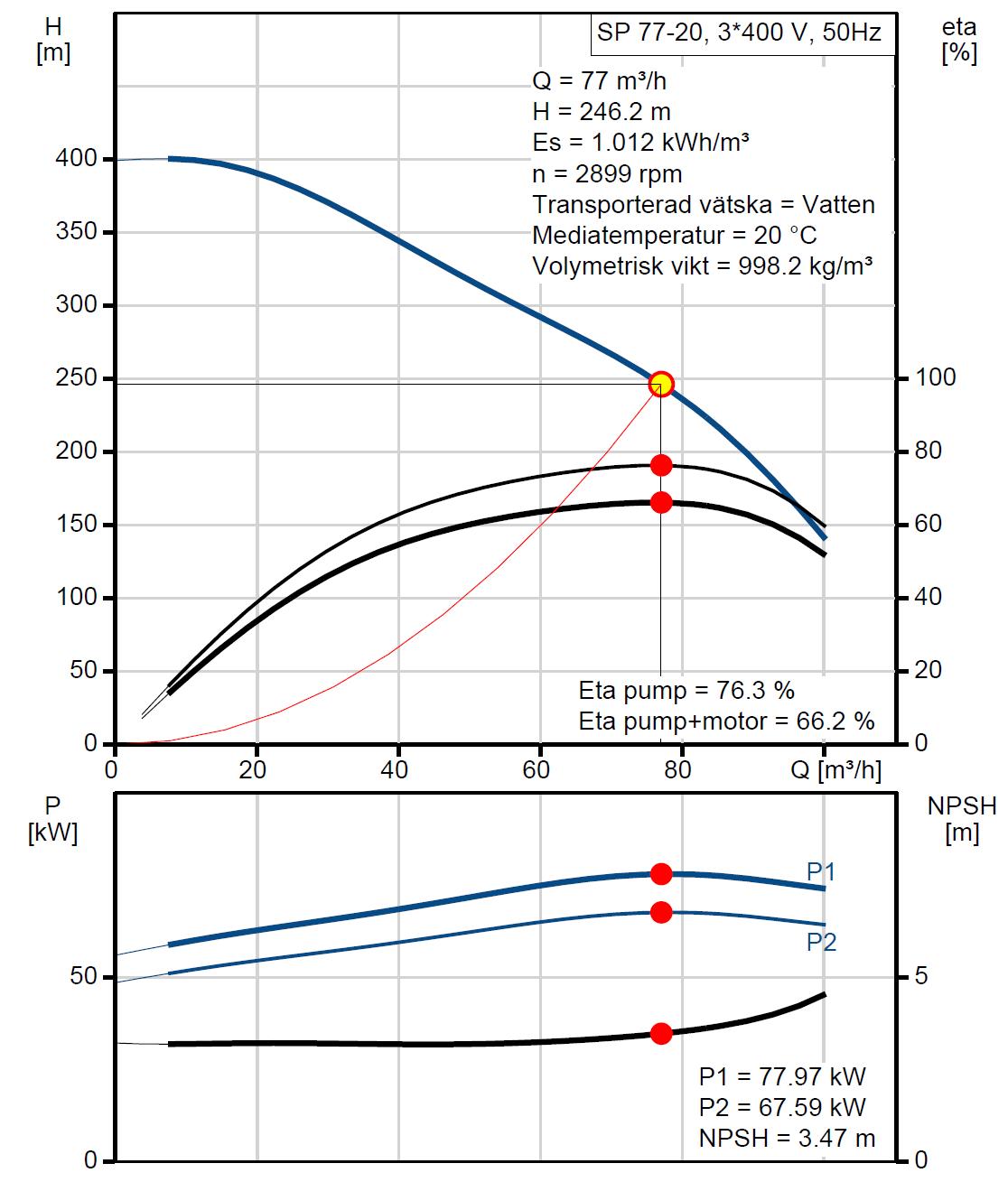

Prestanda kurvor
»

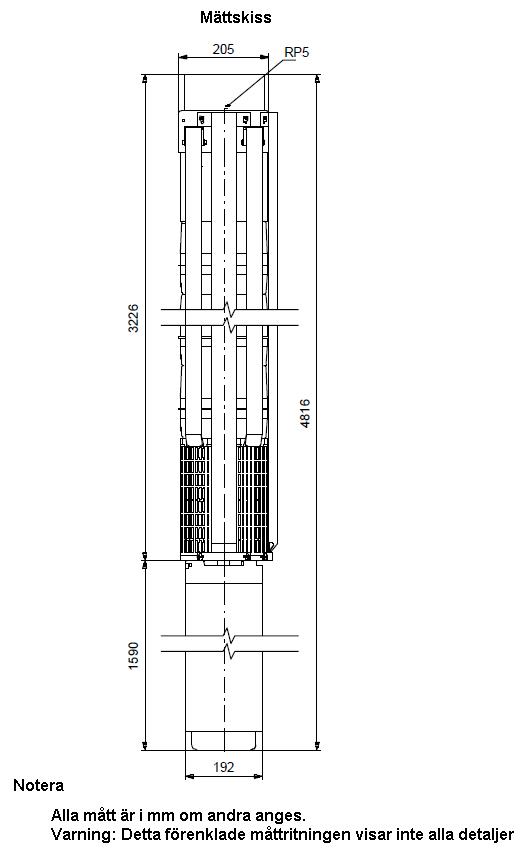

Ritning med mått beskrivning
