CME Booster Grundfos CMBE 1-44 AVBE, 0,55kW 2,4m³/h 28,7m 1x230V 50Hz




CME Booster Grundfos CMBE 1-44 AVBE,  0,55kW  2,4m³/h  28,7m 1x230V 50Hz

    • Grundfos tryckstegringsenhet CME är ett kompakt tryckstegringssystem för hushållsvattenförsörjning.
    • Den integrerade varvtalsregulatorn gör att tryckstegringsenheten CME kan hålla konstant tryck i rörsystemet.
    • En tryckgivare övervakar förändringen i vattenuttag och ger varvtalsregulatorn signal att anpassa motorns varvtal till det nya förhållandet.
    • Tryckstegringsenheten CME är mycket enkel att installera.
    • När rörledningarna installerats behöver man bara sätta i enhetens sladd, så är systemet driftsklart.
    Tryckstegringsenheten CME består av:
    • CME-pump med integrerad frekvensomformare
    • 5-vägsventil
    • Expansionstank
    • Tryckgivare
      Manometer Egenskaper
    • Konstant tryck, inbyggd varvtalsreglering
    • kompakt
    • Robust, rostfritt stål
    • Enkel installation
    • Torrkörningsskydd
    • Termiskt skydd
    • Tryckstegringspumparna CME behöver inget externt motorskydd.
    • MGE-motorn är försedd med inbyggt termiskt skydd mot långsam överlast och blockering (IEC 34.11-11: TP 211).
           *-Bilden på produkten kan avvika från aktuell produkt.



    Vätska
    Pump Vätska Vatten
    Vätsketemperatur område 0 till 60 °C
    Vätsketemp 20 °C
    Densitet 998,2 kg/m³


    Vätska
    Hastighet för pump data 3776 Varvtal
    Resulterande flöde 2,4 m³/h
    Resulterande lyfthöjd för pumpen 28,7 m
    Pumphjul 3
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek.
    tätning
    AVBE
    Approvals and markings CE,EAC
    Kurvtolerans ISO9906:2012 3B
    Modell A
    starttryckKurvtolerans ISO9906:2012 3B
    starttryck Inbyggd frekvensomvandlare


    Material
    Pumphus Rostfritt stål DIN W.-Nr. 1,4301 AISI 304
    Pumphjul Rostfritt stål DIN W.-Nr. 1,4301 AISI 304
    Gummi EPDM


    Installation
    Max. omgivningstemperatur 55 °C
    Flänsstandard WHITWORTH THREAD RP
    Sugsida RP 1
    Trycksida RP 1

    Elektriskdata
    Effektförbrukning - P2 0,55 kW
    Nätfrekvens 50 Hz
    Märkspänning

    1 x 200-240 V

    Max strömförbrukning 3,45-2,90 A
    p max system 10 bar
    Varvtal 360-4000 Varvtal
    Kapslingsklass (EC 34-5) IP55
    Isolationsklass (EC 85) F
    Typ av skarvkoppling SCHUKO
    Nätkabel 1,5 m

    Tank
    Tankvolym 2l

    Övriga
     Nettovikt 16 kg
    Bruttovikt 26,1 kg


     Prestanda kurvor

    Notera

    * Detta är nominella driftpunkten.

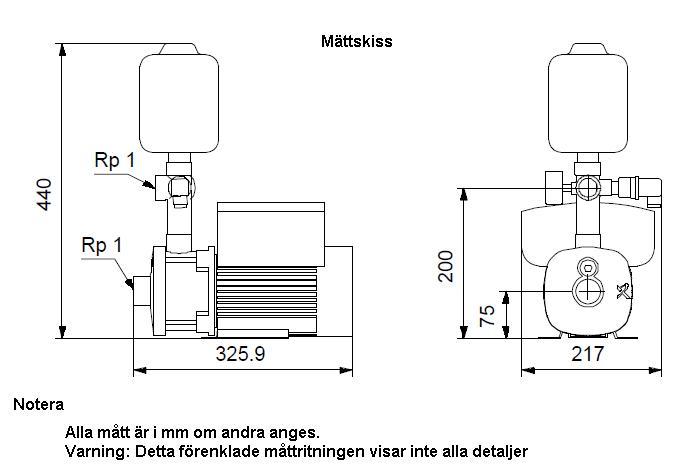

    » Ritning med mått beskrivning

    • CME Booster Grundfos CMBE 1-44 AVBE,  0,55kW  2,4m³/h  28,7m 1x230V 50Hz
      Art. nr.
      GRU98374697
      CME Booster Grundfos CMBE 1-44 AVBE, 0,55kW 2,4m³/h 28,7m 1x230V 50Hz
