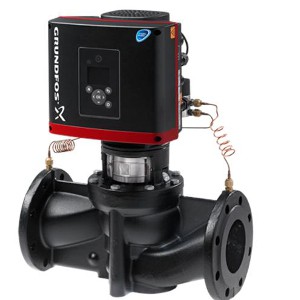

Cirkulationspump Grundfos TPE 80-140/2, 2,2kW 52,2m³/h 10,4m 3x400V 50Hz
Cirkulationspump Grundfos TPE 80-140/2, 2,2kW 52,2m³/h 10,4m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter. Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld, synkron permanentmotor.
- Pumpen är försedd med en differenstryckssensor.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120 °C |
| Vätsketemp | 20 °C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2900 rpm |
| Resulterande flöde | 52,2 m³/h |
| Resulterande lyfthöjd för pumpen | 10,4 m |
| Max. tryck | 140 dm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-JL 1040 ASTM A48-40B |
| Pumphjul | Gjutjärn EN-JL1030 ASTM A48-30 B |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | 50°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 80 |
| Trycksteg | PN 16 |

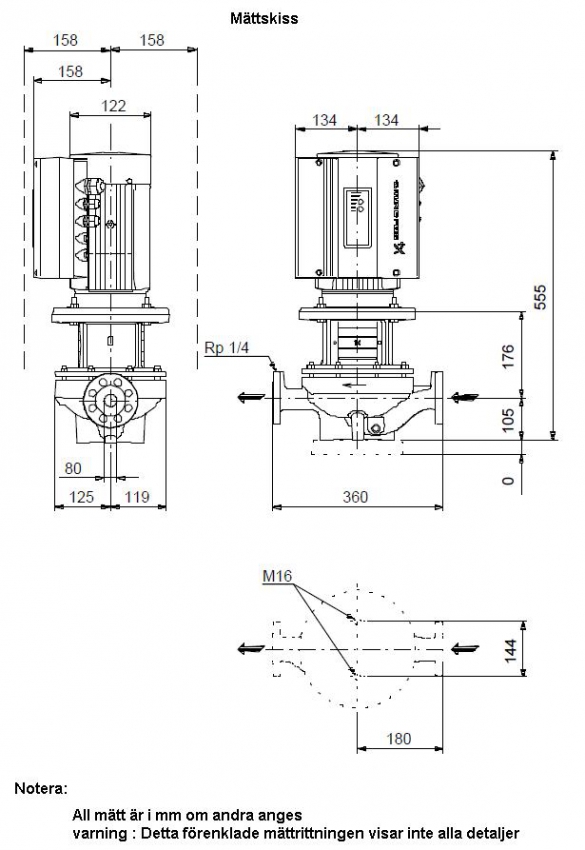

| Inbyggnadslängd | 360 mm |
| Motorflänsstorlek | FF165 |
| Elektriskdata | |
| Motortyp | 90LD |
| IE Efficiency class | NA |
| Effektförbrukning P2 | 2,2 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning | 3 x 380-500 V |
| Nominell ström | 4,15-3,40 A |
| Cos phi - verkningsgrad | 0,93-0,87 |
| Varvtal | 360-4000 rpm |
| Kapslingsklass (EC 34-5) | IP55 |
| Efficiency | IE3 90,1% |
| Isolationsklass (EC 85) | F |
| Motorskydd | JA |
| Motornr | 98362356 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ | 0,69 |
| Nettovikt | 56 kg |
| Bruttovikt | 64 kg |
| Leveransvolym | 0,18 m3 |
Prestanda kurvor
