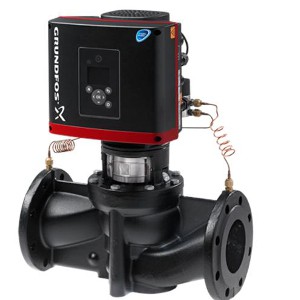

Cirkulationspump Grundfos TPE 200-150/4, 15kW 396m³/h 9,6m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
- Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
- Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov.
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Vätska |
Vatten |
| Vätsketemperatur område |
0 till 120°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighets |
1470 rpm
|
| Resulterande flöde |
396 m³/h |
| Resulterande lyfthöjd för pumpen |
9,6 m |
| Max. tryck |
150 dm |
| Faktisk pumphjulsdiameter |
224 mm |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans |
ISO9906:2012 3B |
| Pumpversion |
A |
| Modell |
A |
| Material |
| Pumphus |
Gjutjärn EN-JL 1040
ASTM A48-40B |
| Pumphjul |
Gjutjärn
EN-JL 1030
ASTM A48-30 B |
| Materialkod |
A |
| Installation |
| Max. omgivningstemperatur |
40°C |
| Max. driftstryck |
16 bar |
| Flänsstandard |
DIN |
| Anslutningskod |
F |
| Röranslutning |
DN 200 |
| Trycksteg |
PN 16 |
| Inbyggnadslängd |
900 mm |
| Motorflänsstorlek |
FF300 |
| Elektriskdata |
| Motortyp |
160LB |
| IE Efficiency class |
IE3 |
| Effektförbrukning P2 |
15 kW |
| Antal Poler |
4 |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-480 V
|
| Nominell ström |
30,0-25,4 A |
| Cos phi - verkningsgrad |
0,90-0,85 |
| Varvtal |
240-1750 rpm |
| Kapslingsklass (EC 34-5) |
IP55 |
| Efficiency |
IE3 92,1% |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
INGEN |
| Motornr |
86906190 |
| Övriga |
| Minsta effektivitetsindex, MEI ≥ |
0,70 |
| Nettovikt |
408 kg |
| Bruttovikt |
504 kg |
| Leveransvolym |
1.68 m³ |

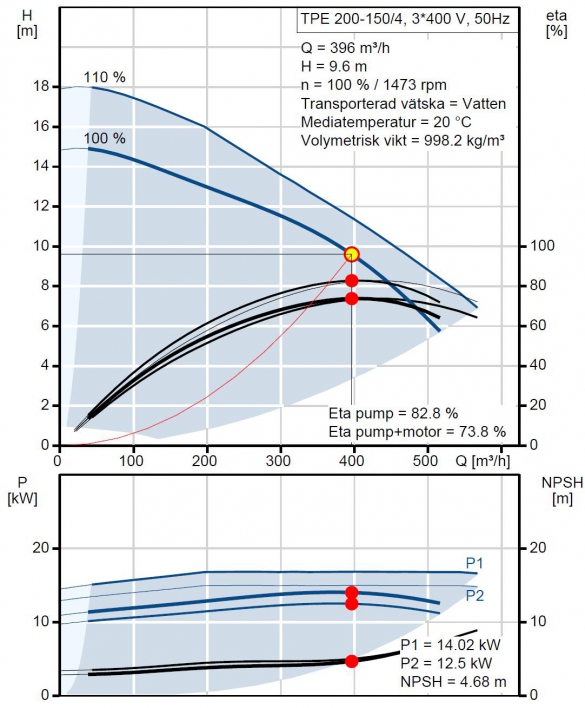

Prestanda kurvor

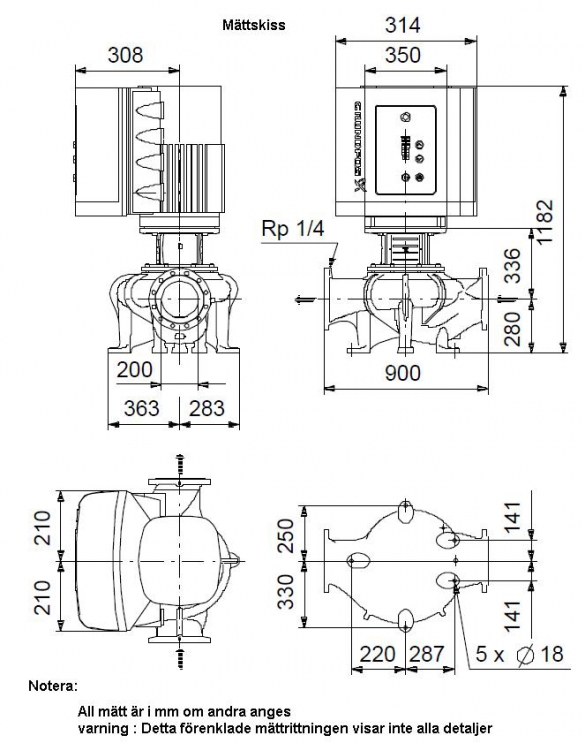

» Ritning med mått beskrivning
