Cirkulationspump Grundfos TPD 32-120/2, 0,37kW 7,52m³/h 7,53m 3x400V 50Hz
Cirkulationspump Grundfos TPD 32-120/2, 0,37kW 7,52m³/h 7,53m 3x400V 50Hz
- Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
- Dubbelpumpen är konstruerad med två parallella drivsidor.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Varje pump är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 6/10 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 140°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2890 rpm |
| Resulterande flöde | 7,5 m³/h |
| Resulterande lyfthöjd för pumpen | 7,531 m |
| Max. tryck | 120 dm |
| Faktisk pumphjulsdiameter | 84 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BUBE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-JL 1040 ASTM A48-40B |
| Pumphjul | Rostfritt stål DIN W.-Nr. 1,4301 AISI 304 |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | 40°C |
| Max. driftstryck | 10 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 32 |
| Sugsida | DN 32 |
| Trycksida | DN 32 |
| Trycksteg | PN 6/10 |
| Inbyggnadslängd | 220 mm |
| Motorflänsstorlek | FT85 |
| Elektriskdata | |
| Motortyp | 71A |
| IE Efficiency class | NA |
| Effektförbrukning P2 | 0,37 kW |
| Antal Poler | 2 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 220-240 D/380-415 Y V |
| Nominell ström | 1,74/1,00 A |
| Startström | 490-530 % |
| Cos phi - verkningsgrad | 0,80-0,70 |
| Varvtal | 2850-2880 rpm |
| Efficiency | 73,8% |
| Motorns verkningsgrad vid full belastning: |
73,8% |
| Motorverkningsgrad vid 3/4 last | 79% |
| Motorverkningsgrad vid 1/2 last | 75,5% |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Isolationsklass (EC 85) | F |
| Motorskydd | INGEN |
| Motornr | 85805102 |
| Övriga | |
| Minsta effektivitetsindex, MEI ≥ | 0,39 |
| Nettovikt | 40,9 kg |
| Bruttovikt | 46,9 kg |
| Leveransvolym | 0,08 m3 |

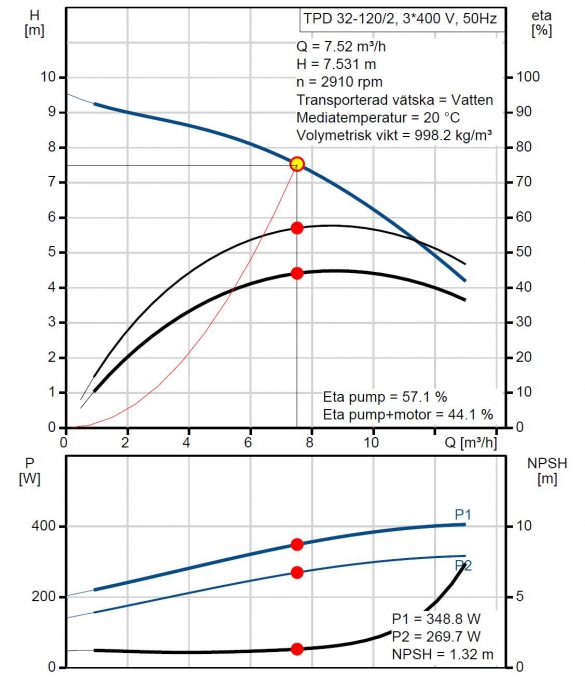

Prestanda kurvor
