Cirkulationspump Grundfos TP 80-520/2, 18,5kW 113m³/h 42,42m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan
- lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756. Röranslutningen sker
- med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
Ytterligare produktinformation
- Produkten bär märkningen Grundfos Blueflux®.
- Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
- Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP
- klass IE3 eller IE4
*-Bilden på produkten kan avvika från aktuell produkt.
Vätska |
Vätska |
Vatten |
Vätsketemperatur område |
0 till 120°C |
Vätsketemp |
20°C |
Densitet |
998,2 kg/m³ |
Teknisk data |
Hastighets |
2940 rpm
|
Resulterande flöde |
113 m³/h |
Resulterande lyfthöjd för pumpen |
42,42 m |
Max. tryck |
520 dm |
Faktisk pumphjulsdiameter |
190 mm |
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
Kurvtolerans |
ISO9906:2012 3B |
Pumpversion |
A |
Modell |
A |
Material |
Pumphus |
Gjutjärn EN-JL 1040 ASTM A48-40B |
Pumphjul |
Gjutjärn EN-JL1030 ASTM A48-30 B |
Materialkod |
A |
Installation |
Max. omgivningstemperatur |
60°C |
Max. driftstryck |
16 bar |
Flänsstandard |
DIN |
Anslutningskod |
F |
Röranslutning |
DN 80 |
Sugsida |
DN 80 |
Trycksida |
DN 80 |
Trycksteg |
PN 16 |
Inbyggnadslängd |
500 mm |
Motorflänsstorlek |
FF300 |
Elektriskdata |
Motortyp |
160LB |
IE Efficiency class |
IE3 |
Effektförbrukning P2 |
18,5 kW |
Antal Poler |
2 |
Nätfrekvens |
50 Hz |
Märkspänning |
3 x 380-415 D/660-690 Y V
|
Nominell ström |
34,5-32,5/ 20,0-18,8 A |
Startström |
830-980 % |
Cos phi - verkningsgrad |
0,89-0,85 |
Varvtal |
2940-2950 rpm |
Kapslingsklass (EC 34-5) |
55 Dust/Jetting |
Efficiency |
IE3 92,4% |
Motorns verkningsgrad vid full belastning |
92,4% |
Motorverkningsgrad vid 3/4 last |
93,2% |
Motorverkningsgrad vid 1/2 last |
93,2% |
Isolationsklass (EC 85) |
F |
Motorskydd |
PTC |
Motornr |
87420023 |
Övriga |
Märka |
Grundfos Blueflux |
Minsta effektivitetsindex, MEI ≥ |
0,70 |
Nettovikt |
183 kg |
Bruttovikt |
214 kg |
Leveransvolym |
1,12 m3 |

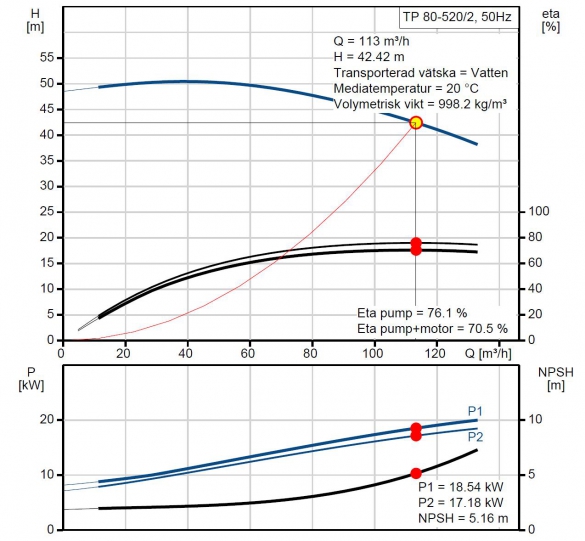

Prestanda kurvor
![Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Resize by dragging with the right mouse button. Restore by pressing the right mouse button. Restore by pressing the right mouse button. Restore by pressing the right mouse button. Restore by pressing the right mouse button. Restore by pressing the right mouse button. Restore by pressing the right mouse button.](/shop/upload/resources/pump/Grundfos/TP%2080-520-2-Graph.JPG)

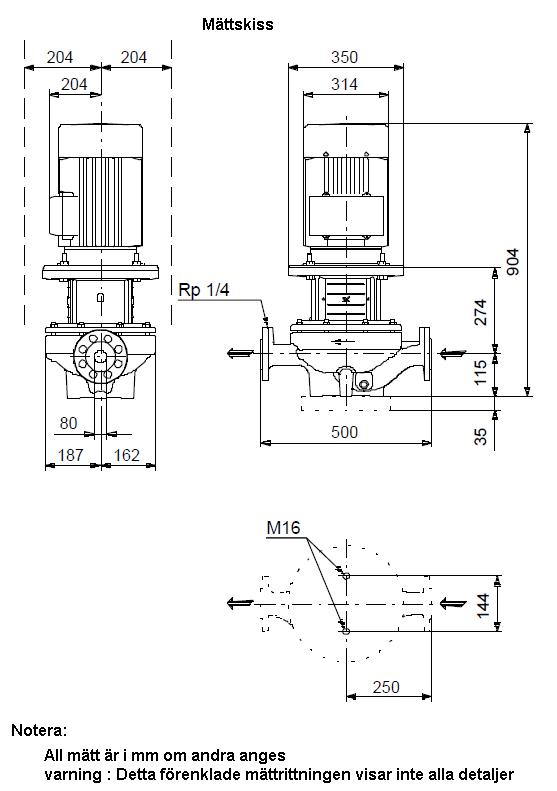

» Ritning med mått beskrivning
» Kopplings schema
