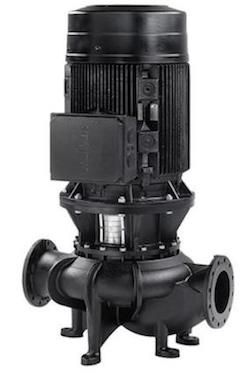

Cirkulationspump Grundfos TP 200-50/4, 4kW 220m³/h 3,8m 3x400V 50Hz
Cirkulationspump Grundfos TP 200-50/4, 4kW 220m³/h 3,8m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
- Produkten bär märkningen Grundfos Blueflux®.
- Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
- Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
1450 rpm |
| Nominellt flöde | 220 m³/h |
| Nominrellt tryck | 3,8 m |
| Max. tryck | 50 dm |
| Faktisk pumphjulsdiameter | 164-120 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B2 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-GJL 250 ASTM class 35 |
| Pumphjul | Gjutjärn EN-GJL-200 ASTM 30 |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | -20 till 55°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 200 |
| Sugsida | DN 200 |
| Trycksida | DN 200 |
| Trycksteg | PN 16 |
| Inbyggnadslängd | 900 mm |
| Motorflänsstorlek | FF215 |
| Elektriskdata | |
| Motortyp | SIEMENS |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 4 kW |
| Antal Poler | 4 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-420D/660-725Y V |
| Nominell ström | 7.9/4.6 A |
| Startström | 710-710 % |
| Cos phi - verkningsgrad | 0,82 |
| Varvtal | 1460 rpm |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Efficiency | IE3 88,6% |
| Motorns verkningsgrad vid full belastning |
88,6-88,6% |
| Motorverkningsgrad vid 3/4 last | 89,2-89,2% |
| Motorverkningsgrad vid 1/2 last | 88,6-88,6% |
| Isolationsklass (EC 85) | F |
| Motorskydd | PTC |
| Motornr | 83V15213 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ | 0,70 |
| Nettovikt | 258 kg |
| Bruttovikt | 296 kg |
| Leveransvolym | 0.935 m³ |

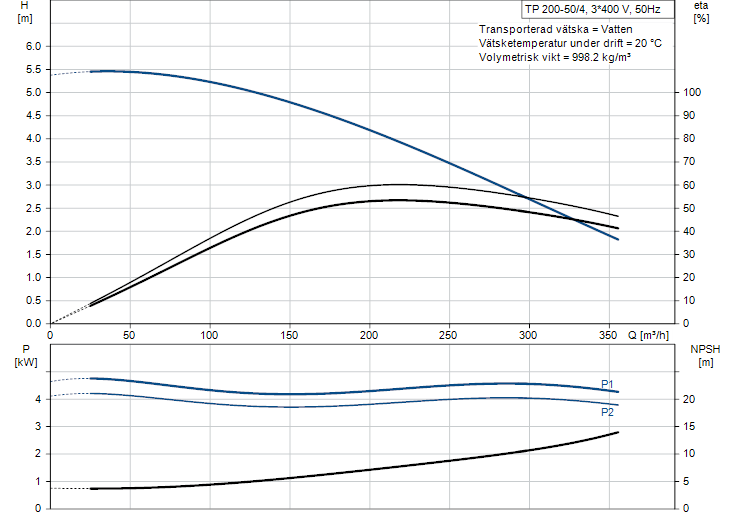

Prestanda kurvor
